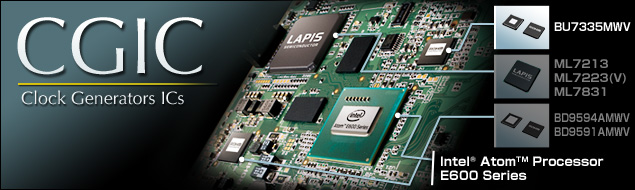

Der BU7335MWV Taktgeber setzt innovative hochfrequenzgenaue ROHM PLL-Technologie (patentiert) zusammen mit SS (Spread-Spectrum - Spreizspektrum) Technologie als Maßnahmen gegen EMI ein, was im Ergebnis ein optimal auf die Intel® Atom™ E600 Plattformen ausgelegtes Ein-Chip-Takt-System ergibt. Alle benötigten Uhren, einschließlich derer für CPU (3 Leitungen), PCIe, SATA, Graphik (1 Leitung) und USB sind enthalten. Ausgelegt für den Einsatz in Verbindung mit BD9591AMWV/BD9594AMWV zur Sequenzsteuerung. |
| Merkmale | |
|
 |
| Funktionsblock (BU7335MWV) |
|
|
| Frequenztabelle |
| Funktion | Wellenform |
Spreitz- Spektrum |
BU7335MWV Uhrenausgang |
|
|---|---|---|---|---|
| CPU | Prozessor | 0.8V Differentialspannung | ○ | 100MHz/83.33MHz |
| Prozessor | 0.8V Differentialspannung | ○ | 100MHz/83.33MHz | |
| PCI Express | 0.8V Differentialspannung | ○ | 100MHz | |
| Audio&Display | 0.8V Differentialspannung | - | 96.00MHz | |
| & HPET | 3.3V Differentialspannung | - | 14.318182MHz | |
| PCH | PCI Express | 0.8 V Differentialspannung | ○ | 100 MHz |
| SATA | 0.8 V Differentialspannung | ○ | 100 MHz/75MHz | |
| Ether | 3.3 V Differentialspannung | - | 25 MHz | |
| System | 3.3 V Differentialspannung | - | 48 MHz | |
| Option0 | MCLK | 3.3 V Differentialspannung | - | 12.288 MHz |
| Option1 | ITP Leitungsverteiler | 0.8 V Differentialspannung | ○ | 100 MHz/83.33 MHz |
| Option2 | PCI Express | 0.8 V Differentialspannung | ○ | 100 MHz |
| Option3 | PCI Express | 0.8 V Differentialspannung | ○ | 100 MHz |
| Option4 | PCI Express | 0.8 V Differentialspannung | ○ | 100 MHz |
