PMIC für Freescale's i.MX 6SoloLite Anwendungsprozessor

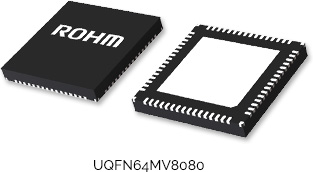

Der ROHM BD71805MWV setzt spezielle Stromversorgungstechnologie für mobile Anwendungen ein, um die Schaltkonfiguration für den i.MX 6SoloLite Prozessor zu optimieren. Das Ergebnis wurde der Energieverbrauch signifikant reduziert, sowohl im Standby als auch im Normalbetrieb, wodurch sich die Lebensdauer der Batterien deutlich verlängert hat. Zusätzlich wurde eine RTC (Real Time Clock) Funktion eingebaut, mit der sich Uhr und Kalender unabhängig vom Hauptprozessor steuern lassen, die Betriebsdauer verlängert wird. Weiterhin wurde ergänzt das Lithiumionen-Batterieladegerät mit 30 V Eingangsüberspannungsschutz, durch das der Bedarf für einen externen Schaltkreis entfällt. Damit wird der Fußabdruck um 20 % verringert und ein Beitrag zu größerer Miniaturisierung geleistet.
Stromschienen
Ausgangskanal |
i.MX 6SoloLite Nutzungsbeispiel |
Stromversorgung |
Ausgangsspannung (Voreinstellung) |
Maximallast | Einstellbereich |
---|---|---|---|---|---|
BUCK1 | ARM | PVIN1 | 1.375 V | 2000 mA | 0.8 bis 2.000 V(25 mV Schritt)[DVS] |
BUCK2 | SOC/PU | PVIN2 | 1.375 V | 1000 mA | 0.8 bis 2.000 V (25 mV Schritt) [DVS] |
BUCK3 |
HIGH/NVCC33_IO, Peripherer,EPD |
PVIN3 | 3.15 V | 1000 mA | 2.6 bis 3.35 V (50 mV Schritt) |
BUCK4 | LPDDR2 (1.2 V) | PVIN4 | 1.2 V | 1000 mA | 1.0 bis 2.7 V (50 mV Schritt) |
LDO1 | Peripherer | VINL1 | 2.5 V | 300 mA | 0.8 bis 3.3 V (50 mV Schritt) |
LDO2 | NVCC18_IO/LPD-DR2 (1.8 V) | VINL2 | 1.8 V | 300 mA | 0.8 bis 3.3 V (50 mV Schritt) |
LDO3 | 2.7 bis 5.5 V | VINL2 | 1.2 V | 300 mA | 0.8 bis 3.3 V (50 mV Schritt) |
LDO4 | DDR_VREF | VIN | 0.5*DVREFIN | 10 mA | 0.5 bis 1.35 V(DVREFIN=BUCK4) |
LDO5 | SNVS (immer an) | VIN | 3.0V | 25 mA | Unverstellbar |
Elektrische Eigenschaften
Teilenummer | Ruhestrom |
---|---|
BD71805MWV | 25 µA(AUS)、150 µA(STANDBY)、12 mA(EIN) |
Blockschaltbild
(Bsp.: eBook-Reader)
Zusätzlich zur Nutzung innovativer Technologie für die Entwicklung vom PMICs für den i.MX 6SoloLite Anwendungsprozessor und der Fortführung der Umsetzung von Produktentwicklungen entsprechend den Kundenwünschen, arbeitet ROHM an der Erweiterung seiner Palette von branchenführenden Lösungen.
Spezifizierte & Merkmale
- Geringer Stromverbrauch (AUS-Modus): 25 uA)
- Platzsparend durch Integration aller notwendigen Funktionen für Batteriesysteme auf einem Chip
- 2.5 MHz buck x 4ch
- Eingebautes 30 V OVP, 2.0 A Lithiumionen-Batterieladegerät
- 15 bit ΔΣ-ADC Coulomb Zähler
- RTC (32 kHz osc.)
- I2C I/F (100 kHz / 400 kHz / 3.4 MHz)
Anwendungen
- eBook-Reader
- Tragbare und batteriebetriebene Geräte
- Smart Connect Geräte
- Thermischer Schutz/Lüftersteuerung
- Fahrzeugstabilität
