Neue RASMID™ Palette an Mikrokomponenten entwickelt mit innovativer bahnbrechender Technologie Ultrakompakte Komponenten bieten unter Einsatz vollständig neuer Verfahren ein bahnbrechendes Maß an Miniaturisierung

*ROHM Sept. 2013 Studie
RASMID™ ist ein Handelszeichen der ROHM Co., Ltd.

Was bedeutet RASMID™ ?

Widerstände: Relative Größe gegenüber 0.5 mm Blei für einen mechanischen Bleistift Widerstände: Relative Größe gegenüber 0.5 mm Blei für einen mechanischen Bleistift"

In den vergangenen Jahren entstand ein Bedarf an kompakteren Komponenten bedingt durch eine zunehmende Komplexität und Miniaturisierung bei elektronischen Bauteilen. Als Pionier der Miniaturisierungstechnologie ist ROHM weiterhin mit der Entwicklung neuer Methoden befasst, um auf dem Markt der kleinsten industriell erzeugten Komponenten die Nase vorn zu haben. 2011 entwickelte ROHM Chipwiderstände, die gerade mal 0.3x0.15 mm maßen, kleiner als Chips der Größe 0402 (0.4x0.2 mm), was damals als die Grenze der Miniaturisierung angesehen wurde. 2012 startete die Produktion der kleinsten industriell erzeugten * Zener-Dioden (0.4x0.2 mm).
Aktuell versenden wir Muster von Chipwiderständen der Größe 03015 und von Dioden der Größe 0402.
ROHM setzt bahnbrechende Verfahren und Technologien zur Entwicklung unserer neuen RASMID™ Produktpalette ein, die eine bislang unerreichten Miniaturisierungsgrad aufweisen bei höherer Maßhaltigkeit (±10 um).
Auf unserem Weg nach vorne werden wir weiterhin die Produktminiaturisierung vorantreiben und Technologien (Montagetechnologie) für die praktische Umsetzung ausbilden bei gleichzeitiger Erweiterung unserer aktuellen RASMID™ Produktpalette.

Unerreichte Maßhaltigkeit

Neuartige Verfahren werden eingesetzt, um eine Maßhaltigkeit von ± 10um zu erreichen,
was zu den kleinsten Formfaktoren in der Branche führte

Größe 03015 (0.3 mmx0.15 mm) Widerstände
  • Um 44 % kleinere Montagefläche gegenüber den konventionellen Größe 0402 Widerständen
  • Musterversand ab Januar 2012, Beginn der Massenproduktion im April 2014
Größe 0402 (0.4 mmx0.2 mm) Zener-Dioden
  • Montagefläche reduziert um 56 % verglichen mit herkömmlichen Produkten der Größe 0603
  • Musterversand ab Oktober 2012, Beginn der Massenproduktion im Februar 2014
Größe 0603 (0.6 mmx0.3 mm) TVS Dioden
  • Hoher PPP Widerstand
  • Ultrakompakt
  • Hohe Präzision

Die prozentuale Montagefläche wurde auf die nächste ganze Zahl abgerundet

Größe 03015 Chip-Widerstände

Chipfläche reduziert um 44 %

RASMID™ Technologie beinhaltet nicht nur Produktminiaturisierung, sondern auch Verfahren und Techniken (im Montageprozess), die die praktische Umsetzung und die Vermarktung erlauben. Das Ergebnis ist eine höhere Maßhaltigkeit (unter ±10 um), die den Durchbruch zur Produktgröße 03015 ermöglicht. Zusätzlich war es nach wiederholten Gesprächen mit Herstellern von Montageausstattung möglich, die Fehlerrate null zu erreichen - sogar bei der Montagebewertung von umfangreichen Mustermengen.
Die Massenproduktion des weltweit kleinsten* Chipwiderstands hat in der ROHM Niederlassung Apollo (Fukuoka) bereits begonnen.
Wir werden mit der Entwicklung von noch kleineren Produkten der Größe 0201 (0.2x0.1 mm) zur weiteren Miniaturisierung der Endprodukte beitragen.
Erste Musterlieferungen sind für 2015 geplant.

1. Entwicklung der weltweit kleinsten Größe* (03015: 0.3 mmx0.15 mm)
Chipwiderständen unter Einsatz innovativer Verfahrenstechnologien

2. Chip-Maßhaltigkeit verbessert von ±20 μm auf ±10 μm
[Maßhaltigkeit unter 10 μm] Genauer Formfaktor erreicht dank innovativer Prozesse

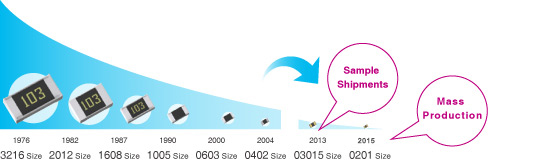

3. Die Erfolgsgeschichte der Miniaturisierung von Widerständen
3. Die Erfolgsgeschichte der Miniaturisierung von Widerständen

03015 Chip-Widerstände
SMR003 SeriesProduktsuchseite

Dioden in Größe 0402

Chipfläche reduziert um 56 %

ROHM setzt bahnbrechende eigenentwickelte Fertigungstechnologie zur Herstellung der RASMID™ Serie der Diode in der branchenführenden Größe 0402 (0.4x0.2 mm) ein, die ideal geeignet ist für Anwendungen mit hoher Dichte wie Smartphones und andere tragbare Geräte.
Die Fertigung ist in der ROHM Fertigungsstätte Apollo (Fukuoka) vorgesehen. Muster sind nun versandbereit (20 Yen/Stück), massengefertigte Produkte werden ab April 2014 angeboten.

1. Weltweit kleinste Größe (0402 - 0.4 mmx0.2 mm) erreicht unter Einsatz von innovativer Verfahrenstechnologie
Die neuen Dioden haben gegenüber herkömmlichen Produkten der Größe 0603 ein um 82 % reduziertes Volumen, was zu einem höheren Miniaturisierung und höherer Leistung bei Anwendungen führt, die einen dünnen, kompakten Formfaktor erfordern wie Smarthphones und Digitalkameras.

2. Chip-Maßhaltigkeit verbessert von ± 20μm auf ±10 μm
[Maßhaltigkeit unter 10μm] Genauer Formfaktor erreicht dank innovativer Prozesse

3. Ausführliche Geschichte der Miniaturisierung von Dioden
4. Ausführliche Geschichte der Miniaturisierung von Dioden

0402TVSDiodenProduktsuchseite 0402Zener-DiodenProduktsuchseite

0603size diodes

TVS-Dioden

Zener-Dioden und Niederspannungsschutzdioden kommen in vielen verschiedenen Schaltkreisen als Schutzelement zum Einsatz.
In den letzten Jahren sind Miniaturisierung und Verbesserung elektronischer Geräte weiter vorangeschritten, sodass immer präzisere Schutzelemente und Überspannungsunterdrücker (Transient Voltage Suppressors, TVS) erforderlich sind.

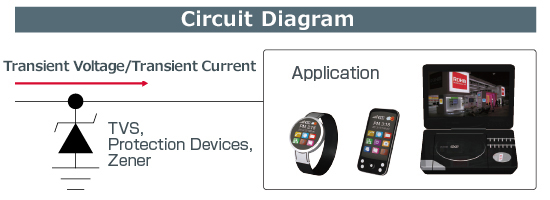

Wenn im Schaltkreis Transientströme oder Überspannung auftreten, werden sie vom TVS-Wirkmechanismus absorbiert, aber es sind Unterdrückungsvorrichtungen mit niedriger Klemmenspannung erforderlich, um die Belastung der geschützten Anwendung weiter zu verringern.

TVS-Dioden Größe 0603 Produktsuchseite

Schottky-Dioden

Schottky-Dioden 0603Produktsuchseite

1006 size diodes

Zener-Dioden

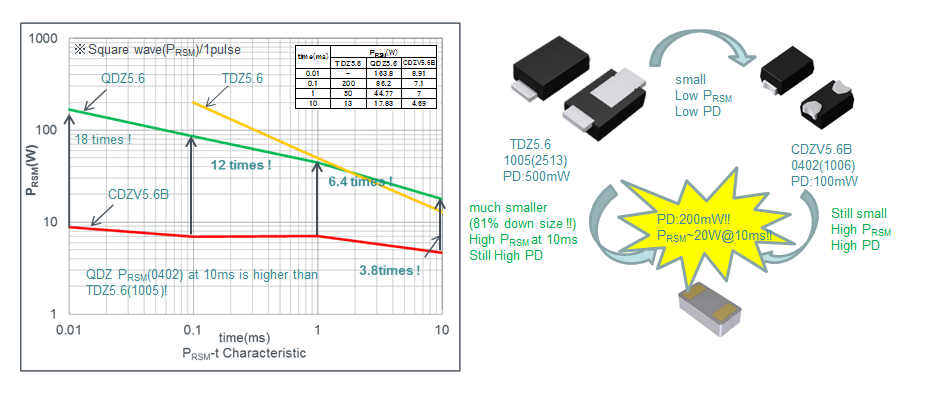

Die Serie QDZ5.6 mit der Größe 0402 (1006) ist 81 % kleiner als die Serie TDZ5.6 mit der Größe 1005 (2531), und zwar bei gleichzeitiger PD-Verbesserung vom Standardwert 100 mW (bei Größe 1006) auf 200 mW. Zudem verbessert sich im Vergleich zur Serie CDZV5.6B mit ähnlichen Größenverhältnissen (0402/1006) die PRSM-Toleranz um bis zum 18-fachen Wert, sodass sich unerreichte Beständigkeit gegenüber Stromstößen ergibt.

Schottky-Dioden

Im Vergleich zu herkömmlichen 100-mA-Produkten mit der Größe 1006 (0402) wird ein 10 Mal höherer Nennstrom erreicht (1A). Die RASMIDTM-Technologie von ROHM ermöglicht ein höheres Maß an Miniaturisierung und eine höhere Strombelastbarkeit.
