Diese Chipsätze sind für den Betrieb und die Steuerung HD/FHD-fähiger, hochauflösender LCD-Bedientafeln ausgelegt und werden zunehmend auch für Instrumententafeln, Seitenspiegel, Navigationsgeräte und andere Fahrzeugsysteme verwendet. Die eingebauten Komponenten umfassen Gammakorrektur-ICs, Timing-Controller, Source-Treiber und Gate-Treiber zum Betrieb der Bedientafel sowie ein Energiemanagement-IC zur Sicherstellung eines optimalen Treiberbetriebs. Konventionelle LCD-Bedientafeln im Automobilbereich sind typischerweise mit kundenspezifischen Komponenten und Designs konfiguriert. Im Gegensatz dazu wurde die Fertigung von hochauflösenden LCD-Bedientafelmodulen dank der neuen Chipsätze von ROHM extrem vereinfacht.

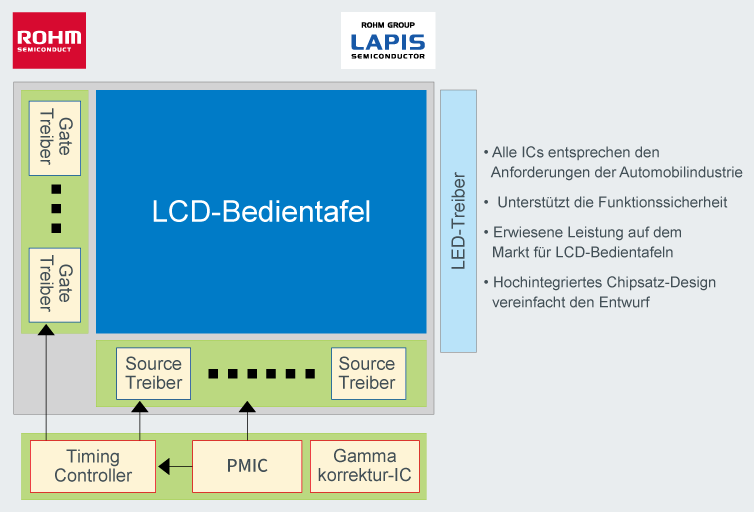

Chipsatz-Konfiguration
[Konstruktion]

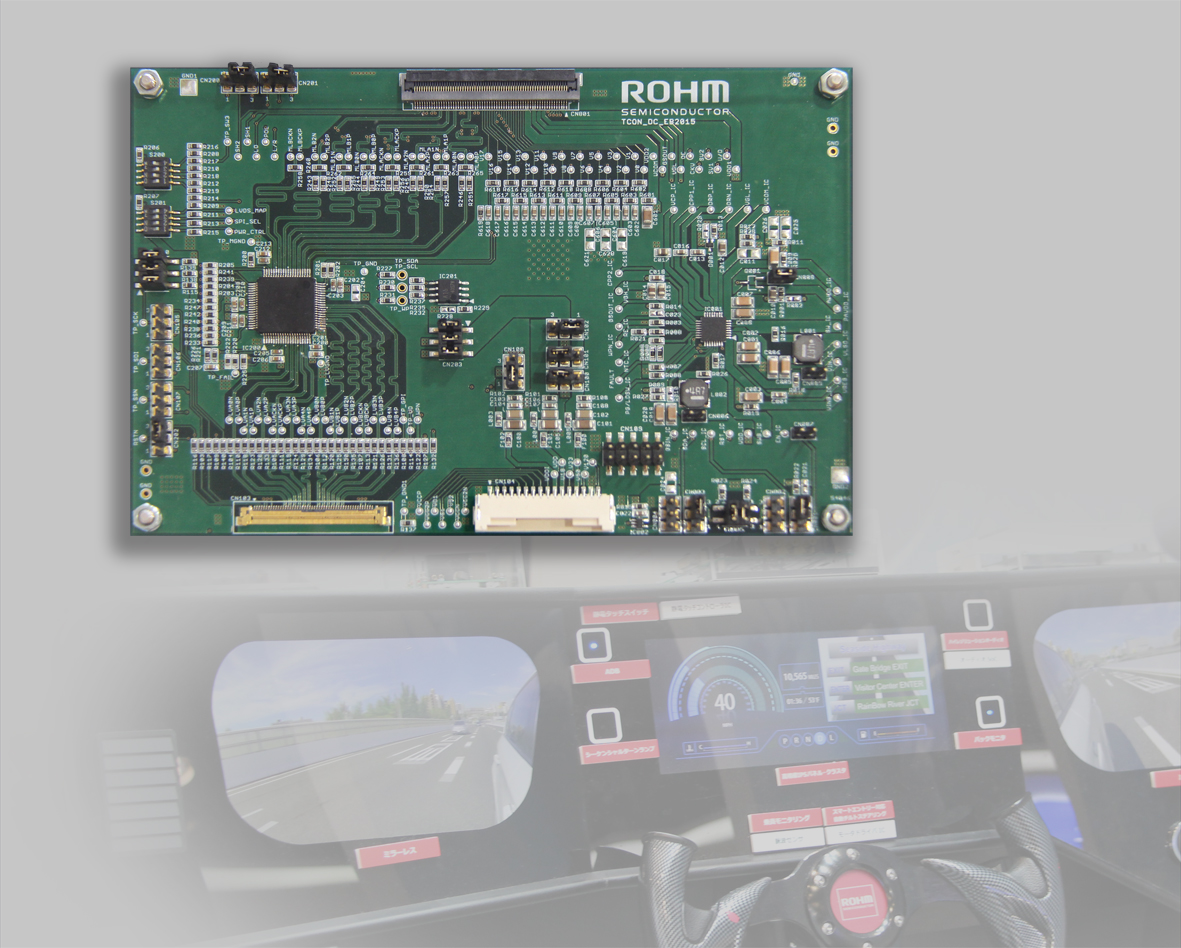

Chipsätze von ROHM sind für eine Vielzahl von Spezifikationen ausgelegt und ermöglichen somit, hochauflösende HD/FHD-fähige Bildschirme zu konfigurieren. Außerdem ist der Timing-Controller zur Überprüfung des Chipsatz-Betriebs mit einer Fehlererkennungsschaltung ausgestattet. Die Einstellung kann für jeden Ausgang im Energiemanagement-IC durch Überschreiben des Werts im internen Register geändert werden. Dies reduziert den Verbrauch von Entwicklungsressourcen erheblich und wirkt an einem allgemeinen Platinendesign mit.
[Chipsatz-Produktliste]
Gerät
Funktion
HD720 (1280×720)
FHD-fähig (1920×720)
FHD1080 (1920×1080)
3K-fähig (2880×1080)
Teilenr.
Men ge
Teilenr.
Men ge
Teilenr.
Men ge
Teilenr.
Men ge
Timing- Controller
LCD Treiber steuerung
Support FHD LVDS / mini-LVDS Interface LCD Timing Controller for Automotive BU90AL211-M
■ Description
LCD Panel Timing Controller for Automotive
■ Features
Support WUXGA/FHD Class Resolution
Horizontal active is up to 1920 pixels
Vertical active is up to 1280 lines
Flexible LVDS Input / mini-LVDS Output mode
Single-in / Single-out (3pair)
Single-in / Single-out (6pair)
Dual-in / Single-out (6pair)
Dual-in / Dual-out (3pair)
Support 2 Type LVDS Data mapping (VESA/JEIDA)
Support (1-port 6-pair) / (1/2-port 3-pair) mini-LVDS Output
Support mini-LVDS Output Skew Control (T/16 step)
Support Internal LDO: 1.5V Output
Support Fail-Safe Function (DE, LVDS CLK)
Support SSCG (Spread Spectrum Clock Generator)
Support 16Kbit External EEPROM
Support AGING Function
Support Programmable Driver Control Timing
Support Up & Down Gate Driver Scan
Support Left & Right Direction Data Mapping
Support Gamma Correction and Dithering
Support Data Inversion
Support Blanking Gray Insertion
Support I2C Master/Slave Function
Support SPI Slave Function
Support Start Pulse Return Detection
Support CRC Function
Support OSD (On-Screen Display) Function
AEC-Q100 Qualified
1
1
Support 3K LVDS / mini-LVDS Interface LCD Timing Controller for Automotive BU90AL210-M
■ Description
LCD Panel Timing Controller for Automotive
■ Features
Support WUXGA/FHD Class Resolution
Horizontal active is up to 3880 pixels
Vertical active is up to 1280 lines
Flexible LVDS Input / mini-LVDS Output mode
Single-in / Single-out (3pair)
Single-in / Single-out (6pair)
Dual-in / Single-out (6pair)
Dual-in / Dual-out (3pair)
Dual-in / Dual-out (6pair)
Support 2 Type LVDS Data mapping (VESA/JEIDA)
Support 2 Type LVDS Dual mode (Odd/Even, Left/Right)
Support (1/2-port 6-pair) / (1/2-port 3-pair) mini-LVDS Output
Support mini-LVDS Output Skew Control (T/16 step)
Support Internal LDO: 1.5V Output
Support Fail-Safe Function (DE, LVDS CLK)
Support SSCG (Spread Spectrum Clock Generator)
Support 16Kbit External EEPROM
Support AGING Function
Support Programmable Driver Control Timing
Support Up & Down Gate Driver Scan
Support Left & Right Direction Data Mapping
Support Gamma Correction and Dithering
Support Data Inversion
Support Blanking Gray Insertion
Support I2C Master/Slave Function
Support SPI Master/Slave Function
Support Start Pulse Return Detection
Support CRC Function
Support OSD (On-Screen Display) Function
AEC-Q100 Qualified
1
1
Source -Treiber
LCD -Bedientafel steuerung
(1440ch)
TFT 1440 outputs source driver ML9882
■ General Description
ML9882 is the source driver for TFT LCD panel that can switch 1440/1284/1278/1260/1200/1080/1026/1020ch output. This driver outputs voltages of 256 gray-scale levels (8-bit) to the RGB pixels. It covers a wide output voltage range (dynamic range) from 7.6V to 14.2V. For the 8×3 (RGB) bits signal transmission, the EMI level can be reduced by adopting RSDS and mini-LVDS interface.
■ Features
Source driver for TFT LCD
Power supply voltage for logic (VCC): 2.7 to 3.6V
Power supply voltegae for driver output (VLS): 8.0 to 14.6V
Driver's output voltage range: 0.2V to VLS-0.2V
Input levels of gray scale: 256 levels of gray scale (8-bit)
Gamma reference power supply voltage level: 18 levels (9 levels×2)
High voltage function: LCD control signal is available VCOM-VEE≦40V maximum
Maximum operating frequency: 200 kHz
Include bidirectional shift function
Power On Reset function
Au bump chip* for COG (*: Please shield chip against the light)
For automotive TFT panel
2
(540ch)
2
PMIC
Multi- funktions strom versorgungs- IC
Automotive Panel Power Management IC BM81810MUV-M
■ Description
BM81810MUV-M is a power management IC for TFT-LCD panels which are used in car navigation, in-vehicle center panel, and instrument cluster. This IC incorporates VCOM amplifier, Gate Pulse Modulation (GPM) in addition to the power supply for panel driver (SOURCE, GATE, and LOGIC power supplies). Moreover, this IC has a built-in EEPROM for sequence and output voltage setting retention.
■ Features
AEC-Q100 Qualified
Protection circuits
Under-Voltage Lockout
Thermal Shut Down
Over-Current Protection
Over-Voltage Protection
Under Voltage Protection (Timer Latch type)
Alternative Synchronous Buck DC/DC converter or LDO for VDD output
Synchronous Boost DC/DC converter for AVDD output with integrated load switch.
VCOM amplifier with 7bit calibrator
Positive charge pump (Integrated diode, x2/x3) for VGH output
Negative charge pump for VGL output
VGH and VCOM temperature compensation
Gate Pulse Modulation (GPM)
I2C Interface Output Voltage Setting Control Function (Integrated EEPROM)
Switching frequency switching function (525KHz, 1.05MHz, 2.1MHz)
Input tolerant (SCL, SDA, EN, WPN)
1
1
1
1
Gamma Correction IC
Image correction
BD81849MUV
1
BD81849MUV
1
BD81849MUV
1
BD81849MUV
1
Merkmal: Unterstützung der Funktionssicherheit
Jeder in den Chipsatz integrierte IC beinhaltet eine Funktion für wechselseitiges Erfassen des erwarteten Fehlermodus. Folglich ist es möglich, Fehler der Bedientafel zu erkennen und zu bestätigen und Feedback zu Informationen wie Eingangssignalen des LCD sowie Peeling/Ausfall des LCD-Treibers zu geben. Das Einführen der Funktionssicherheit trägt zur Vermeidung von schweren Unfällen bei, die durch Störungen der Monitore des Tachometers, der Seitenspiegel und anderer Systeme verursacht werden können.
Beispiele LCD-Fehlererkennung durch Chipsatz Funktionssicherheit
LCD-Fehler modus
Schwarzer Bildschirm
Freeze/Burn-In
Bildschirmverzögerung
Abweichung Auftreten Ort
Erwarteter IC-Fehler Basierend auf Abweichung Auftreten
Zusätzlich zu den Chipsätzen für hochauflösende Bedientafeln im Automobilbereich wird ROHM auch weiterhin an den neuesten proprietären Technologien und seinem Know-how arbeiten, um sein branchenführendes Produktportfolio zu erweitern und Lösungen für Kundenwünsche zu entwickeln.
Chipsätze für hochauflösende Bedientafeln im Automobilbereich
Übersicht
Diese Chipsätze sind für den Betrieb und die Steuerung HD/FHD-fähiger, hochauflösender LCD-Bedientafeln ausgelegt und werden zunehmend auch für Instrumententafeln, Seitenspiegel, Navigationsgeräte und andere Fahrzeugsysteme verwendet. Die eingebauten Komponenten umfassen Gammakorrektur-ICs, Timing-Controller, Source-Treiber und Gate-Treiber zum Betrieb der Bedientafel sowie ein Energiemanagement-IC zur Sicherstellung eines optimalen Treiberbetriebs. Konventionelle LCD-Bedientafeln im Automobilbereich sind typischerweise mit kundenspezifischen Komponenten und Designs konfiguriert. Im Gegensatz dazu wurde die Fertigung von hochauflösenden LCD-Bedientafelmodulen dank der neuen Chipsätze von ROHM extrem vereinfacht.
Chipsatz-Konfiguration
[Konstruktion]
Chipsätze von ROHM sind für eine Vielzahl von Spezifikationen ausgelegt und ermöglichen somit, hochauflösende HD/FHD-fähige Bildschirme zu konfigurieren. Außerdem ist der Timing-Controller zur Überprüfung des Chipsatz-Betriebs mit einer Fehlererkennungsschaltung ausgestattet.
Die Einstellung kann für jeden Ausgang im Energiemanagement-IC durch Überschreiben des Werts im internen Register geändert werden. Dies reduziert den Verbrauch von Entwicklungsressourcen erheblich und wirkt an einem allgemeinen Platinendesign mit.
(1280×720)
(1920×720)
(1920×1080)
(2880×1080)
ge
ge
ge
ge
Controller
Treiber
steuerung
Support FHD LVDS / mini-LVDS Interface LCD Timing Controller for Automotive BU90AL211-M
■ Description
LCD Panel Timing Controller for Automotive
■ Features
Support 3K LVDS / mini-LVDS Interface LCD Timing Controller for Automotive BU90AL210-M
■ Description
LCD Panel Timing Controller for Automotive
■ Features
-Treiber
-Bedientafel
steuerung
TFT 1440 outputs source driver ML9882
■ General Description
ML9882 is the source driver for TFT LCD panel that can switch 1440/1284/1278/1260/1200/1080/1026/1020ch output.
This driver outputs voltages of 256 gray-scale levels (8-bit) to the RGB pixels. It covers a wide output voltage range (dynamic range) from 7.6V to 14.2V.
For the 8×3 (RGB) bits signal transmission, the EMI level can be reduced by adopting RSDS and mini-LVDS interface.
■ Features
Clock frequency: fmax=85MHz
Clock frequency: fmax=300MHz
(Note: Please shield chip against the light because it has no light resistance design)
-Treiber
-Bedientafel
steuerung
960 Output TFT Gate driver ML9873
■ General Description
ML9873 is a 2 level output gate driver for TFT LCD panels with 960/800/768/720/684/682/640/600/540/512 channel outputs.
■ Features
(*: Please shield chip against the light)
540 Output TFT Gate driver ML9872
■ General Description
ML9872 is a 2 level output gate driver for TFT LCD panels which is used to implement VGA, WVGA, QHD ,etc resolutions.
■ Features
(*: Please shield chip against the light)
funktions
strom
versorgungs-
IC
Automotive Panel Power Management IC BM81810MUV-M
■ Description
BM81810MUV-M is a power management IC for TFT-LCD panels which are used in car navigation, in-vehicle center panel, and instrument cluster.
This IC incorporates VCOM amplifier, Gate Pulse Modulation (GPM) in addition to the power supply for panel driver (SOURCE, GATE, and LOGIC power supplies). Moreover, this IC has a built-in EEPROM for sequence and output voltage setting retention.
■ Features
(Integrated EEPROM)
(525KHz, 1.05MHz, 2.1MHz)
Correction
IC
correction
Merkmal: Unterstützung der Funktionssicherheit
Jeder in den Chipsatz integrierte IC beinhaltet eine Funktion für wechselseitiges Erfassen des erwarteten Fehlermodus.
Folglich ist es möglich, Fehler der Bedientafel zu erkennen und zu bestätigen und Feedback zu Informationen wie Eingangssignalen des LCD sowie Peeling/Ausfall des LCD-Treibers zu geben.
Das Einführen der Funktionssicherheit trägt zur Vermeidung von schweren Unfällen bei, die durch Störungen der Monitore des Tachometers, der Seitenspiegel und anderer Systeme verursacht werden können.
modus
Auftreten
Ort
IC-Fehler
Basierend auf
Abweichung
Auftreten
Controller
③Fehler des internen Registers
-Treiber
← PMIC erkannt
⑤Kein Eingangssignal
← T-CON erkannt
⑥Fester Ausgang niedrig
-Treiber
← T-CON erkannt
← PMIC erkannt
Zugehörige Informationen
■ Aktuelle Meldungen
ROHMs Chipsätze für hochauflösende Bedientafeln im Automobilbereich
■ Neues Produkt-Bulletin

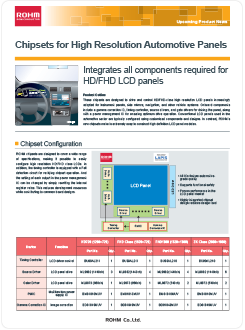

Chipsätze für hochauflösende Bedientafeln im Automobilbereich (PDF:304KB)
Zusätzlich zu den Chipsätzen für hochauflösende Bedientafeln im Automobilbereich wird ROHM auch weiterhin an den neuesten proprietären Technologien und seinem Know-how arbeiten, um sein branchenführendes Produktportfolio zu erweitern und Lösungen für Kundenwünsche zu entwickeln.
