Isolierte Schaltregler
ROHMs BD7F-Serie von Schaltreglern besteht aus isolierten Sperrwandlern, die für die DC/DC-Wandlung in isolierten Stromversorgungen für Industrieanlagen entwickelt wurden. Das optimierte optokopplerlose Design reduziert die Anzahl der erforderlichen Teile, wodurch eine größere Platzeinsparung bei gleichbleibender Zuverlässigkeit erzielt wird. Darüber hinaus macht die Technologie der adaptiven Einschaltzeitregelung eine externe Phasenkompensation überflüssig.
Parametersuche
Unterstützende Informationen
Übersicht
Normalerweise werden Komponenten mit begrenzter Lebensdauer wie Optokoppler bzw. Hilfswicklungen eingesetzt, um die Ausgangsspannung isolierter Energieversorgungen zu stabilisieren.
Im Gegensatz dazu hat ROHM isolierte DC/DC-Sperrwandler entwickelt, für die diese Art von Feedback-Schaltkreisen nicht mehr benötigt wird.
Das einfache, effiziente Design ist ideal für Industriestromversorgungen (z. B. FA-Geräte), Energiespeicherungssysteme und Hochleistungswechselrichter.
Muster/Evaluationsplatine
Zusätzlich zu den Mustern der Serien BD7F100xxx-LB und BD7F200xxx-LB, ist eine Evaluationsplatine mit integrierter BD7F100HFN-LB über die Online-Händler erhältlich.

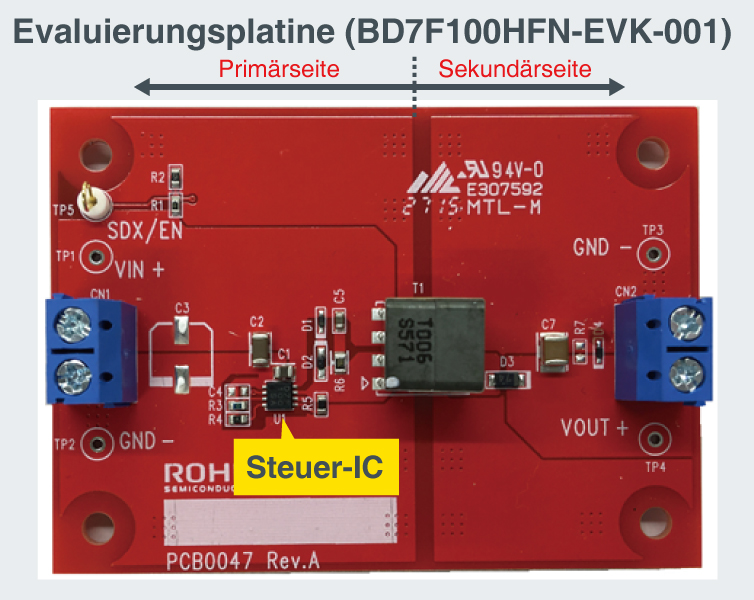

Die Evaluationsplatine BD7F100HFN-EVK-001 erleichtert die Evaluierung und Überprüfung der Funktion der Steuerung des isolierten DC/DC-Sperrwandlers (24 V Eingang, 5 V/800 mA Ausgang) von ROHM.
Produktpalette
| Teilenr. | Daten -blatt |
Gehäuse | Ausgangs leistung |
Max. Eingangss -pannung |
Eingangs spannungs -bereich |
Über strom begren -zung |
Schalt frequenz |
Betriebs temperatur |
Funktionen |
|---|---|---|---|---|---|---|---|---|---|
| BD7F100HFN -LB |
 |

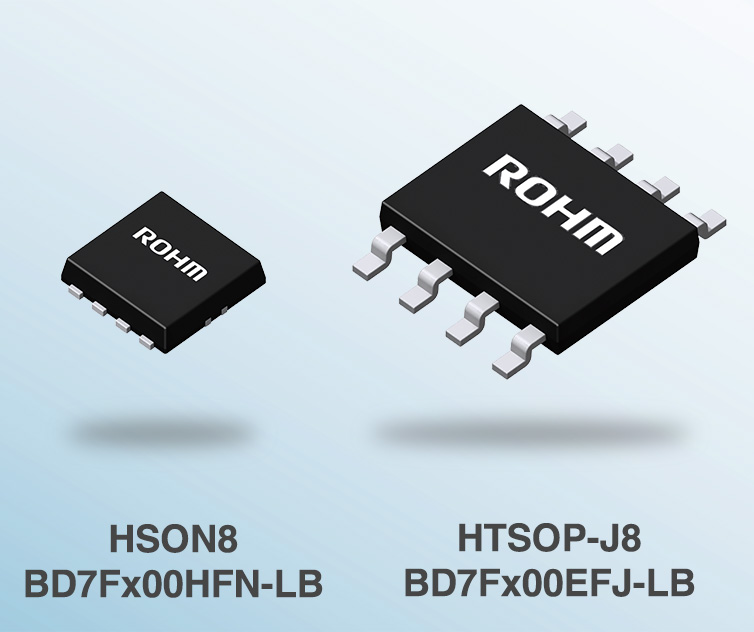

HSON8 (2,9×3,0 ×0,6 mm) |
1 W (Vin=5 V) 5 W (Vin=24 V) |
45 V | 3,0~40 V | 1,25 A | 400 kHz (typ.) | -40°C ~ +125°C | Soft-Start aktivieren Effizienter Niedrig lastmodus UVLO Überstrom schutz Thermischer Abschaltungsschutz |
| BD7F100EFJ -LB |
|
HSOP-J8 (4,9×6,0 ×1,0 mm) |
|||||||
| BD7F200HFN -LB |
|
HSON8 (2,9×3,0 ×0,6 mm) |
10 W (Vin=24 V) |
8,0~40 V | 2,75A | ||||
| BD7F200EFJ -LB |
|
HSOP-J8 (49×6,0× 1,0 mm) |

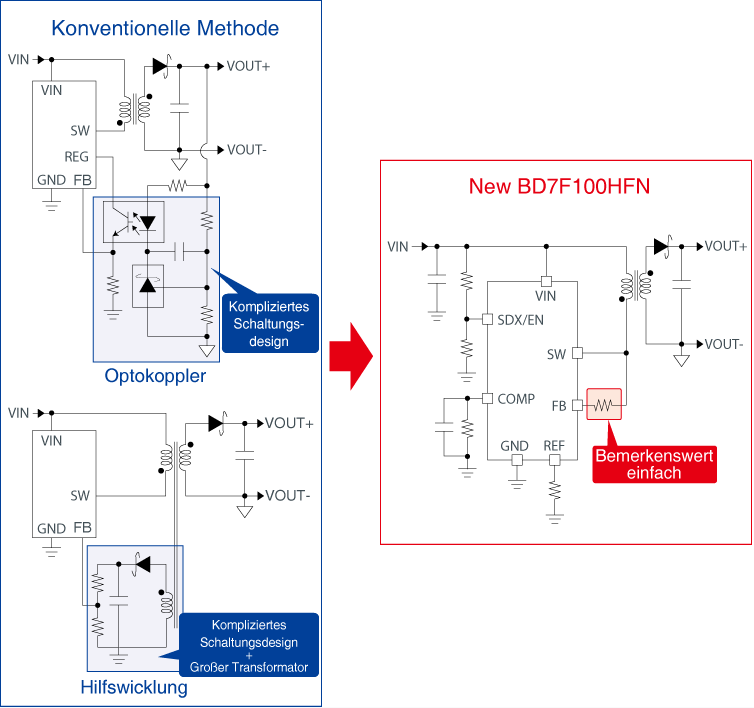

Merkmal 1: Da keine benötigten Optokoppler oder Hilfswicklungen benötigt werden, ist eine größere Miniaturisierung möglich.
Anbringen von Feedback auf der Primärseite, um Spannung und Strom auf der Sekundärseite zu bestimmen, dadurch sind Optokoppler oder Hilfswicklungen zusammen mit anderen Komponenten nicht mehr notwendig. Dies vereinfacht das Design erheblich und führt zu einer höheren Zuverlässigkeit, höheren Energieeinsparungen und größerer Miniaturisierung. Mithilfe eines einzelnen Widerstands wird eine stabile Ausgangsspannung erreicht.
Merkmal 2: Die adaptive Einschaltzeitsteuerung verbessert die Eigenschaften des Lastverhaltens.
Konventionelle isolierte Stromversorgungssteuerungs-ICs sind anfällig für große Schwankungen der Ausgangsspannung mit plötzlichen Laststromschwankungen. Zur Behebung dieses Problems hat ROHM eine adaptive Einschaltzeitsteuerungsmethode entwickelt, die auf dem markterprobten Einschaltzeitsteuerungsdesign basiert, welches für nicht isolierte Stromversorgungssteuerungs-ICs verwendet wird.

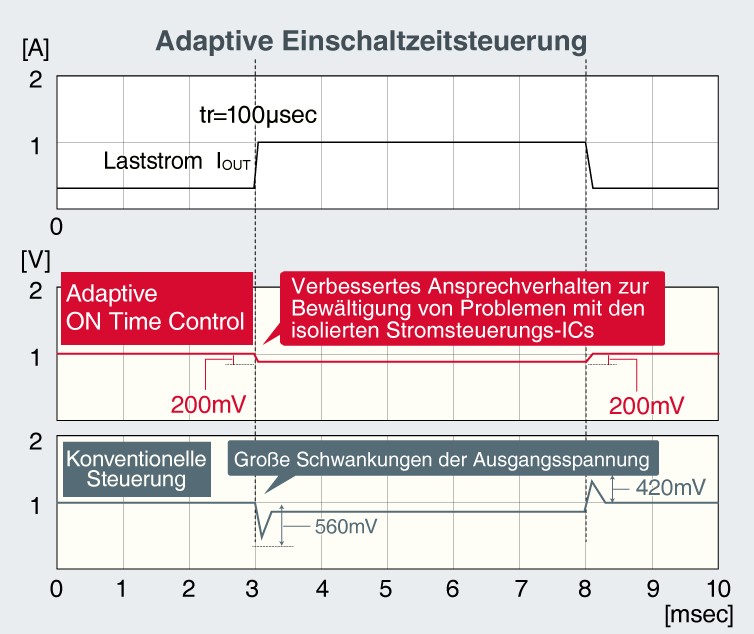

Diese neue Methode verbessert das Ansprechverhalten bei plötzlichen Laststromschwankungen wesentlich und reduziert Schwankungen der Ausgangsspannung um mehr als 65 % – auf weniger als 200 mV (bei einem Laststrom von 1 A und einer Anstiegszeit von 100 µs) – was zu einer höheren Zuverlässigkeit führt.
