BD9A300MUV
2,7 V bis 5,5 V Eingangsleistung, Integrierter 3 A MOSFET 1-Kanal Synchron-Invers-DC/DC-Wandler
BD9A300MUV
2,7 V bis 5,5 V Eingangsleistung, Integrierter 3 A MOSFET 1-Kanal Synchron-Invers-DC/DC-Wandler
BD9A300MUV ist ein synchroner Abwärtsschaltregler mit integrierten Leistungs-MOSFETs mit niedrigem ON-Widerstand. Er ermöglicht eine Stromstärke von bis zu 3 A. Durch die SLLM™-Steuerung kann bei geringer Last ein hoher Wirkungsgrad erzielt werden. Dadurch ist das Produkt optimal für Ausrüstung und Geräte geeignet, für die ein minimaler Standby-Stromverbrauch erforderlich ist. Die Schwingungsfrequenz liegt mit 1 MHz hoch und weist einen kleinen Induktanzwert auf. Der DC/DC-Wandler zur Steuerung des Strommodus zeichnet sich durch ein Hochgeschwindigkeitseinschwingverhalten aus. Auch die Phasenkompensation ist leicht einstellbar.
Für den Automobilbereich kontaktieren Sie bitte unser Sales-Team.
Produktdetails
Spezifikationen:
ch
1
Integrated FET / Controller
Integrated FET
Topology
Buck
Synchronous / Nonsynchronous
Synchronous
Vin1(Min.)[V]
2.7
Vin1(Max.)[V]
5.5
Vout1(Min.)[V]
0.8
Vout1(Max.)[V]
3.85
Iout1(Max.)[A]
3
SW frequency setting (Max.)[MHz]
1
Light Load mode
Yes
EN
Yes
PGOOD
Yes
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
85
Package Size [mm]
3.0x3.0 (t=1.0)
Eigenschaften:
·Synchronous 1 ch DC/DC converter·SLLM™ (Simple Light Load Mode) control
·Over Current Protection
·Short Circuit Protection
·Thermal Shutdown protection
·Under Voltage lockout protection
·Adjustable soft start function
·Power Good output
·VQFN016V3030 package (backside heat
dissipation)
Referenzdesign / Anwendungsevaluierungskit
-

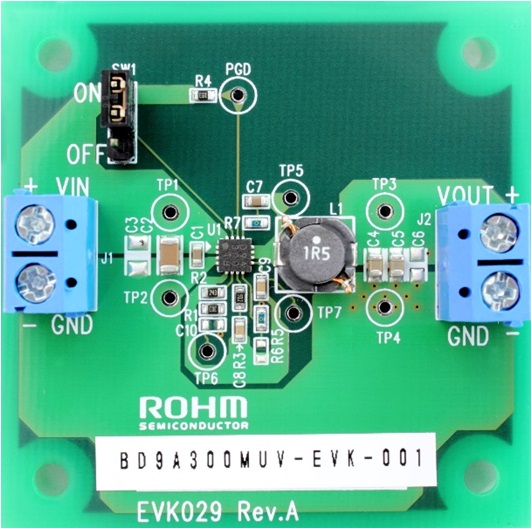

- Evaluation Board - BD9A300MUV-EVK-001
BD9A300MUV-EVK-001 Evaluation board delivers an output 1.8 volts from an input 2.7 to 5.5 volts using BD9A300MUV, a synchronous rectification step-down DC/DC converter integrated circuit, with output current rating of maximum 3A. It offers high efficiency in all load ranges by equipping the efficiency improvement function in light-load.
