BH1790GLC
Optischer Sensor für Herzfrequenzmesser
Letztmalig zu kaufen
BH1790GLC
Optischer Sensor für Herzfrequenzmesser
Die Einstellung von Produkten (EOL) wurde angekündigt.
Produktdetails
Spezifikationen:
Sensor Type
Heart Rate Monitor
Analog Supply Voltage (Min.) [V]
2.5
Analog Supply Voltage (Max.) [V]
3.6
IO Supply Voltage (Min.) [V]
1.7
IO Supply Voltage (Max.) [V]
3.6
Current Consumption [uA]
200
Standby Current [µA]
0.8
Red Light Cut
Yes
IR Cut
Yes
I/F
I²C
Operating Temperature (Min.)[°C]
-20
Operating Temperature (Max.)[°C]
85

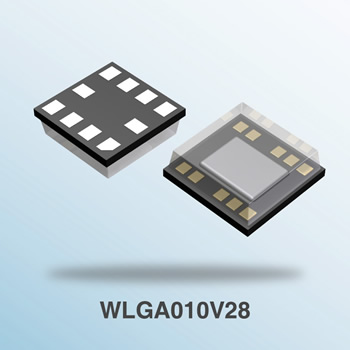

Package Size [mm]
2.8x2.8 (t=1.0)
Eigenschaften:
- Green filter with excellent wavelength selectivity.
- Built-in Ircut Filter.
- LED driver with current selection.
- Correspond to 1.8V I²C Interface.
Unterstützende Informationen
Übersicht
In den letzten Jahren ist das Messen der Herzfrequenz durch Sensoren (Herzfrequenzmessung) zu einer gängigen Funktion von Sportarmbändern und Smartwatches geworden. Es wird erwartet, dass sich die Nachfrage in Zukunft noch stark erhöht.
Das Gerät BH1790GLC enthält einen hochempfindlichen Herzfrequenzsensor, der branchenführende Messgenauigkeit bei geringem Energieverbrauch bietet und für einen stabilen langfristigen Betrieb sorgt – selbst im Freien.

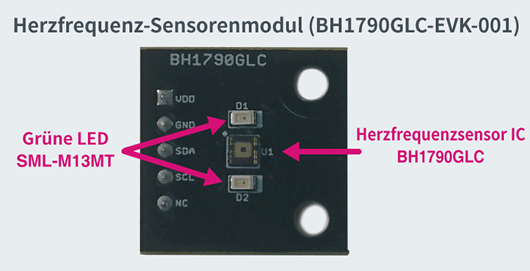

Auswertungsmodul
Dieses Herzfrequenz-Sensorenmodul (das auf dem Sensor Shield befestigt werden kann) sorgt für die einfache Auswertung des BH1790GLC und ist online erhältlich.
Satz mit Herzfrequenz-Sensorenmodul/Sensorauswertung
Produktinformationen und Support-Seite
Online-Händler
ROHM optischer Herzfrequenzsensor

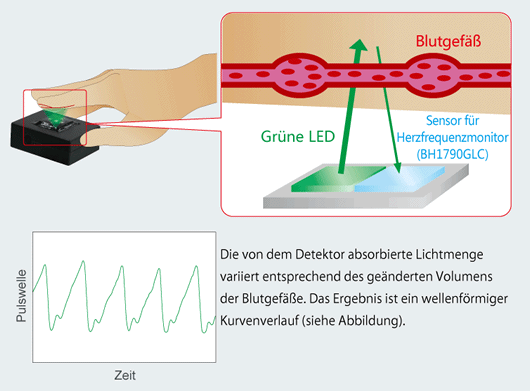

Funktionsweise des optischen Herzfrequenzsensors
Messung der Volumenänderung von Blutgefäßen aufgrund des Pulsierens (Kontraktion des Herzens); Abweichungen werden durch das reflektierte Licht erkannt, das von einer grünen LED ausgestrahlt wird.

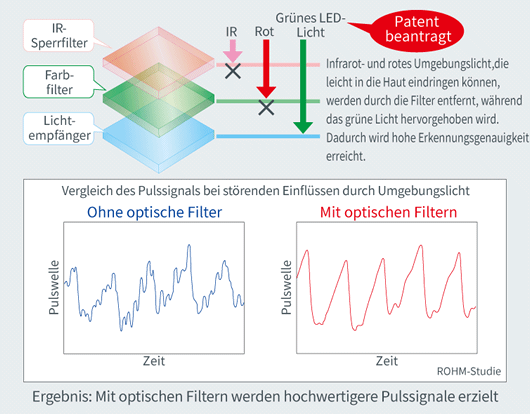

Merkmale 1: Sensorstruktur ist für Herzfrequenzmessung optimiert
Hohe Detektionsempfindlichkeit durch:
1.Nutzung einer Fotodiode, die auf die grüne Wellenlänge abgestimmt ist - ideal für die Erkennung von Pulswellen
2.Verwendung eines Grünfilters im Lichtempfänger
3.Einbau eines Infrarot- (IR) Sperrfilters
Merkmale 2: Geringster Stromverbrauch branchenweit
Aufgrund der verbesserten Sensorempfindlichkeit kann die Helligkeit der LED reduziert werden. Dadurch ist der Stromverbrauch so gering wie bei keinem anderen vergleichbaren Produkt.
| BH1790GLC | Co.A | Co.B | |
|---|---|---|---|
| Stromverbrauch im Betrieb (LED+IC) |
0,74 mA | 0,86 mA | 1,5 mA |
| Standby-Strom | 0,8 µA | 0,8 µA | 15 µA |
| Versorgungsspannungsbereich | 2,5 bis 3,6 V | 1,7 bis 2,0 V | 3,0 bis 3,6 V |
| Gehäusegröße | 2,8 x 2,8 x 0,9 mm (LED extern) |
2,8 x 5,6 x 1,2 mm (LED intern) |
3,6 x 6,36 x 1,0mm (LED intern) |
von ROHM ausgeführte Studie
Zusätzlich zu Herzfrequenzsensor-ICs wird ROHM auch weiterhin an den neuesten proprietären Technologien und seinem Know-how arbeiten, um sein branchenführendes Portfolio zu erweitern und Produkte für Kundenwünsche zu entwickeln.
