Keine Installation erforderlich. Kostenlose Nutzung.Webbasierte Simulatoren

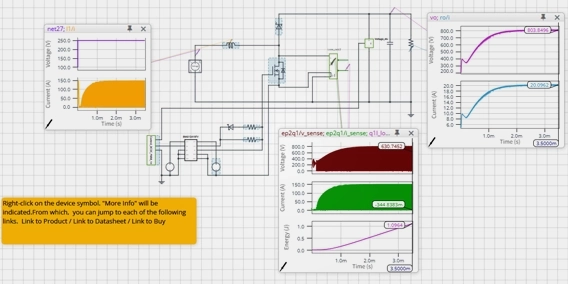

ROHM bietet zwei Arten von kostenlosen Online-Simulatoren an. Der „ROHM Solution Simulator“ ermöglicht die hochpräzise Simulation verschiedener Schaltungen, darunter Schaltungstopologien, Stromversorgungen und Operationsverstärker, sodass Sie deren Eigenschaften auswerten können.

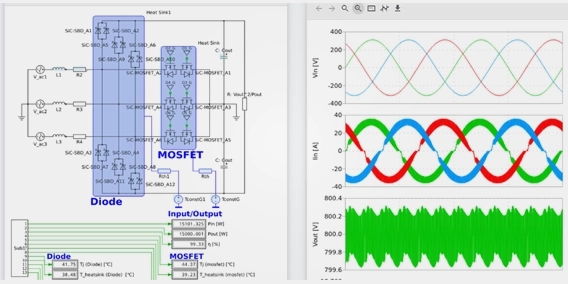

Der „ROHM PLECS-Simulator“ ist ein Design-Support-Tool zur Bewertung von Topologieschaltungen unter Verwendung von Leistungsbauelementen. Mit Hilfe von PLECS-Modellen, die die Eigenschaften der Bauelemente widerspiegeln, ermöglicht er eine schnelle Überprüfung von Wellenformen, Verlusten und Temperaturverhalten, die sich aus Änderungen der Schaltungsbedingungen ergeben.
Sie können dieses Tool gemäß Ihrem Anwendungszweck verwenden.
Tool-Vergleich
| Gesichtspunkt | ROHM Solution Simulator | ROHM PLECS Simulator |
|---|---|---|
| Berechnungsgeschwindigkeit | Langsam Bis zu über 1 Stunde |
Ultraschnell Zehn Sekunden bis mehrere Minuten |
| Berechnung der Wärmeentwicklung | Schwierig (umständlich) | Verfügbar |
| Verlustberechnung | Umständlich Individuelle Berechnung pro Bauelement/Zyklus |
Einfach (Soft-Switching-Schaltungen erfordern jedoch eine gesonderte Betrachtung → wird später erläutert) |
| Genauigkeit der Wellenformwiedergabe | Hoch Überspannungen, Schwingungen usw. können mit hoher Präzision wiedergegeben werden. |
Gering Nur Basis-Funktionalität |
| Anzahl der Bauelementmodelle | Umfangreich Spice-Modell kann wiederverwendet werden. |
Begrenzt Separates PLECS-Modell erforderlich |
| Anwendung | Detaillierte Überprüfung nachdem der Schaltungsentwurf weitgehend fertiggestellt ist |
Erste Bewertung für Trial-and-Error-Verfahren, um die richtige Lösung zu finden |
Tool-spezifische Modelle
Designmodelle
ROHM bietet verschiedene Simulationsmodelle, wie z. B. thermische Modelle, PLECS-Modelle und Ray-Dateien, die für die Schaltkreissimulation und thermische Simulation für diskrete Produkte und IC-Produkte, einschließlich Leistungsbauelemente, erforderlich sind.
