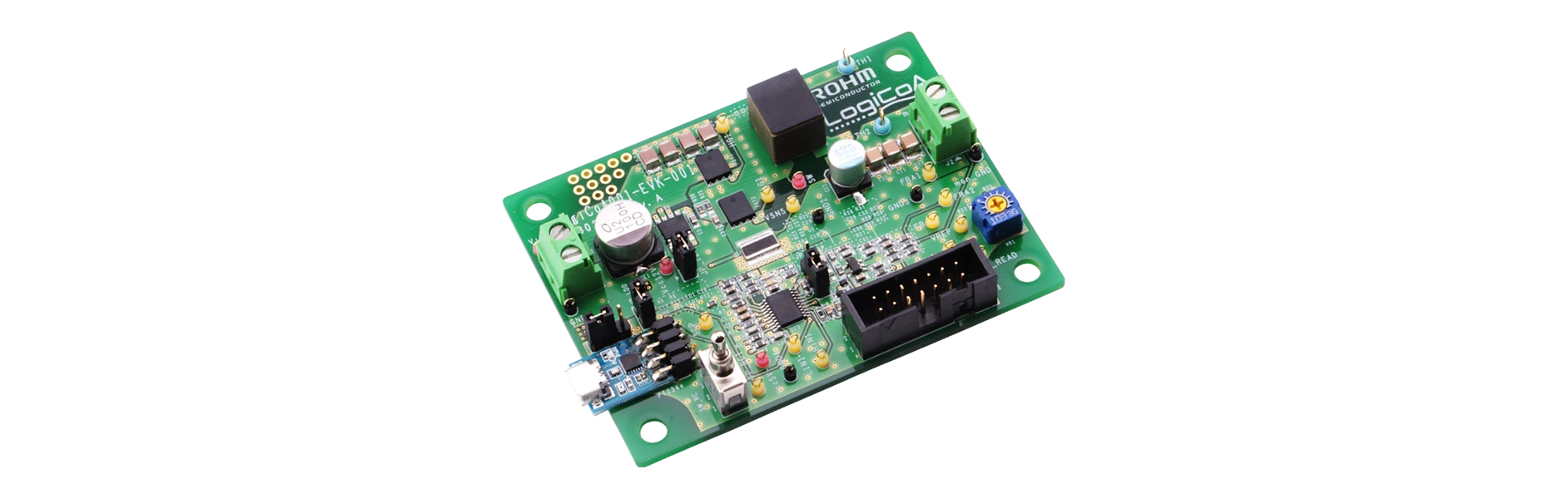

Erweiterte Stromversorgungsfunktionalität durch hybride analog-digitale Steuerung LogiCoA™ Power Electronics Solutions
-
- Die Marke LogiCoA™ steht für eine Designphilosophie, die digitale Elemente integriert, um die Leistung analoger Schaltkreise zu maximieren. Die Nutzung der Stärken sowohl analoger als auch digitaler Technologien ermöglicht eine effizientere Energienutzung.
Erweiterte Stromversorgungsfunktionalität durch hybride analog-digitale SteuerungLogiCoA™ Power Electronics Solutions
-
- Die Marke LogiCoA™ steht für eine Designphilosophie, die digitale Elemente integriert, um die Leistung analoger Schaltkreise zu maximieren. Die Nutzung der Stärken sowohl analoger als auch digitaler Technologien ermöglicht eine effizientere Energienutzung.
Die von ROHM auf den Markt gebrachten LogiCoA™-Lösungen für den Leistungselektroniksektor kombinieren analoge und digitale Steuerung, um eine Funktionalität zu bieten, die mit hochwertigen, vollständig digitalen Systemen vergleichbar ist, während der geringe Stromverbrauch und die Kosteneffizienz analoger Designs beibehalten wird.
Entdecken Sie unsere innovativen Lösungen, die neue Möglichkeiten für Leistungsanwendungen in Industrie- und Verbraucheranwendungen eröffnen.
*Leistungselektronikbereich: Sektor, der sich Stromversorgungen, Steuerungen und der Leistungsumwandlung widmet
Vielfältige Anwendungsmöglichkeiten
Unsere LogiCoA™-Lösungen sind für eine Vielzahl von Anwendungen im Bereich der Leistungselektronik ausgelegt, darunter Netzteile, LED-Treiber und Motortreiber.

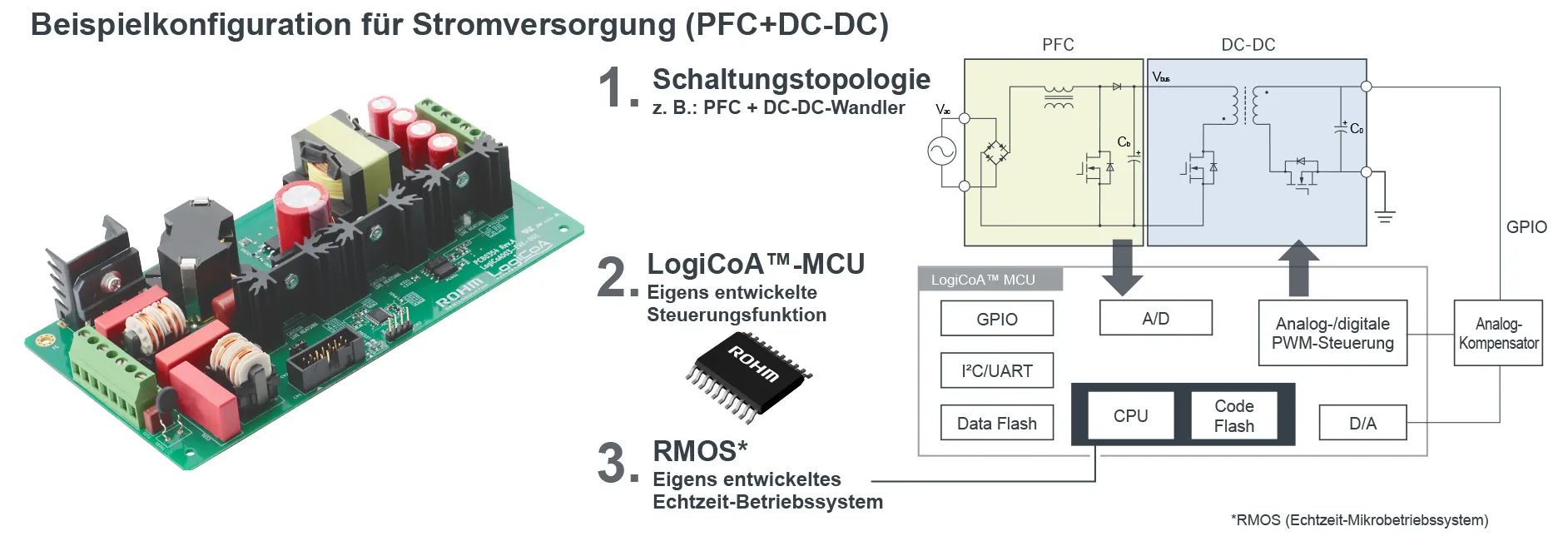

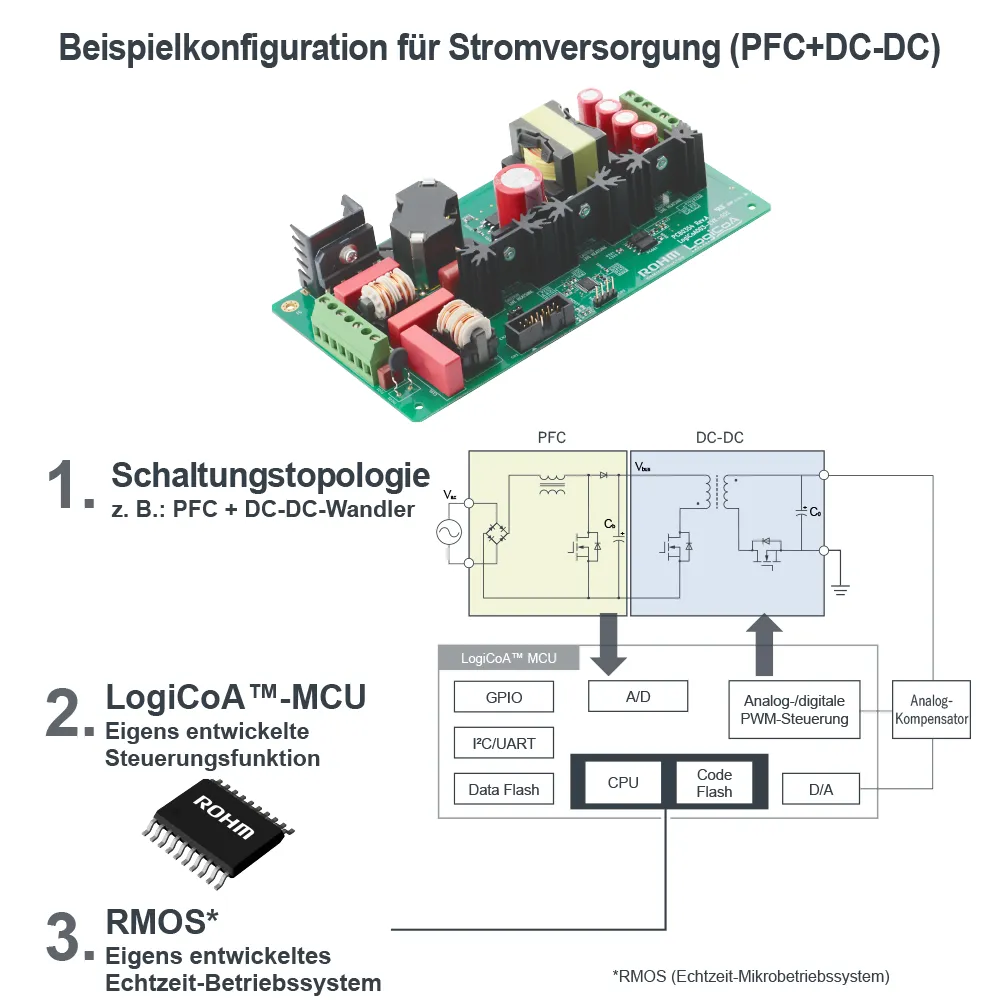

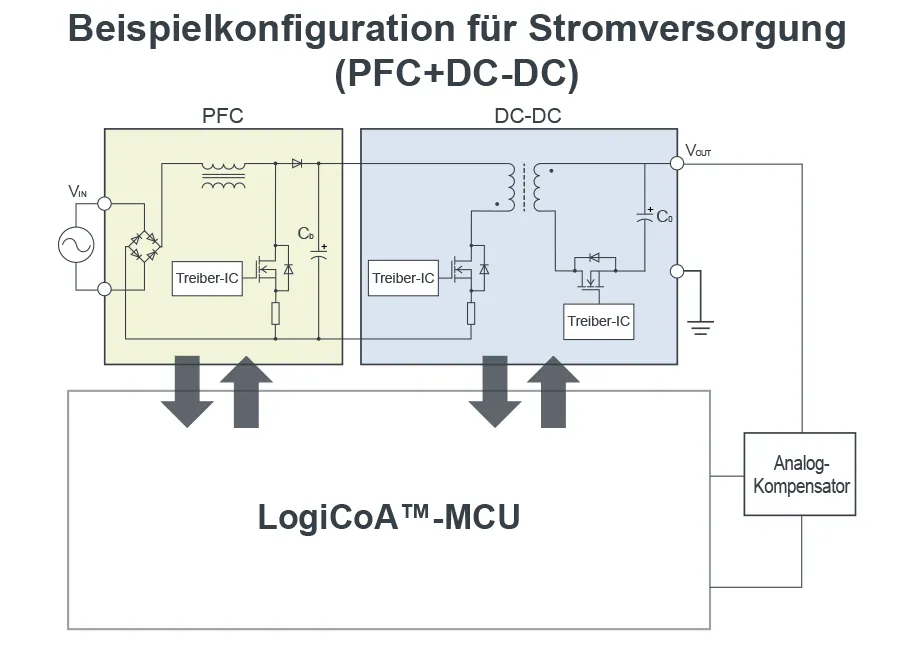

Grundlegende Konfiguration von LogiCoA™-Lösungen
LogiCoA™-Lösungen bieten hohe Funktionalität, niedrige Kosten und einen geringen Stromverbrauch. Sie bestehen aus drei Elementen: Schaltungstopologie, LogiCoA™-MCU und RMOS.

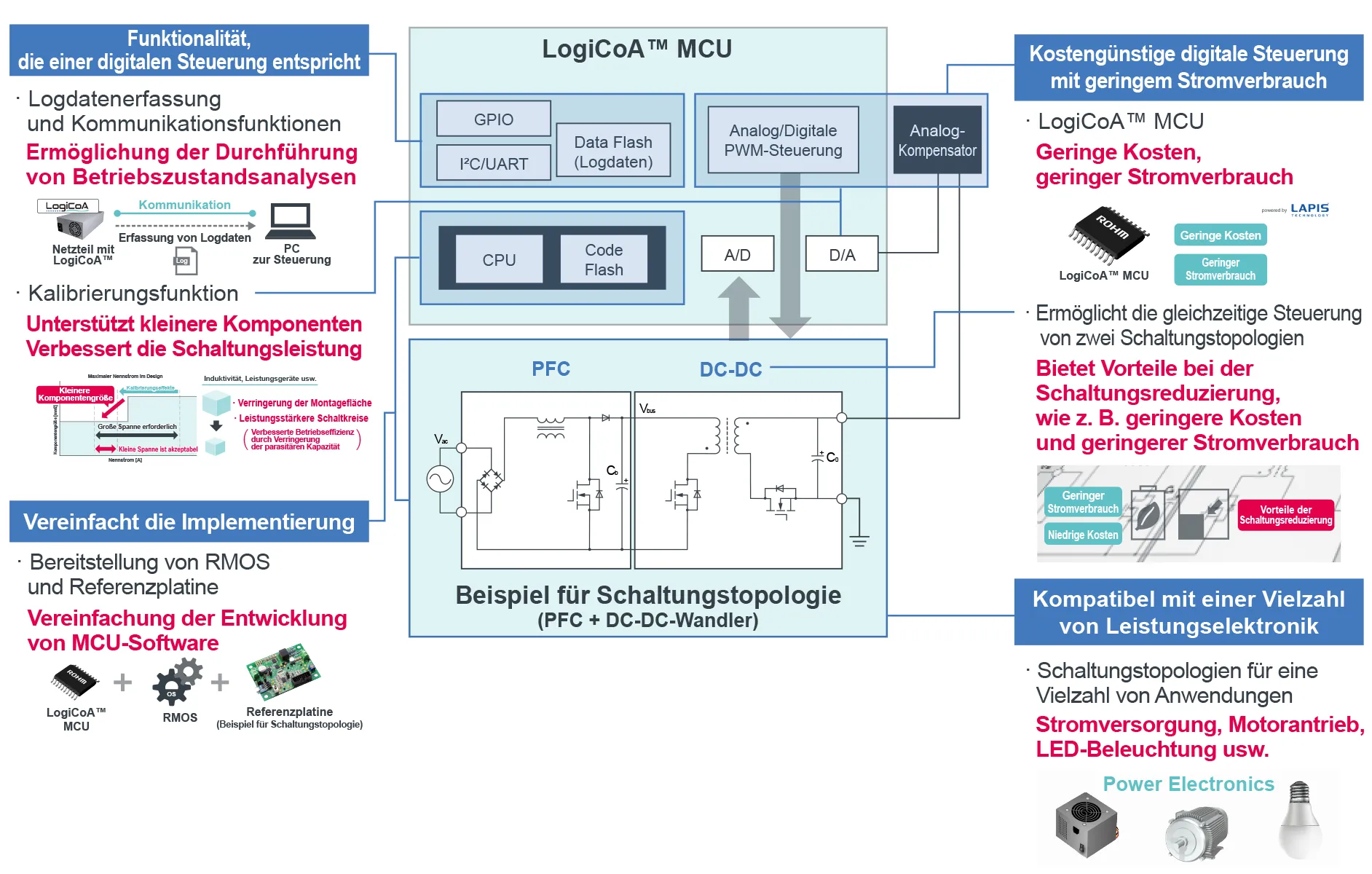

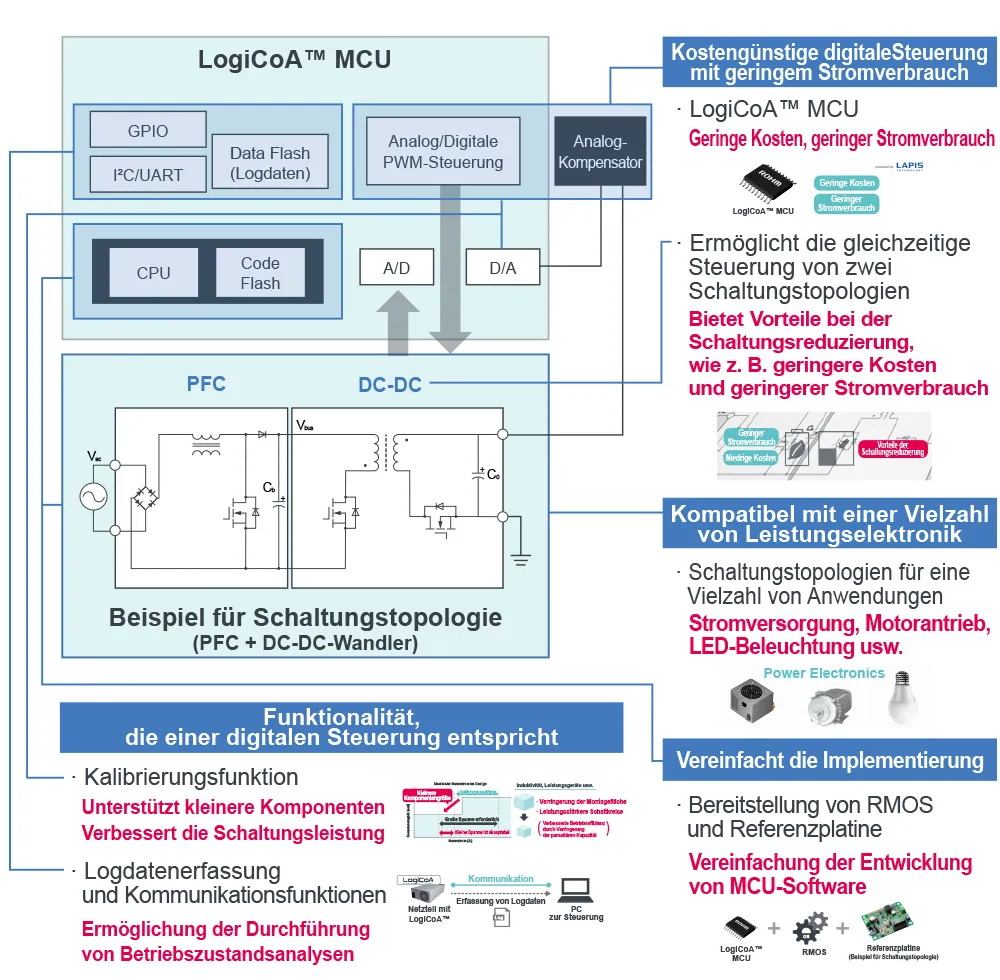

Merkmale von LogiCoA™
LogiCoA™-Lösungen bieten die Vorteile hoher Funktionalität, niedriger Kosten und geringen Stromverbrauchs in einer Vielzahl von Anwendungen. Sie verfügen über die folgenden Merkmale:
Funktionalität, die einer digitalen Steuerung entspricht
・Ermöglicht Betriebsanalysen durch Protokolldatenerfassung und Kommunikationsfunktionen
・Die integrierte Kalibrierungsfunktion unterstützt kleinere Komponenten und verbessert gleichzeitig die Schaltungsleistung
Geringerer Stromverbrauch und niedrigere Kosten im Vergleich zur digitalen Steuerung
・Verwendet einen kostengünstigen, stromsparenden LogiCoA™-MCU
・Die gleichzeitige Steuerung von zwei Schaltkreistopologien ermöglicht eine Reduzierung der Schaltkreise und senkt Kosten sowie Stromverbrauch
Optimierte Implementierung
・Optionale RMOS- und Referenzplatinen vereinfachen die Entwicklung von MCU-Software
Kompatibel mit einer Vielzahl von Anwendungen der Leistungselektronik
・Anpassbar an Schaltkreistopologien in verschiedenen Bereichen
Durch den Übergang von der herkömmlichen analogen Steuerung zu einer LogiCoA™-Leistungselektroniklösung werden die gleichen Vorteile der digitalen Steuerung erzielt, während der Stromverbrauch und die Kosten niedrig bleiben.
Videobeitrag über die Fertigung ｜
Gestaltung der Zukunft des Stromversorgungsdesigns durch die Integration analoger und digitaler Technologien LogiCoA™ Stromversorgungslösungen
LogiCoA™ Stromversorgungslösungen
Hauptprodukte und Entwicklungsumgebung Umfassender Support für eine einfache Implementierung
ROHM stellt online umfassende Support-Materialien zur Verfügung, darunter Referenzdesigns, Evaluierungsplatinen, Anwendungshinweise und Software (Beispielprogramme und Evaluierungs-GUI), die eine sofortige Evaluierung von LogiCoA™-Lösungen ermöglichen. Darüber hinaus können Referenzplatinen und verwandte Produkte bei unserem Distributorennetzwerk erworben werden.

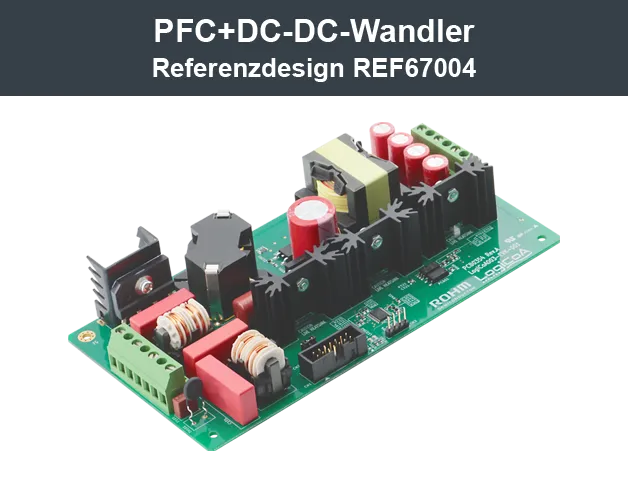

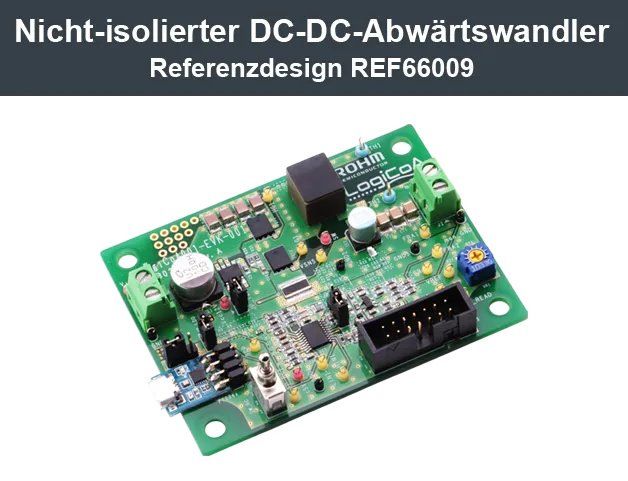

Referenzdesigns
Referenzdesignplatinen werden für eine Vielzahl von Stromversorgungstopologien angeboten.
Online-Inhalte
Anwendungshinweise
LogiCoA™-Übersichtsmaterialien
Bedienungsanleitungen
OS/Evaluierungs-GUI-Handbücher
Platinen-Benutzerhandbücher
Beispielprogramme
Schaltpläne, Teilelisten

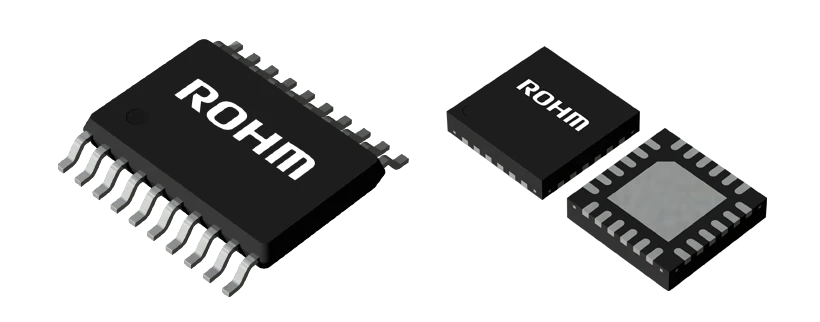

Hauptprodukte: LogiCoA™-MCUs
MCUs, die für die hybride analog-digitale Steuerung optimiert sind
| Teilenummer | Betriebsspannung | Temperatur | Timer | Komparator | A/D-Wandler | D/A-Wandler | Programmierbarer Verstärker | CPU | Speicher | Gehäuse | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Code Flash |
Data Flash | RAM | |||||||||||
| ML62Q2033 | 4.5V to 5.5V |
Ta= －40℃ to ＋105℃ (Tj=＋115℃) (Absolute Maximum Rating: Tj Max= +125℃) |
16 Bit timer with PWM/Capture × 6 Zähler 64MHz (Max) Betrieb (15,625 ns Auflösung) |
10 Ausgänge | 3 Kanäle (asynchroner Taktbetrieb) Reaktionszeit: 100 ns typ. |
12 Bit SA-ADC: 5ch |
8 Bit, 2 Kanäle |
1 Kanal,, Verstärkungseinstellung: 4 Stufen (x4/x8/x16/x32) |
16 Bit RISC CPU-Kern (U16), 16 MHz (Max.) Betrieb |
16 KB | 4 KB (Minimum erasable unit: 128B) |
2 KB | TSSOP20 |
| ML62Q2035 | 32 KB | ||||||||||||
| ML62Q2043 | 13 Ausgänge | 16 KB | WQFN24 | ||||||||||
| ML62Q2045 | 32 KB | ||||||||||||
Betriebssystem [RMOS] und Software-Entwicklungsumgebung
Funktionen können an die erforderlichen Spezifikationen der Anwendungsschaltung angepasst werden.

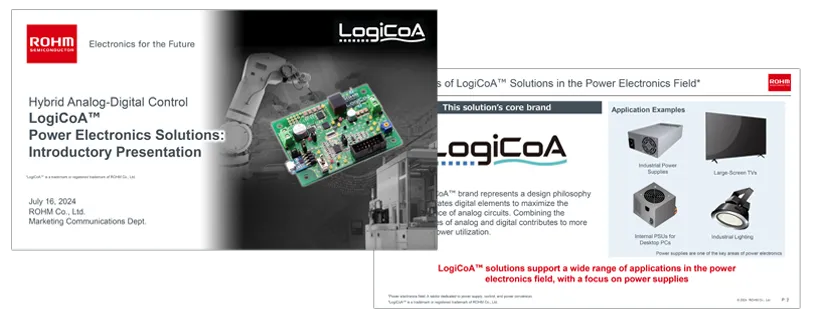

LogiCoA™ Power Electronics Solutions: Einführungsmaterialien
Zur weiteren Information stehen umfassende Support-Materialien zur Verfügung.
Hinweis: LogiCoA™ ist eine Marke oder eingetragene Marke von ROHM Co., Ltd.
