Was ist EMARMOUR™?
【Der Bedarf an Op-Amps mit hoher EMI-Immunität】
Es gibt zwei Hauptgründe für den Einsatz von Operationsverstärkern mit hoher EMI-Immunität. Der erste ist die Minimierung externer Störungen in elektronischen Geräten, was Menschenleben schützt, und in ADAS (Advanced Driver Assistance Systems) zur Vermeidung von Verkehrsunfällen.
Der zweite Hauptgrund ist die Bewältigung von Störungen, welche durch Hochspannungsbatterien und -antriebe sowie Hochleistungsmotoren in Wechselstrom- und Servolenkungssystemen von Elektrofahrzeugen immer mehr aufkommen.
Die EMARMOUR™-Operationsverstärker-Serie von ROHM mit hoher EMI-Immunität bietet einen stärkeren Störschutz für elektronische Schaltungen.
Hauptmerkmale der EMARMOUR™-Serie
Hauptmerkmale 1. Die branchenweit führende* Störfestigkeit reduziert den Designaufwand für Gegenmaßnahmen erheblich.

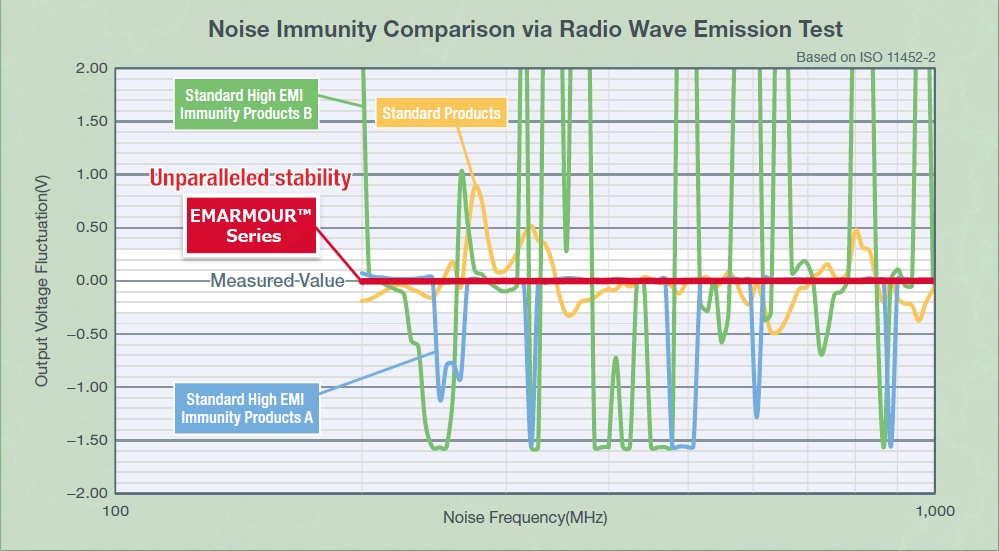

Die folgende Grafik zeigt die Ausgangsspannungsschwankung im Verhältnis zur Störfrequenz bei Standardprodukten mit und ohne hohe EMI-Immunität, verglichen mit der EMARMOUR™-Serie. Bei den Standardprodukten verursachte in bestimmten Frequenzen das Rauschen Ausgangsspannungsschwankungen von ±3,5 % bis 10 %, während ROHMs EMARMOUR™-Serie die Schwankungen auf maximal ±1 % begrenzen konnte. Den Entwicklern von Automotive-Komponenten wird durch diese hohe EMI-Immunität Zeit und Aufwand für Störsignal-Gegenmaßnahmen erheblich reduziert. Außerdem werden auch die Kosten und der Platzbedarf für externe Komponenten, die bisher erforderlich waren (z.B. CR-Filter und Abschirmungen) minimiert.
Die Entwicklung von EMI-Gegenmaßnahmen erfordert in der Regel viel Zeit und Mühe. Das Erreichen einer hohen EMI-Immunität verringert daher den Arbeitsaufwand im Design von Elektrofahrzeugen.
Die hohe EMI-Immunität reduziert die Kosten und den Platzbedarf für externe Komponenten wie den CR-Filter und die Abschirmung.
Hauptmerkmale 2. Erheblich verbesserte Störfestigkeit durch gründlich überarbeitete Schaltungen, Layouts, Bauteilgrößen und andere Faktoren

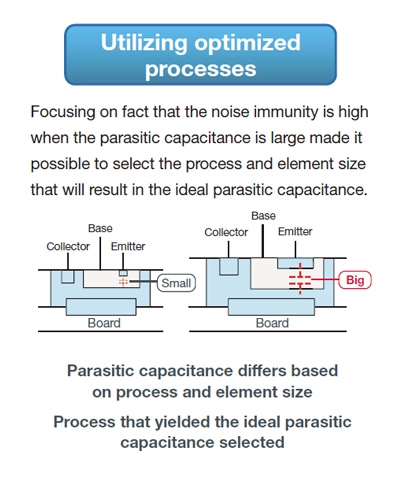

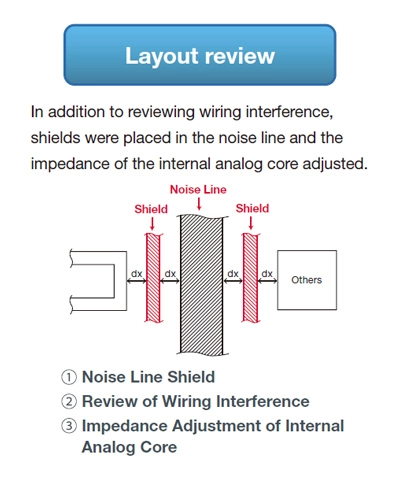

Um die Widerstandsfähigkeit gegen elektromagnetische Störungen erheblich zu verbessern, hat ROHM seine bestehenden Produkte gründlich analysiert und neben dem Hinzufügen von Schaltkreisen zur Rauschunterdrückung und der Überprüfung des Layouts auch Designprozesse eingesetzt, um Chipkapazitäten zu optimieren, was die Widerstandsfähigkeit gegen elektromagnetische Störungen erheblich verbessert. Der Schlüssel zum Erfolg liegt im flexiblen Ansatz bei der Auswahl der optimalen Lösung, anstatt einfach dem Branchentrend zur Reduzierung der Chipgröße zu folgen. Die bahnbrechende Störfestigkeit konnte nie mit nur einer einzigen Gegenmaßnahme erreicht werden, sondern war das Ergebnis dieser drei Faktoren.
-
Die Anfälligkeit für externe Störungen wird durch die vollständige Abstimmung der drei oben genannten Maßnahmen verhindert.
Hauptmerkmale 3. Erhebliche Reduzierung von Zeit, Aufwand und Kosten für Störschutzmaßnahmen

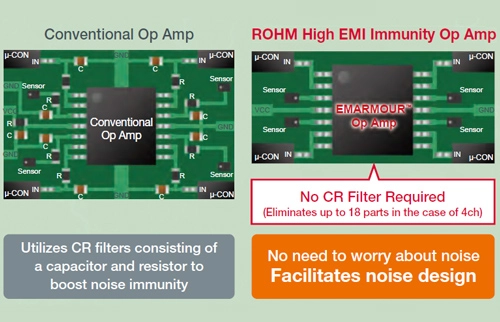

Die hohe EMI-Immunität, die durch ein neuartiges Design erreicht wird, macht einen externen CR-Filter und eine Abschirmung überflüssig, was zu einer größeren Platzersparnis beiträgt und die Kosten für periphere Komponenten reduziert.

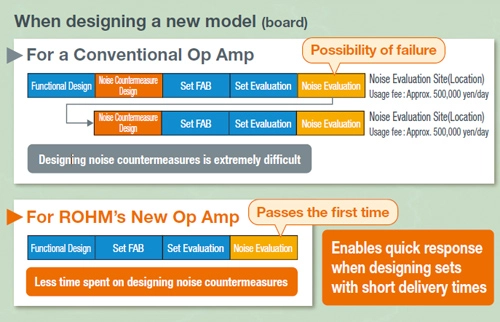

Wenn in der Vergangenheit, nach der Integration von Störschutzmaßnahmen, die Durchführung von Funktions- und Störungstests fehlschlug, musste alles wieder von vorne begonnen werden, was einen erheblichen Zeit-, Arbeits- und Kostenaufwand bedeutete.
Die Operationsverstärker von ROHM mit ihrer hohen EMI-Immunität ermöglichen es den Anwendern, den Arbeitsaufwand und die Kosten für die Entwicklung erheblich zu reduzieren und dadurch die Lieferzeiten für kurzfristige Designs zu verkürzen.
Hauptmerkmale 4. Überragende Vielseitigkeit und Erfüllung der internationalen Standards für Zuverlässigkeit
Die neuen Operationsverstärker von ROHM mit hoher EMI-Immunität bieten die gleiche Leistung wie herkömmliche Produkte und gewährleisten einen problemlosen Betrieb, selbst wenn sie als Ersatz verwendet werden.
Darüber hinaus gewährleistet die Einhaltung des internationalen Automobilstandards AEC-Q100 eine überragende Zuverlässigkeit.
Produktpalette der EMARMOUR™-Serie
Operationsverstärker
■Hohe EMI-Immunität Ground-Sense-Operationsverstärker
Elementstruktur | Teilenummer | Kanal | Versorgungsspannung (V) |
Eingangs-Offsetspannung (Max) |
Eingangsvorspannungsstrom (Typ)(nA) |
Anstiegsrate (Typ)(V/μs) |
Schaltkreisstrom (Typ)(mA) |
EMARMOUR™ (Hohe EMI-Immunität) |
Nano Cap™ (Stabiler Ausgang) |
Gehäuse | ComfySIL™ Funktionale Sicherheitskategorie |
Automotive Grade (AEC-Q100-qualifiziert) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Bipolar | BA82904YF-C | 2 | 3.0 to 36 |
6mV@25˚C 9mV@−40 bis 125˚C |
20 | 0.2 | 0.5 | ✓ | – | SOP8 | FSs | JA |
BA82904YFVM-C | MSOP8 | FSs | JA | |||||||||
BA82902YF-C | 4 | 0.7 | SOP14 | FSs | JA | |||||||
BA82902YFV-C | SSOP-B14 | FSs | JA |
■Hohe EMI-Immunität Ground-Sense-Operationsverstärker für 150°C Betrieb
Element Structure | Part No. | ch | Supply Voltage (V) |
Input Offset Voltage (Max) |
Input Bias Current (Typ)(nA) |
Slew Rate (Typ)(V/μs) |
Circuit Current (Typ)(mA) |
EMARMOUR™ (High EMI Immunity) |
Nano Cap™ (Stable Output) |
Package | ComfySIL™ Functional Safety Category |
Automotive Grade (AEC-Q100 Qualified) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Bipolar | LM2904EYF-C | 2 | 3.0 to 36 |
6mV@25˚C 9mV@−40 bis 150˚C |
20 | 0.2 | 0.6 | ✓ | – | SOP8 | FSs | JA |
LM2904EYFJ-C | SOP-J8 | FSs | JA | |||||||||
LM2904EYFVM-C | MSOP8 | FSs | JA | |||||||||
LM2902EYFV-C | 4 | 1 | SSOP-B14 | FSs | JA |
■Hohe EMI-Immunität Ground-Sense-Operationsverstärker
Elementstruktur | Teilenummer | Kanal | Versorgungsspannung (V) |
Eingangs-Offsetspannung (Max) |
Eingangsvorspannungsstrom (Typ)(nA) |
Anstiegsrate (Typ)(V/μs) |
Schaltkreisstrom (Typ)(mA) |
EMARMOUR™ (Hohe EMI-Immunität) |
Nano Cap™ (Stabiler Ausgang) |
Gehäuse | ComfySIL™ Funktionale Sicherheitskategorie |
Automotive Grade (AEC-Q100-qualifiziert) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Bipolar | BA83472YF-C | 2 | 3.0 to 36 |
10mV@25˚C 10mV@−40 bis 125˚C |
100 | 8.5 | 4.3 | ✓ | – | SOP8 | FSs | JA |
BA83472YFVM-C | MSOP8 | FSs | JA | |||||||||
BA83474YFV-C | 4 | 8.6 | SSOP-B14 | FSs | JA |
■Hohe EMI-Immunität Eingangs-/Ausgangs-Rail-to-Rail-Operationsverstärker
Elementstruktur | Teilenummer | Kanal | Versorgungsspannung (V) |
Eingangs-Offsetspannung (Max) |
Eingangsvorspannungsstrom (Typ)(nA) |
Anstiegsrate (Typ)(V/μs) |
Schaltkreisstrom (Typ)(mA) |
EMARMOUR™ (Hohe EMI-Immunität) |
Nano Cap™ (Stabiler Ausgang) |
Gehäuse | ComfySIL™ Funktionale Sicherheitskategorie |
Automotive Grade (AEC-Q100-qualifiziert) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
CMOS | BD87581YG-C | 1 | 4.0 to 14 |
9mV@25˚C 10mV@−40 bis 125˚C |
0.001 | 3.5 | 2.3 | ✓ | – | SSOP5 | FSs | JA |
BD87582YFVM-C | 2 | 5 | MSOP8 | FSs | JA | |||||||
BD87584YFV-C | 4 | 10 | SSOP-B14 | FSs | JA | |||||||
BD87554YFV-C | 4 | 4.0 to 15 |
4.0mV@25˚C 5.0mV@-40 bis 125˚C |
0.001 | 2.4 | 7.9 | ✓ | – | SSOP-B14 | FSs | JA | |
NEW BD87521YG-C |
1 | 4.0 to 15 |
1.5mV@25˚C 2.5mV@-40 bis 125˚C |
0.001 | 2.4 | 1.98 | ✓ | – | SSOP5 | FSs | JA | |
NEW BD87522YFJ-C |
2 | 3.95 | SOP-J8 | FSs | JA | |||||||
NEW BD87522YFVM-C |
MSOP8 | FSs | JA | |||||||||
NEW BD87524YFV-C |
4 | 7.9 | SSOP-B14 | FSs | JA | |||||||
NEW BD87521G-LB |
1 | 4.0 to 15 |
1.5mV@25˚C 2.5mV@-40 bis 125˚C |
0.001 | 2.4 | 1.98 | ✓ | – | SSOP5 | – | – | |
BD87522FJ-LB | 2 | 3.95 | SOP-J8 | – | – | |||||||
BD87524FV-LB | 4 | 7.9 | SSOP-B14 | – | – | |||||||
NEW BD5294EYFV-C |
4 | 1.7 to 5.5 |
2.5mV@25˚C 4.5mV@-40 bis 125˚C |
0.001 | 2.0 | 2.6 | ✓ | – | SSOP-B14 | FSs | JA | |
NEW BD5294EFV-LB |
– | – |
■Hohe EMI-Immunität Hochgeschwindigkeits-Ground-Sense-Operationsverstärker
Elementstruktur | Teilenummer | Kanal | Versorgungsspannung (V) |
Eingangs-Offsetspannung (Max) |
Eingangsvorspannungsstrom (Typ)(nA) |
Anstiegsrate (Typ)(V/μs) |
Schaltkreisstrom (Typ)(mA) |
EMARMOUR™ (Hohe EMI-Immunität) |
Nano Cap™ (Stabiler Ausgang) |
Gehäuse | ComfySIL™ Funktionale Sicherheitskategorie |
Automotive Grade (AEC-Q100-qualifiziert) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
CMOS | BD77501G | 1 | 7.0 to 15 |
27mV@25˚C | 0.001 | 10 | 1.3 | ✓ | ✓ | SSOP5 | – | – |
BD77502FVM | 2 | 2.6 | MSOP8 | – | – | |||||||
BD77504FV | 4 | 5.2 | SSOP-B14 | – | – |
Komparatoren
■Komparator mit hoher EMI-Immunität und offenen Kollektor-Ausgängen
Elementstruktur | Teilenummer | Kanal | Versorgungsspannung (V) |
Eingangs-Offsetspannung (Max) |
Eingangsvorspannungsstrom (Typ)(nA) |
Anstiegsrate (Typ)(V/μs) |
Schaltkreisstrom (Typ)(mA) |
EMARMOUR™ (Hohe EMI-Immunität) |
Nano Cap™ (Stabiler Ausgang) |
Gehäuse | ComfySIL™ Funktionale Sicherheitskategorie |
Automotive Grade (AEC-Q100-qualifiziert) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Bipolar | BA82903YF-C | 2 | 2.0 to 36 |
5mV@25˚C 9mV@−40 bis 125˚C |
50 | 1.3 | 0.6 | ✓ | - | SOP8 | FSs | JA |
BA82903YFVM-C | MSOP8 | FSs | JA | |||||||||
BA82901YF-C | 4 | 0.8 | SOP14 | FSs | JA | |||||||
BA82901YFV-C | SSOP-B14 | FSs | JA |
■Komparator mit hoher EMI-Immunität und offenen Kollektor-Ausgängen für 150°C Betrieb
Elementstruktur | Teilenummer | Kanal | Versorgungsspannung (V) |
Eingangs-Offsetspannung (Max) |
Eingangsvorspannungsstrom (Typ)(nA) |
Anstiegsrate (Typ)(V/μs) |
Schaltkreisstrom (Typ)(mA) |
EMARMOUR™ (Hohe EMI-Immunität) |
Nano Cap™ (Stabiler Ausgang) |
Gehäuse | ComfySIL™ Funktionale Sicherheitskategorie |
Automotive Grade (AEC-Q100-qualifiziert) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Bipolar | LM8391EYG-C | 1 | 3.0 to 36 |
5mV@25˚C 9mV@−40 bis 150˚C |
50 | 1.3 | 0.3 | ✓ | - | SSOP5 | FSs | JA |
LM2903EYF-C | 2 | 0.6 | SOP8 | FSs | JA | |||||||
LM2903EYFJ-C | SOP-J8 | FSs | JA | |||||||||
LM2903EYFVM-C | MSOP8 | FSs | JA | |||||||||
LM2901EYFV-C | 4 | 1.2 | SSOP-B14 | FSs | JA |
*EMARMOUR™, Nano Cap™ und ComfySIL™ sind Marken oder eingetragene Marken von ROHM Co., Ltd.
