BD71847AMWV von ROHM – optimiertes Power-Management-IC für die i.MX 8M Mini-Applikationsprozessoren von NXP Semiconductors
Neues Power-Management-IC für smarte Endgeräte, wie vernetzte Audio- und Displayanwendungen, smarte Lautsprecher mit längerer Betriebszeit und kleineren Abmessungen

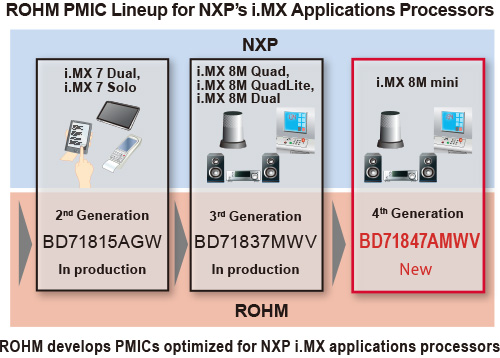

ROHM bietet mit dem BD71847AMWV, ein hochintegriertes, effizientes Power-Management-IC (PMIC) für die Applikationsprozessoren der i.MX 8M Mini-Familie von NXP® Semiconductors. Der BD71847AMWV ist das neueste Produkt in ROHMs wachsendem PMIC-Portfolio. Zusammen mit dem BD71837MWV, der vor einem Jahr zur Unterstützung der leistungsstarken i.MX 8M Quad- und Dual-Prozessoren vorgestellt wurde, bietet ROHM nun Stromversorgungslösungen für alle Mitglieder der i. MX 8M-Familie.
„ROHM ist ein geschätzter Partner unseres i.MX-Ecosystems. Der BD71847AMWV ist eine gute Wahl für Anwender der i.MX 8M Mini-Applikationsprozessoren, die auf der Suche nach maximaler Performance sind. Das Power-Management-IC ist beispielsweise auf einem NXP-Referenzboard und bietet dort eine optimierte Single-Chip-Lösung zur Stromversorgung des Prozessors“, sagt Leonardo Azevedo, i.MX Senior Director of Marketing bei NXP Semiconductors.
Die i.MX 8M Mini-Applikationsprozessoren verfügen über überragende Rechen-, Audio-, Video- und Grafikleistung. Anwender können damit kostengünstig Sprachschnittstellen in Audio-/Video-Streaming-Geräte implementieren. Für geringe Stromaufnahme im Standby-Betrieb enthalten die Prozessoren bis zu vier ARM®-Cortex®-A53-Kerne, die mit bis zu 1,8 GHz arbeiten, sowie einen ARM-Cortex-M4 mit Taktraten bis zu 400 MHz. Die i.MX 8M Mini-Familie unterstützt 1080p-Videoverarbeitung, 2D/3D-Grafik, erweiterte Audiofunktionen und verschiedene Hochgeschwindigkeitsschnittstellen. Dies prädestiniert sie für eine Vielzahl von Konsumgüter- und Industrieanwendungen.
Der BD71847AMWV nutzt die Expertise von ROHM im Bereich der Analog-Power-Technologie und fortschrittlicher BCD-Prozesse. Er integriert alle für die i.MX 8M Mini-Applikationsprozessoren erforderlichen Stromversorgungen sowie die Versorgungen für DDR-Memory und gemeinsame System-I/Os. Neben den hocheffizienten DC/DC-Spannungsreglern mit einem branchenführenden Wirkungsgrad von bis zu 95% verfügt der PMIC über einen programmierbaren Power-Sequenzer für flexible Ein- und Ausschaltsequenzen, eine passende Hardwareschnittstelle zum i.MX 8M Mini-Prozessor, gepufferten Sleep-Clock, Schutzfunktionen etc.. Der hohe Integrationsgrad, die individuellen Anpassungsmöglichkeiten für die i.MX 8M Mini-Applikationsprozessoren und die Programmierbarkeit helfen, die Entwicklungszeit zu verkürzen, die Stücklistenkosten des Systems zu senken und den Platzbedarf der Lösung zu minimieren.
ROHM wird auch in Zukunft sein Produktportfolio weiter ausbauen, um zukünftige Mitglieder der i.MX 8M-Familie zu unterstützen und optimierte Lösungen für verschiedene Anwendungen und Marktsegmente anzubieten.
Verfügbarkeit: Der BD71847AMWV ist seit März in Muster- und ab August in OEM-Stückzahlen erhältlich.
Wesentliche Merkmale

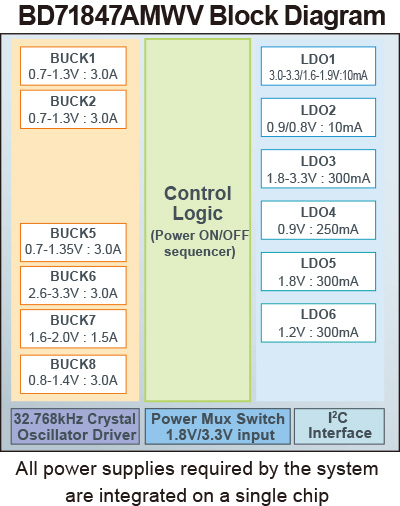

1. All-in-One-System PMIC optimiert für den i.MX 8M Mini Applikationsprozessor Die Stromversorgungsschaltung des BD71847AMWV ist für den Leistungsbedarf der i.MX 8M Mini-Applikationsprozessoren ausgelegt. Der PMIC integriert sechs DC/DC-Buck-Wandler, sechs LDOs, einen 1,8V/3,3V-Leistungsschalter für SDXC-Karten, 32-kHz Quarzoszillator, einen gepufferten Ausgangstakt, umfangreiche Überwachungs- und Schutzschaltungen sowie einen programmierbaren Sequenzer und die Steuerlogik für Power-States. Neben der Versorgung des Applikationsprozessors kann das PMIC Speicher und Systemperipherie mit Energie versorgen. Der hohe Integrationslevel reduziert die Stücklistenkosten und den Platzbedarf für das gesamte System. Der Eingangsspannungsbereich von 2,7 V bis 5,5 V unterstützt eine Vielzahl von Stromquellen, von einzelligen Li-Ionen-Batterien über USB bis hin zum Netzteil.

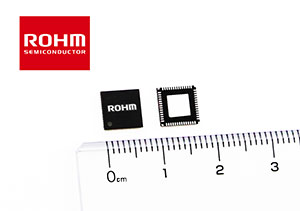

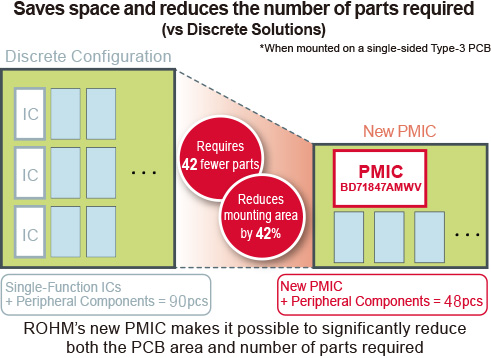

2. Kompakte Abmessungen und kostengünstiges Leiterplattendesign Alle notwendigen Stromversorgungsfunktionen sind in einem kompakten 7 mm x 7 mm großen QFN-Gehäuse mit 56 Pins integriert. Das Pin-Layout ist so ausgelegt, dass ein einfacher Anschluss an NXPs i.MX 8M Mini-Prozessor und den DDR-Speicher gewährleistet ist. Dies reduziert Entwicklungsaufwand und -risiko erheblich. Durch die Integration aller erforderlichen Komponenten werden im Vergleich zu diskreten Lösungen 42 Bauelemente weniger benötigt und die Leiterplattenfläche wird um bis zu 42 Prozent reduziert (Typ-3-Leiterplatte für einseitige Montage). Bei doppelseitiger Montage können Platinen-Abmessungen mit weniger als 300 mm2 erreicht werden.2
3. Konfigurierbarkeit und Programmierbarkeit zur Optimierung einer Vielzahl von Systemdesigns Der BD71847AMWV verfügt über einen programmierbaren Power-Control-Sequenzer der verschiedene Applikationen und Anwendungsfälle unterstützen kann. Viele Betriebsparameter wie Ausgangsspannung, Leistungszustandsübergänge, Reset-Verhalten etc. sind per OTP konfigurierbar und/oder per Software programmierbar.
Spezifikationen
Eingangsspannungsbereich: 2,7 V bis 5,5 V
sechs programmierbare Buck-DC/DC-Wandler
sechs universell einsetzbare LDOs
OTP-konfigurierbarer und softwareprogrammierbarer Power-Control-Sequenzer
1,8V / 3,3V Leistungsmultiplexer für Hochgeschwindigkeits-SDXC-Karte
Power Button Funktionalität
32,768kHz Quarzoszillator
Umfangreiche Sicherheitsfunktionen (Softstart, Fehlererkennung bei den Stromversorgungsleitungen, Überspannung, Überstrom etc.)
I2C Schnittstelle (1 MHz max.)

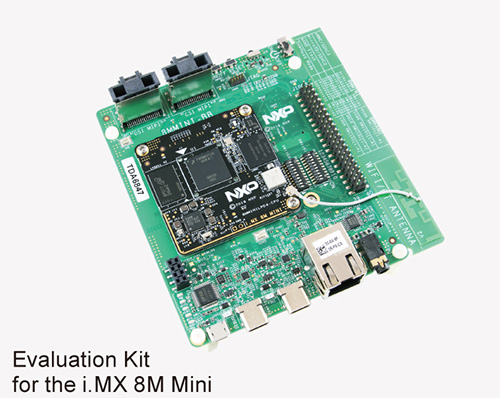

Eine Entwicklungsumgebung, mit der Anwender den BD71847AMWV einfach evaluieren können, gibt es ebenfalls. Der Power-Management-IC ist im i.MX 8M Mini-Evaluation-Kit von NXP enthalten, sein Treiber in das Board-Support-Package des Evaluation-Kits integriert. Weitere Informationen über PMIC-Datenblätter, Evaluierungstools und Design-In-Sicherheitsunterlagen gibt es unter: https://www.rohm.com/web/global/products/-/product/BD71847AMWV
BD71847AMWV von ROHM – optimiertes Power-Management-IC für die i.MX 8M Mini-Applikationsprozessoren von NXP Semiconductors
Neues Power-Management-IC für smarte Endgeräte, wie vernetzte Audio- und Displayanwendungen, smarte Lautsprecher mit längerer Betriebszeit und kleineren Abmessungen
ROHM bietet mit dem BD71847AMWV, ein hochintegriertes, effizientes Power-Management-IC (PMIC) für die Applikationsprozessoren der i.MX 8M Mini-Familie von NXP® Semiconductors. Der BD71847AMWV ist das neueste Produkt in ROHMs wachsendem PMIC-Portfolio. Zusammen mit dem BD71837MWV, der vor einem Jahr zur Unterstützung der leistungsstarken i.MX 8M Quad- und Dual-Prozessoren vorgestellt wurde, bietet ROHM nun Stromversorgungslösungen für alle Mitglieder der i. MX 8M-Familie.
„ROHM ist ein geschätzter Partner unseres i.MX-Ecosystems. Der BD71847AMWV ist eine gute Wahl für Anwender der i.MX 8M Mini-Applikationsprozessoren, die auf der Suche nach maximaler Performance sind. Das Power-Management-IC ist beispielsweise auf einem NXP-Referenzboard und bietet dort eine optimierte Single-Chip-Lösung zur Stromversorgung des Prozessors“, sagt Leonardo Azevedo, i.MX Senior Director of Marketing bei NXP Semiconductors.
Die i.MX 8M Mini-Applikationsprozessoren verfügen über überragende Rechen-, Audio-, Video- und Grafikleistung. Anwender können damit kostengünstig Sprachschnittstellen in Audio-/Video-Streaming-Geräte implementieren. Für geringe Stromaufnahme im Standby-Betrieb enthalten die Prozessoren bis zu vier ARM®-Cortex®-A53-Kerne, die mit bis zu 1,8 GHz arbeiten, sowie einen ARM-Cortex-M4 mit Taktraten bis zu 400 MHz. Die i.MX 8M Mini-Familie unterstützt 1080p-Videoverarbeitung, 2D/3D-Grafik, erweiterte Audiofunktionen und verschiedene Hochgeschwindigkeitsschnittstellen. Dies prädestiniert sie für eine Vielzahl von Konsumgüter- und Industrieanwendungen.
Der BD71847AMWV nutzt die Expertise von ROHM im Bereich der Analog-Power-Technologie und fortschrittlicher BCD-Prozesse. Er integriert alle für die i.MX 8M Mini-Applikationsprozessoren erforderlichen Stromversorgungen sowie die Versorgungen für DDR-Memory und gemeinsame System-I/Os. Neben den hocheffizienten DC/DC-Spannungsreglern mit einem branchenführenden Wirkungsgrad von bis zu 95% verfügt der PMIC über einen programmierbaren Power-Sequenzer für flexible Ein- und Ausschaltsequenzen, eine passende Hardwareschnittstelle zum i.MX 8M Mini-Prozessor, gepufferten Sleep-Clock, Schutzfunktionen etc.. Der hohe Integrationsgrad, die individuellen Anpassungsmöglichkeiten für die i.MX 8M Mini-Applikationsprozessoren und die Programmierbarkeit helfen, die Entwicklungszeit zu verkürzen, die Stücklistenkosten des Systems zu senken und den Platzbedarf der Lösung zu minimieren.
ROHM wird auch in Zukunft sein Produktportfolio weiter ausbauen, um zukünftige Mitglieder der i.MX 8M-Familie zu unterstützen und optimierte Lösungen für verschiedene Anwendungen und Marktsegmente anzubieten.
Verfügbarkeit: Der BD71847AMWV ist seit März in Muster- und ab August in OEM-Stückzahlen erhältlich.
Wesentliche Merkmale
1. All-in-One-System PMIC optimiert für den i.MX 8M Mini Applikationsprozessor
Die Stromversorgungsschaltung des BD71847AMWV ist für den Leistungsbedarf der i.MX 8M Mini-Applikationsprozessoren ausgelegt. Der PMIC integriert sechs DC/DC-Buck-Wandler, sechs LDOs, einen 1,8V/3,3V-Leistungsschalter für SDXC-Karten, 32-kHz Quarzoszillator, einen gepufferten Ausgangstakt, umfangreiche Überwachungs- und Schutzschaltungen sowie einen programmierbaren Sequenzer und die Steuerlogik für Power-States. Neben der Versorgung des Applikationsprozessors kann das PMIC Speicher und Systemperipherie mit Energie versorgen. Der hohe Integrationslevel reduziert die Stücklistenkosten und den Platzbedarf für das gesamte System. Der Eingangsspannungsbereich von 2,7 V bis 5,5 V unterstützt eine Vielzahl von Stromquellen, von einzelligen Li-Ionen-Batterien über USB bis hin zum Netzteil.
2. Kompakte Abmessungen und kostengünstiges Leiterplattendesign
Alle notwendigen Stromversorgungsfunktionen sind in einem kompakten 7 mm x 7 mm großen QFN-Gehäuse mit 56 Pins integriert. Das Pin-Layout ist so ausgelegt, dass ein einfacher Anschluss an NXPs i.MX 8M Mini-Prozessor und den DDR-Speicher gewährleistet ist. Dies reduziert Entwicklungsaufwand und -risiko erheblich. Durch die Integration aller erforderlichen Komponenten werden im Vergleich zu diskreten Lösungen 42 Bauelemente weniger benötigt und die Leiterplattenfläche wird um bis zu 42 Prozent reduziert (Typ-3-Leiterplatte für einseitige Montage). Bei doppelseitiger Montage können Platinen-Abmessungen mit weniger als 300 mm2 erreicht werden.2
3. Konfigurierbarkeit und Programmierbarkeit zur Optimierung einer Vielzahl von Systemdesigns
Der BD71847AMWV verfügt über einen programmierbaren Power-Control-Sequenzer der verschiedene Applikationen und Anwendungsfälle unterstützen kann. Viele Betriebsparameter wie Ausgangsspannung, Leistungszustandsübergänge, Reset-Verhalten etc. sind per OTP konfigurierbar und/oder per Software programmierbar.
Spezifikationen
Eine Entwicklungsumgebung, mit der Anwender den BD71847AMWV einfach evaluieren können, gibt es ebenfalls. Der Power-Management-IC ist im i.MX 8M Mini-Evaluation-Kit von NXP enthalten, sein Treiber in das Board-Support-Package des Evaluation-Kits integriert. Weitere Informationen über PMIC-Datenblätter, Evaluierungstools und Design-In-Sicherheitsunterlagen gibt es unter: https://www.rohm.com/web/global/products/-/product/BD71847AMWV
