ROHMs neue LTR50-Serie niederohminger Hochleistungs-Dickschicht-Chipwiderstände mit breiten Anschlüssen bietet branchenführende TCR-Eigenschaften

LTR50-Serie verbessert die Zuverlässigkeit bei Anwendungen zur Strom-Detektion

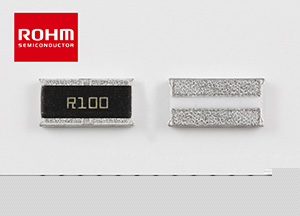

New LTR50 Series of Wide Terminal Low-Ohmic High Power Thick-Film Chip Resistors

ROHM kündigt die Verfügbarkeit einer neuen Produktlinie von Hochleistungs-Dickschicht-Chipwiderständen mit breiten Anschlüssen an. Die LTR50-Serie bietet 48 Widerstandswerte zwischen 10 mΩ und 910 mΩ und einen branchenführenden TCR-Wert von ±100 ppm/°C bei 100 mΩ. Zudem zeichnet sie sich durch einen weiten Betriebstemperaturbereich von –55 °C bis +155 °C aus. Die Chipwiderstände eignen sich ideal für die Stromerkennung in einer Vielzahl von Applikationen wie Wechselrichter, Netzteile und energieeffiziente Geräte.

Eine gründliche Überprüfung des Widerstandsmaterials ermöglichte es ROHM, die Nennleistung von Chipwiderständen mit der kompakten Größe 2550 (2,5 mm x 5,0 mm, t = 0,55 mm) auf 2 W zu verbessern. Dies ist ein vier Mal höherer Wert im Vergleich zu herkömmlichen Versionen mit kurzen Anschlüssen. Die neue Familie trägt nicht nur zu einer erheblichen Energieeinsparung bei, sondern fördert auch die Miniaturisierung in Hochleistungsanwendungen. Durch Optimierung der Elementstruktur ist es ROHM zudem gelungen, bei Dickschicht-Chipwiderständen mit den Anschlüssen an der Längsseite erstklassige TCR-Eigenschaften (Temperaturkoeffizient des Widerstands) zu realisieren. Das Ergebnis sind minimale Widerstandsschwankungen bei Temperaturänderungen, was eine hochgenaue Strommessung ermöglicht.

In den letzten Jahren ist in einer Vielzahl von Anwendungen die Anzahl der Stromüberwachungsschaltungen deutlich gestiegen. Dies hat die Nachfrage nach Strommesswiderständen zur Kontrolle und Verwaltung des Stromflusses erhöht. Das signifikante Wachstum bei Embedded-Komponenten erfordert kompakte Hochleistungs-Widerstände.

ROHM ist weiterhin branchenweit führend in der Produktentwicklung, angefangen bei den weltweit ersten Chipwiderständen. Für Anwendungen, die Zuverlässigkeit erfordern, bietet ROHM Widerstände mit Eigenschaften wie hohe Leistung, Überspannungsschutz und schwefelresistente Produktserien an. Diese wurden in der Industrie gut angenommen. Die neue Familie niederohmiger Chipwiderstände unterstützt eine noch größere Anwendungsvielfalt. Auch in Zukunft wird ROHM die neuesten proprietären Technologien und sein Know-how nutzen, um sein branchenführendes Portfolio um Produkte zu erweitern, die auf die Bedürfnisse der Anwender zugeschnitten sind.

Auswahl niederohmige Stromerkennungswiderstände

Low Ohmic Current Detection Resistor Selection Chart

Hauptmerkmale

1. Der überlegene Temperaturkoeffizient des Widerstands (TCR) gewährleistet eine hochgenaue Stromerkennung

TCR Comparison

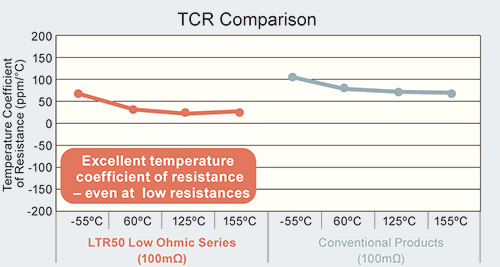

Der TCR steigt im Allgemeinen mit abnehmendem Widerstand. Durch die Optimierung der resistiven Elementstruktur erzielte ROHM jedoch erstklassige TCR-Eigenschaften. Bei 100 mΩ liefert die LTR50-Serie zum Beispiel einen TCR von ±100 ppm/°C und gewährleistet auf diese Weise einen stabilen Widerstand.



2. Vier Mal höhere Nennleistung als bei herkömmlichen Produkten hilft Platz zu sparen

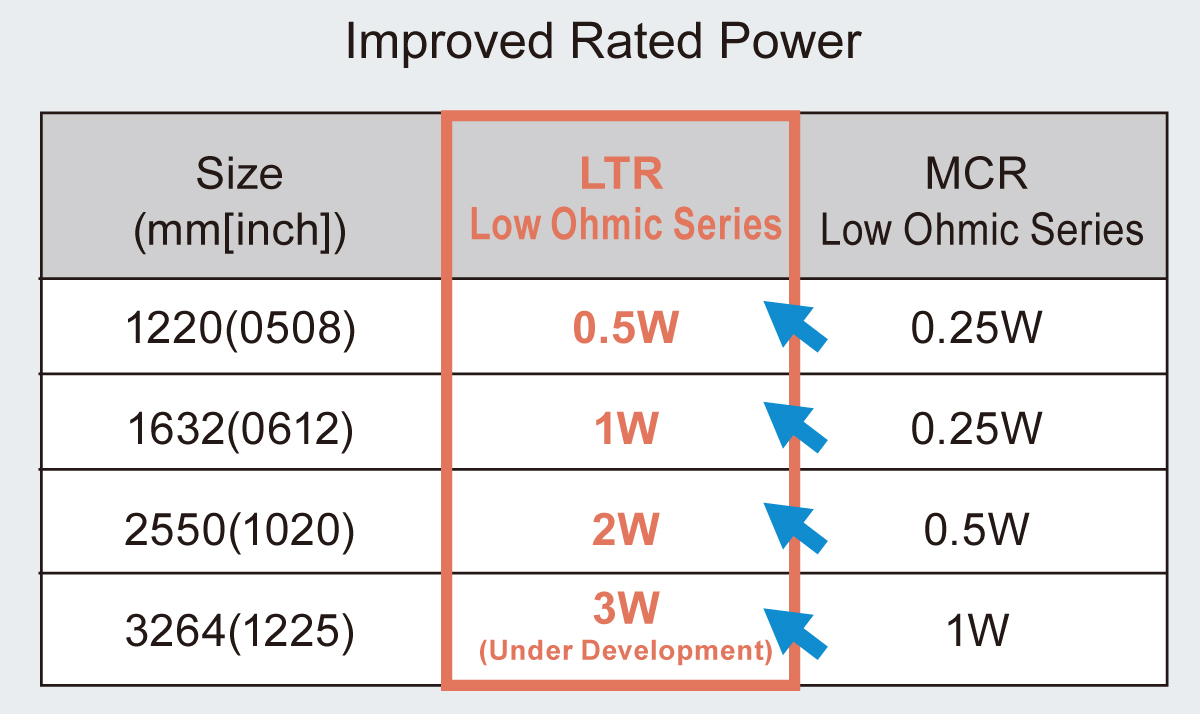

Eine gründliche Überprüfung des Widerstandsmaterials ermöglichte es, die Nennleistung von Chipwiderständen mit der kompakten Größe 2550 (2,5 mm x 5,0 mm, t = 0,55 mm) auf 2 Watt zu verbessern – ein vier Mal höherer Wert als bei ROHMs konventioneller niederohmiger MCR50-Serie (0,5 W). Die Anwender können durch den Einsatz kleinerer Widerstände die vorhandenen Abmessungen reduzieren.



Produktpalette der Chipwiderstände

Part No. Size Code
mm(inch)
Rated power [70(ºC)] Tolerance Temperature Coefficient of Resistance(ppm/ºC) Resistance Range Operating Temp. (ºC) Automotive Grade AEC-Q200
LTR10 1220 (0508) 0.5W (1/2W) J(±5%)
F(±1%)
±150 47mΩ to 9.1Ω (E24 Series) -55 to +155 YES
LTR18 1632 (0612) 1W J(±5%)
F(±1%)
0 to 300
0 to 200
0 to 150
±100
10mΩ to 18mΩ (E24 Series)
20mΩ to 47mΩ (E24 Series)
51mΩ to 470mΩ (E24 Series)
510mΩ to 1Ω (E24 Series)
LTR50NEW 2550 (1020) 2W J(±5%)
F(±1%)
0 to 300
0 to 200
0 to 150
±100
10mΩ to 18mΩ (E24 Series)
20mΩ to 47mΩ (E24 Series)
51mΩ to 91mΩ (E24 Series)
100mΩ to 910mΩ (E24 Series)
*LTR100 3264 (1225) 3W J(±5%)
F(±1%)
0 to 300
0 to 200
0 to 150
10mΩ to 18mΩ (E24 Series)
20mΩ to 47mΩ (E24 Series)
51mΩ to 91mΩ (E24 Series)
Preparing

*Under Development



Temperaturkoeffizient des Widerstands (TCR)

Der Innenwiderstand vieler Materialien ändert sich unter dem Einfluss von Temperaturschwankungen. Diese Änderungsrate wird als Temperaturkoeffizient des Widerstands oder TCR bezeichnet. Je niedriger dieser Wert ist, desto geringer fällt die Widerstandsänderung bei einem Wechsel der Umgebungstemperatur aus, so dass Schwankungen während des Betriebs unterdrückt werden können.
