LMR1802G-LB
LMR™ Serie, Rauscharmer CMOS-Operationsverstärker mit niedrigem Eingangsoffset
LMR1802G-LB
LMR™ Serie, Rauscharmer CMOS-Operationsverstärker mit niedrigem Eingangsoffset
Der LMR1802G-LB ist ein Präzisions-CMOS-Operationsverstärker, dersich durch geringes Rauschen, niedrige Eingangsoffsetspannung und niedrigen Eingangsversorgungsstrom auszeichnet. Er eignet sich für Geräte, die mit Batterien betrieben werden und Sensoren verwenden, die einen Verstärker benötigen.
Produktdetails
Spezifikationen:
Power Supply (Min.) [V] (+5V=5, ±5V=10)
2.5
Power Supply (Max.) [V] (+5V=5, ±5V=10)
5.5
Channel
1
Circuit Current (Typ.) [mA/ch]
1.1
Input Offset Voltage (Max.) [mV]
0.45
Input Bias Current (Typ.) [nA]
0.0005
Slew Rate (Typ.) [V/µs]
1.1
Input Voltage Range [V]
VSS to VDD-1.0
Output Voltage Range [V]
VSS+0.005 to VDD-0.007
Voltage gain (Typ.) [dB]
140
Equivalent input noise voltage (Typ.) [nV/√Hz]
2.9
Output current (Typ.) [mA]
3.5
CMRR (Typ.) [dB]
105
PSRR (Typ.) [dB]
125
GBW (Typ.) [MHz]
3
Operating Temperature (Min.) [°C]
-40
Operating Temperature (Max.) [°C]
125
Package Size [mm]
2.9x2.8 (t=1.25)
Eigenschaften:
- Long Time Support Product for Industrial Applications.
- Low Input-Referred Noise Voltage Density
- Driving High Capacitive Load
- Full-Swing Output
Unterstützende Informationen
LMR1802G-LB reduziert die äquivalente Eingangs-Rauschdichte im Vergleich zu herkömmlichen Produkten um die Hälfte auf 2,9nV/√Hz bei 1 kHz bzw. 7,8nV/√Hz bei 10 Hz und kann damit dazu beitragen die Leistung von Sensoren erheblich zu verbessern. Darüber hinaus sorgen die erstklassige Phasenlage von 68° und die kapazitive Lasttoleranz von 500pF für eine ausgezeichnete Stabilität. Dies ermöglicht nicht nur eine präzise Verstärkung auch kleiner Spannungen in der Größenordnung von einigen µV, sondern gewährleistet auch die Unterstützung von Anwendungen mit hochpräziser Abtastung. Beispiele hierfür sind Beschleunigungssensoren in Sonarsystemen und optische Sensoren, die ultra-kleine Signale verarbeiten. Der LMR1802G-LB verfügt über ein SSOP5-Gehäuse mit Abmessungen von 2,9mm x 2,8mm x 1,25mm. Weitere Spezifikationen sind eine Eingangs-Offsetspannung von 450µV, ein Eingangs-Bias-Strom von nur 0,5pA sowie ein Versorgungsspannungsbereich von 2,5V bis 5,5V. Der Betriebstemperaturbereich liegt zwischen –40°C und +125°C.
※ ROHM July 2018 study
Wesentliche Merkmale

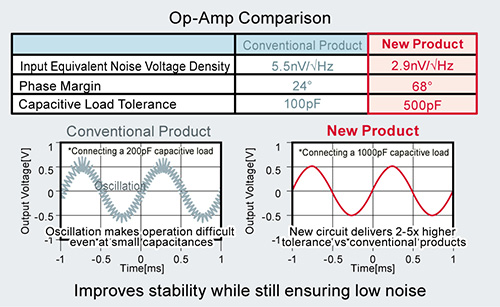

Um das extrem geringe Rauschen zu erreichen, kombiniert ROHM bei diesem neuen Produkt seine bewährten Analogtechnologien: Schaltungsdesign (neue Schaltung in der differentiellen Eingangsstufe), Layout (über viele Jahre kultiviertes Analogdesign) und Produktionsprozesse (optimiert für geringes Rauschen). In der Vergangenheit gab es beim Versuch, das Rauschen in Operationsverstärkern zu verringern Probleme, wie zum Beispiel schlechte Phasenlage und kapazitive Lastkennlinien sowie Schwingungen, die das Schaltungsdesign erschwerten. Durch die Einführung einer neuen Schaltung in der differentiellen Eingangsstufe konnte ROHM ein branchenweit niedriges Rauschen mit einer Phasenlage von 68° und einer kapazitiven Lasttoleranz von 500pF erreichen.
Dies trägt dazu bei, das Detektionsvermögen von Sensorsignalen gegenüber herkömmlichen Lösungen zu verbessern und ermöglicht eine genaue Spannungsverstärkung von Signalen in der Größenordnung von µV.
Minimiert Eingangsoffsetspannung und Eingangs-Bias-Strom
Bei der Konfiguration eines Operationsverstärkers sollte die Ausgangsspannung 0V sein, wenn der Eingang 0V ist. Oft wird jedoch eine Offsetspannung als Fehler erzeugt. Ein großer Eingangs-Bias-Strom am Operationsverstärker beeinflusst selbst bei einer hohen Ausgangsimpedanz des Sensors die Ausgangsspannung des Sensors. Für eine optimale Performance müssen diese beiden Fehlerfaktoren so klein wie möglich gehalten werden. Der LMR1802G-LB erreicht durch eine Eingangs-Offsetspannung von 450µV und einen Eingangs-Bias-Strom von nur 0,5pA (vier Mal bzw. zwei Mal weniger als herkömmliche Produkte) eine hochgenaue Verstärkung.
Anwendungsbeispiele
- Abstandsmessgeräte mit Sonar- und optischen Sensoren
- Sicherheitssysteme, IR-Fernbedienungen, Nachtsichtgeräte und andere mit IR-Sensoren ausgestattete Geräte
- Geräte mit hohen Anforderungen an die Genauigkeit (z.B. HDD)
- Durchflussmesser und Gaswarngeräte
- Weitere Industrie- und Verbraucheranwendungen mit integrierten Sensoren, die eine hohe Messgenauigkeit erfordern.
Referenzdesign / Anwendungsevaluierungskit
-
- Reference Design - REFSENS002
- Reference Board forLow-side Current Sensing Circuit
In the fields of automobiles and industrial equipment, low-side current sensing circuits are used for functions such as current (voltage) control, overcurrent limit, and remaining battery level detection. Shunt-resistor low-side current sensing circuits are the most general solution. The REFSENS002 is a shunt resistor and low offset operational amplifier current sensing reference design. Design data, including heat generation evaluations, is published on Web site, so please use it as a design reference to help reduce design man-hours.
-
- Application EVK - APEVK66001
- Industrial 3.6kW Totem Pole PFC Application EVK
Various applications are equipped with AC/DC functions, and the Totem Pole PFC topology is the standard circuit.The TPPFCSIC-EVK-301 implements a single-phase AC/DC conversion stage in Totem Pole PFC topology. Key components are ROHM Gen.4 SiC MOSFETs (SCT4045DR) as the main high-frequency switching elements, as well as the BM61S41 single-channel isolated gate driver IC. In addition, SJ MOSFETs and auxiliary power supply, among other components from ROHM, were utilized to create a high-performance AC/DC circuit for single-phase operation.TPPFCSIC-EVK-301 reaches up to 98.5％ efficiency at 230Vac.If this Totem Pole PFC reference design is coupled with a secondary stage of comparable efficiency, it becomes possible to achieve the 80+ Titanium target efficiency of power supply products. Moreover, this contributes to enhancing the Annual Performance Factor (APF) of air conditioners.
This reference design consists of two boards. Each is shown below.
- TPPFCSIC-EVK-201_PCB3051：Totem Pole PFC Board
- TPPFCSIC-EVK-201_PCB3052 : AUX Power Supply Board
The software for this reference design can be downloaded from below.
[TPPFCSIC-EVK-301_SW.zip Download]
