BM2SCQ123T-LBZ
Quasi-resonanter AC/DC-Wandler mit eingebautem 1700 V SiC-MOSFET

Der BM2SCQ123T-LBZ ist ein quasi-resonanter AC/DC-Wandler, der ein optimales System für alle Produkte mit einer Steckdose bietet. Der quasiresonante Betrieb ermöglicht ein sanftes Schalten und trägt dazu bei, die EMI niedrig zu halten. Der IC kann einfach verwendet werden, da er einen 1700 V/4 A SiC (Silicon-Carbide) MOSFET beinhaltet. Mit Stromerfassungswiderständen als externe Bauelemente wird eine hochflexible Ausführung erreicht. Der Burst-Betrieb reduziert eine Eingangsleistung bei geringer Last. Er beinhaltet verschiedene Schutzfunktionen, wie Softstartfunktion, Burst-Betrieb, Überstrombegrenzung pro Zyklus, Überspannungsschutz, Überlastschutz.

Produktdetails


Teilenummer | BM2SCQ123T-LBZ
Status | Empfohlen
Gehäuse | TO220-6M
Gehäusetyp | Tube
Einheitenmenge | 238
Minimale Gehäusemenge | 34
RoHS | Ja

Spezifikationen:

AC Monitor Function

No

BR UVLO

No

Current Detection Resistors

External

Dynamic Over Current Detection

No

External LATCH Function

No

FB OLP

Auto Restart

Frequency Reduction Function

Yes

Over Current Detection Voltage (typ.)[V]

0.7

VH Terminal UVLO

No

ZT OVP

Latch

FET

SiC-MOSFET Integrated

Controller Type

QR

Vin1(Min.)[V]

15

Vin1(Max.)[V]

27.5

Withstand Voltage [V]

1700

SW Frequency (Max.)[kHz]

120

VCC OVP

Auto Restart

BR PIN

No

On Resistor (MOSFET)[Ω]

1.12

Channel

1

Light Load mode

Yes

EN

No

Soft Start

Yes

Thermal Shut-down

Yes

Under Voltage Lock Out

Yes

Operating Temperature (Min.)[°C]

-40

Operating Temperature (Max.)[°C]

105

Package Size [mm]

10x15 (t=4.7)

Find Similar

Eigenschaften:

  • Long Time Support Product for Industrial Applications
  • 6 Pins: TO220-6M Package
  • Built-in 1700 V/4 A/1.2 Ω SiC-MOSFET
  • Quasi-resonant Type (Low EMI)
  • Frequency Reduction Function
  • Low Current Consumption (19 μA) during Standby
  • Burst Operation at Light Load
  • SOURCE Pin Leading Edge Blanking
  • VCC UVLO (Under Voltage Drop Out protection)
  • VCC OVP (Over Voltage Protection)
  • Over Current Protection Circuit per Cycle
  • Soft Start Function
  • ZT Pin Trigger Mask Function
  • ZT OVP (Over Voltage Protection)

Unterstützende Informationen



ROHMs BM2SCQ12xT-LBZ Serie besteht aus den ersten AC/DC-Wandler-ICs mit integriertem 1700V SiC-MOSFET. Diese Serie löst viele der Designprobleme, die bei diskreten Lösungen auftreten. Die Implementierung von Quasi-Resonant-Operation Mode reduziert die Einschaltverluste und verbessert das EMV-Verhalten. Daurch ermöglicht sie große Energieeinsparungen sowie eine effiziente Konfiguration der AC/DC-Wandler. Die Integration eines SiC-MOSFETs und eines für Hilfsstromversorgungen für Industrieanlagen optimierten Regelkreises in einem IC-Gehäuse reduziert die Anzahl externer Bauteile im Vergleich zu herkömmlichen Konfigurationen erheblich (von zwölf Komponenten plus Kühlkörper zu einem einzigen IC). Darüber hinaus minimiert sie sowohl das Ausfallrisiko von Komponenten als auch den Entwicklungsaufwand bei der Einführung von SiC-MOSFETs. Das neue Produkt steigert die Energieeffizienz um 5% und verringert die Verlustleistung um 28%. Diese Eigenschaften ermöglichen industrielle Anwendungen mit erheblich geringeren Abmessungen, verbesserter Zuverlässigkeit und höherer Energieeinsparung.

ROHM wird auch in Zukunft Leistungshalbleiter wie SiC-Bauelemente und ICs zu deren Ansteuerung entwickeln und optimierte Lösungen anbieten, die die Energieeinsparung und Leistung in Industrieanlagen verbessern.

Wesentliche Vorteile

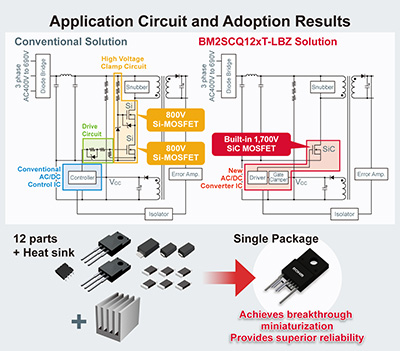

1. Erhebliche Miniaturisierung, da ein IC-Gehäuse zwölf Komponenten und einen Kühlkörper ersetzt

Die neuesten Produkte von ROHM ersetzen bis zu zwölf Komponenten (einen AC/DC-Wandler-IC, zwei 800V Si-MOSFETs, drei Zenerdioden, sechs Widerstände) und einen Kühlkörper durch ein einziges Gehäuse. Dies verringert die Anzahl der erforderlichen externen Bauteile erheblich. Zusätzlich ermöglicht die hohe Spannungsfestigkeit des internen SiC-MOSFETs und die geringe Empfindlichkeit gegen Spannungsrauschen, die Größe der Bauteile zur Unterdrückung von Störungen zu reduzieren.

2. Reduziert Arbeitszeiten und Risiken; mehrere integrierte Schutzfunktionen gewährleisten hohe Zuverlässigkeit

Das monolithische Design reduziert die für die Komponentenauswahl und Zuverlässigkeitsbewertung der Klemm- und Ansteuerschaltungen erforderlichen Arbeitsstunden, minimiert das Ausfallrisiko der Komponenten und vereinfacht den Entwicklungsaufwand für die Einführung von SiC-MOSFETs. Zusätzlich sind ein Überlastschutz (FB OLP), ein Überspannungsschutz (VCC OVP) des Versorgungsspannungs-Pins und eine hochgenaue thermische Abschaltfunktion (TSD) (erreicht durch die eingebauten SiC-MOSFETs) sowie Überstrom- und sekundäre Überspannungsschutzfunktionen eingebaut. Die Integration mehrerer Schutzschaltungen für industrielle Stromversorgungen mit Dauerbetrieb verbessert die Zuverlässigkeit des Systems erheblich.

3. Erhebliche Energieeinsparung durch Maximierung der SiC-MOSFET-Leistung

AC/DC Converter Efficiency Comparison: Si vs SiC

Die integrierte Gate-Treiberschaltung ist für den internen SiC-MOSFET optimiert. Sie verbessert den Wirkungsgrad gegenüber herkömmlichen Si-MOSFETs um bis zu 5% (laut einer Studie von ROHM im April 2018). Für den Regelreis wird ein Pseudoresonanzverfahren verwendet, das im Vergleich zu herkömmlichen PWM-Systemen einen Betrieb mit höherem Wirkungsgrad und geringerem Rauschen ermöglicht. Es minimert dadurch die Auswirkungen von Rauschen in Industrieanlagen.

Anwendungsbeispiele

AC/DC Converter Diagram

- Universell einsetzbare Wechselrichter
- AC-Servomotoren
- SPS (Speicherprogrammierbare Steuerungen)
- Fertigungsanalgen
- Roboter
- Kommerzielle Klimaanlagen
- Industriebeleuchtungen (z.B. Straßenlaternen)
Optimiert für Hilfsstromversorgungsschaltungen in 400VAC Industrieanlagen
