SCT2H12NZ
SiC-MOSFET

N-Kanal-Siliziumkarbid-(SiC)-Leistungs-MOSFET (1700 V, 3,7 A).

Von ROHM empfohlene Produkte

SCT2H12NZ (1700-V-SiC-MOSFET) und BD7682FJ-LB (AC/DC-Wandler-IC) Evaluationsplatine
Anwendungshinweis (PDF: 1,9 MB), Präsentationsdokument (PDF: 1,0 MB)

Data Sheet Kaufen *
* Dieses Produkt entspricht der Standardqualifizierung.
Für den Automobilbereich kontaktieren Sie bitte unser Sales-Team.

Produktdetails


Teilenummer | SCT2H12NZGC11
Status | Empfohlen
Gehäuse | TO-3PFM
Einheitenmenge | 450
Minimale Gehäusemenge | 30
Gehäusetyp | Tube
RoHS | Ja

Spezifikationen:

Drain-source Voltage[V]

1700

Drain-source On-state Resistance(Typ.)[mΩ]

1150.0

Drain Current[A]

3.7

Total Power Dissipation[W]

35

Junction Temperature(Max.)[°C]

175

Storage Temperature (Min.)[°C]

-55

Storage Temperature (Max.)[°C]

175

Eigenschaften:

  • Low on-resistance
  • Fast switching speed
  • Long creepage distance
  • Simple to drive
  • Pb-free lead plating; RoHS compliant

Unterstützende Informationen



Übersicht

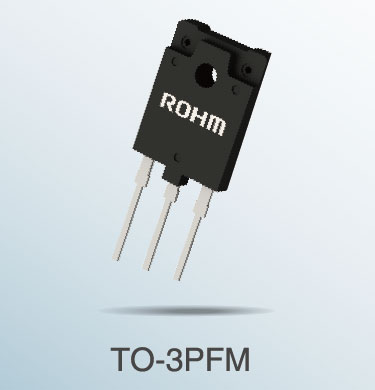

package

SiC rückt dank seiner überlegenen Materialeigenschaften gegenüber Silizium als ein Verbindungshalbleiter der nächsten Generation in den Fokus des Interesses.
Bei Hilfsstromversorgungen, die in Hochspannungs- und Hochleistungsindustrieanlagen Einsatz finden, werden in der Regel Silizium-Metalloxidhalbleiter-Feldeffekttransistoren (MOSFET) mit Hochspannung (>1000V) verwendet. Durch ihren Austausch durch SiC-Metalloxidhalbleiter-Feldeffekttransistoren kann die Wärmeerzeugung erheblich reduziert werden, wodurch Außenteile wie Kühlkörper überflüssig werden.
ROHM hat vor kurzem seine beachtliche Produktpalette erweitert. Neu im Angebot sind 1700V SiC-Metalloxidhalbleiter-Feldeffekttransistoren zusammen mit einer Evaluierungskarte, mit der Vorgänge wie Leistungsüberprüfung und Anwendungsentwicklung vereinfacht werden.

Evaluierungskarte

Als umfangreicher Hersteller von Halbleitern bietet ROHM nun ICs, die für den Einsatz in SiC-Geräten optimiert sind, einschließlich der BD7682FJ-LB DC/DC Wandler-Steuer-IC, welche für eine Leistungsmaximierung der SiC-Hochleistungs-MOSFETs bestimmt sind, wie z.B. SCT2H12NZ. Ebenso erhältlich ist nun eine Evaluierungskarte (BD7682FJ-LB-EVK-402), die beide Produkte miteinander verbindet.

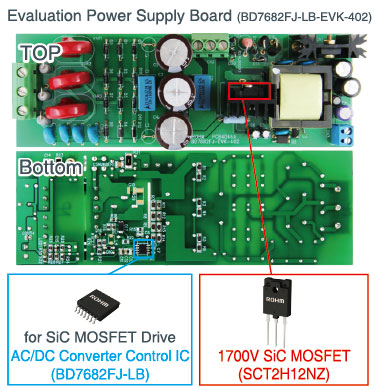

Stromversorgung-Evaluierungskarteï BD7682FJ-LB-EVK-402ï

Hauptmerkmale 1:Optimiert für Hilfsstromversorgungen in Industrieanlagen.

Verglichen mit 1500V Silizium-MOSFETs, die bei Hilfsstromversorgungen in Industrieanlagen verwendet werden, bieten die hochleistenden SiC-MOSFETs aus dem Hause ROHM 8x geringere On-Widerstandswerte (1.15Ω) sowie eine Stehspannung in Höhe von 1700V. Zusätzlich bietet das Paket TO-3PFM die erforderliche Kriechstrecke (d.h. die gemessene Entfernung entlang der Oberfläche des Isolators), die für Industrieanlagen vorgeschrieben ist.

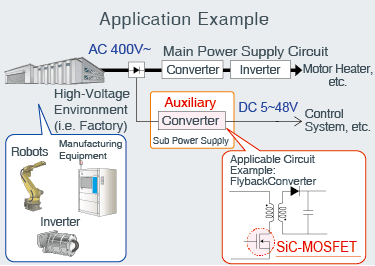

Vergleich von On-Widerstandswerten Anwendungsbeispiel

Hauptmerkmale 2:Durch die Kombination mit dem geeigneten IC von ROHM erzielen Sie eine sogar noch höhere Effizienz

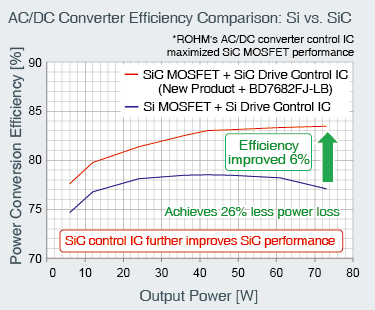

AC/DC-Wandler - Effizienzvergleich: Si gegenüber SiC

Durch den Einsatz der BD7682FJ-LB AC/DC-Wandler-Steuer-IC wird der Wirkungsgrad um bis zu 6% optimiert und gleichzeitig die erzeugte Wärme reduziert. Hierdurch lässt sich die Größe der wärmeableitenden Komponenten reduzieren.

Produktpalette

Teilenr. Gehäuse Polarität VDSS ID PD
(Tc=25℃)
RDS(ON)
VGS=18V
Qg
VGS=18V
NEW SCT2H12NZ

TO-3PFMTO-3PFM

Nch 1700V 3,7A 35W 1.15Ω
(Typ.)
14nC
(Typ.)
☆SCT2H12NY

TO-3PFMTO-268-2L
In
Bearbeitung

4A 44W
☆SCT2750NY 5,9A 57W 0.75Ω
(Typ.)
17nC
(Typ.)

☆:In Entwicklung

Evaluation
Board


    • Evaluation Board
    • BD7682FJ-LB-EVK-302
    • BD7682FJ is an AC/DC quasi-resonant flyback controller IC from ROHM Semiconductor and offers an Auxiliary Power Supply Solution if combined with the 1700 V SiC MOSFET (SCT2H12NZ). The BD7682FJ and SCT2H12NZ combined together have been used to develop an isolated 100 W 24 V output auxiliary power solution with a very accurate voltage regulation.

  • User's Guide Buy
    • Evaluation Board
    • BD7682FJ-LB-EVK-402
    • BD7682FJ-LB-EVK-402 evaluation board outputs 24 V voltage from the input of 300 Vdc to 900 Vdc. The output current supplies up to 1 A. The BD768xFJ-LB series are Quasi-Resonant switching AC/DC converter for driving SiC (Silicon Carbide) MOSFET. Using external switching MOSFET and current detection resistors provides a lot of flexibility in the design.

  • User's Guide Buy
