Verstärkerschaltung benötigt. Dies trägt zu längeren Betriebszeiten von Anwendungen mit begrenzter Batteriekapazität bei.
Sensor-Module (seperat angeboten)
Datenblätter
Pulssensor BH1790GLCPDF: 1912KBInformationen zur Pinbelegung/Platine
![Schaltplan](/documents/11401/5028729/03.jpg/25e9b14b-8e4d-4615-b1d6-977849007617?t=1476735360703)

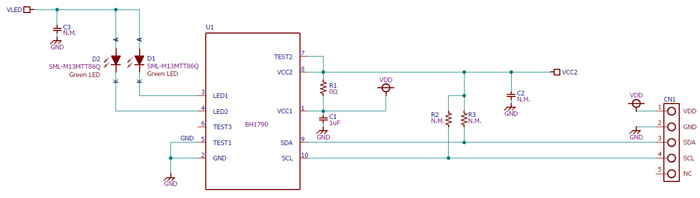

Schaltplan
![Platinenlayout](/documents/11401/5028729/04.jpg/8842292e-6c42-4045-ba06-17ac476983e8?t=1476735408497)
Platinenlayout

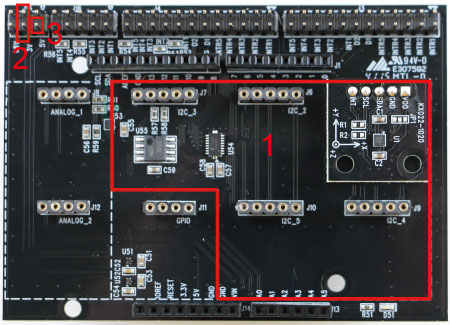

Hardwareeinstellungen
![Hardware Settings](/documents/11401/5028729/05.jpg/55c4b199-b096-4f0c-b421-72eea86686e1?t=1477949531607)
- Setzen Sie die Platine in den I2C-Bereich ein
- Einstellungen für den Versorgungsspannungsbereich (3,0 V)
- VLED an 5,0 V anschließen
Software
Sample Code (für Arduino)ZIP: 4.34KB HR-Berechnungsalgorithmus (für Arduino, ohne Eliminierung von Bewegungseinflüssen)
*Zur HR-Algorithmusberechnung mit Bewegungsausschlussfunktion sind Vertraulichkeits- und Softwarelizenzierungsabkommen erforderlichDie Formulare für die Vertraulichkeits- und Softwarelizenzierungsabkommen senden wir Ihnen auf Wunsch gerne zu.
