ROHM erweitert die PSR-Serie mit extrem niederohmigen Shunt-Widerständen für Automobil- und Industrieanwendungen
Kompakte High-Power-Designs verbessern die Leistungsfähigkeit in Anwendungen mit hoher Stromstärke

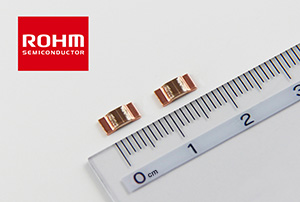

ROHM bietet mit der PSR100-Serie wesentlich kompaktere Versionen seiner bewährter PSR-Serie mit extrem niederohmigen High-Power-Shunt-Widerständen zur Strommessung in Fahrzeug- und Industrieanwendungen an.
Die neuen Shunt-Widerstände, die auf einer Hochleistungsmetalllegierung als Widerstandselement basieren, verfügen über hervorragende Temperaturkoeffizienten (TCR) von 50 bis 150. Sie zeichnen sich dank der innovativen Präzisionsschweißtechnologie von ROHM durch eine hohe Nennleistung von 3 W und geringsten Abmessungen von 6,35 mm x 3,05 mm aus. Ihr Widerstandbereich deckt 0,3 mΩ bis 3,0 mΩ ab. Die Widerstandstoleranz ist mit F (1 %) spezifiziert. Der Betriebstemperaturbereich beträgt –55 °C bis +170 °C.
Die PSR100-Serie ist die ideale Lösung für Anwendungen im Automobilbereich, in der Industrie sowie vielen anderen Bereichen mit hohen Anforderungen hinsichtlich Leistung und Abmessungen. Dazu gehören unter anderem Onboard-Ladegeräte, elektronische Kompressoren und EPS in Kraftfahrzeugen sowie unterbrechungsfreie Stromversorgungen und Basisstationen.

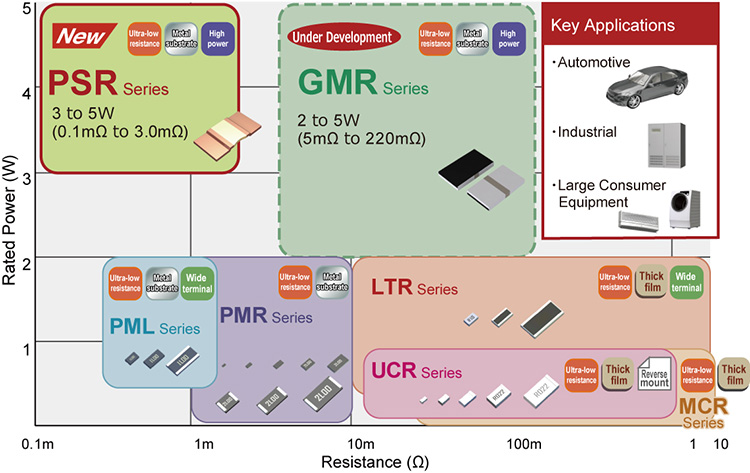

Unterstützung hoher Stromstärken Shunt-Widerstände sind im Automobilbereich und in industriellen Anwendungen für die Strommessung in Anwendungen mit hohen Stromstärken weit verbreitet. Aufgrund der steigenden Nachfrage nach Elektrofahrzeugen und der Notwendigkeit, mehr Sicherheit und Effizienz zur Verfügung zu stellen, findet im Automobilbereich eine Verlagerung in Richtung Computerisierung und elektromechanischer Systeme statt. Dadurch steigt die Anzahl von kleinen Motoren und Steuergeräten in den Fahrzeugen, was wiederum den Bedarf an kompakten Shunt-Widerständen zur Unterstützung hoher Stromstärken erhöht. Um diese Nachfrage zu unterstützen, hat ROHM seine niederohmigen High-Power-Shunt-Widerstände der PSR-Serie erweitert.

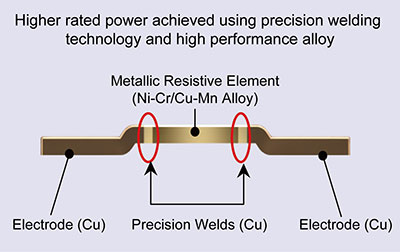

Hohe Nennleistung und kompakte Abmessungen Traditionell gibt es einen Zielkonflikt zwischen Nennleistung und Abmessungen. Beides gleichzeitig zu erreichen ist schwierig. Mit seiner innovativen Präzisionsschweißtechnologie ist es ROHM jedoch gelungen, kleine Kupferplatten zu einer metallischen Legierung zu verschmelzen und so eine hohe Nennleistung bei kompakten Abmessungen zu erreichen. Somit erfüllen die neuen Shunt-Widerstände die Kundenbedürfnisse im Automobilbereich, in der Industrie sowie vielen anderen Bereichen, die hohe Anforderungen an die Leistung, Abmessungen und Temperatur stellen. Zudem reduzieren sie den Designaufwand und tragen zur Miniaturisierung der Endprodukte bei.

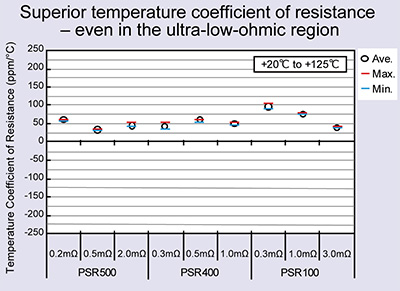

Hervorragender Temperaturkoeffizient des Widerstands, selbst in extrem niederohmigen Bereichen Allgemein gilt: Wenn der Widerstandswert sinkt, steigt der Temperaturkoeffizient (TCR) des Widerstands. Dementsprechend verwendete ROHM eine Hochleistungslegierung als Widerstandsmetall, die selbst bei extrem niederohmigen Widerständen einen hervorragenden Temperaturkoeffizienten gewährleistet. Die neueste Version gibt es bereits mit Widerständen ab 0,3 mΩ, sie bietet dadurch einen größeren Anwendungsbereich.
ROHM erweitert die PSR-Serie mit extrem niederohmigen Shunt-Widerständen für Automobil- und Industrieanwendungen
Kompakte High-Power-Designs verbessern die Leistungsfähigkeit in Anwendungen mit hoher Stromstärke
ROHM bietet mit der PSR100-Serie wesentlich kompaktere Versionen seiner bewährter PSR-Serie mit extrem niederohmigen High-Power-Shunt-Widerständen zur Strommessung in Fahrzeug- und Industrieanwendungen an.
Die neuen Shunt-Widerstände, die auf einer Hochleistungsmetalllegierung als Widerstandselement basieren, verfügen über hervorragende Temperaturkoeffizienten (TCR) von 50 bis 150. Sie zeichnen sich dank der innovativen Präzisionsschweißtechnologie von ROHM durch eine hohe Nennleistung von 3 W und geringsten Abmessungen von 6,35 mm x 3,05 mm aus. Ihr Widerstandbereich deckt 0,3 mΩ bis 3,0 mΩ ab. Die Widerstandstoleranz ist mit F (1 %) spezifiziert. Der Betriebstemperaturbereich beträgt –55 °C bis +170 °C.
Die PSR100-Serie ist die ideale Lösung für Anwendungen im Automobilbereich, in der Industrie sowie vielen anderen Bereichen mit hohen Anforderungen hinsichtlich Leistung und Abmessungen. Dazu gehören unter anderem Onboard-Ladegeräte, elektronische Kompressoren und EPS in Kraftfahrzeugen sowie unterbrechungsfreie Stromversorgungen und Basisstationen.
Unterstützung hoher Stromstärken
Shunt-Widerstände sind im Automobilbereich und in industriellen Anwendungen für die Strommessung in Anwendungen mit hohen Stromstärken weit verbreitet. Aufgrund der steigenden Nachfrage nach Elektrofahrzeugen und der Notwendigkeit, mehr Sicherheit und Effizienz zur Verfügung zu stellen, findet im Automobilbereich eine Verlagerung in Richtung Computerisierung und elektromechanischer Systeme statt. Dadurch steigt die Anzahl von kleinen Motoren und Steuergeräten in den Fahrzeugen, was wiederum den Bedarf an kompakten Shunt-Widerständen zur Unterstützung hoher Stromstärken erhöht. Um diese Nachfrage zu unterstützen, hat ROHM seine niederohmigen High-Power-Shunt-Widerstände der PSR-Serie erweitert.
Hohe Nennleistung und kompakte Abmessungen
Traditionell gibt es einen Zielkonflikt zwischen Nennleistung und Abmessungen. Beides gleichzeitig zu erreichen ist schwierig. Mit seiner innovativen Präzisionsschweißtechnologie ist es ROHM jedoch gelungen, kleine Kupferplatten zu einer metallischen Legierung zu verschmelzen und so eine hohe Nennleistung bei kompakten Abmessungen zu erreichen. Somit erfüllen die neuen Shunt-Widerstände die Kundenbedürfnisse im Automobilbereich, in der Industrie sowie vielen anderen Bereichen, die hohe Anforderungen an die Leistung, Abmessungen und Temperatur stellen. Zudem reduzieren sie den Designaufwand und tragen zur Miniaturisierung der Endprodukte bei.
Hervorragender Temperaturkoeffizient des Widerstands, selbst in extrem niederohmigen Bereichen
Allgemein gilt: Wenn der Widerstandswert sinkt, steigt der Temperaturkoeffizient (TCR) des Widerstands. Dementsprechend verwendete ROHM eine Hochleistungslegierung als Widerstandsmetall, die selbst bei extrem niederohmigen Widerständen einen hervorragenden Temperaturkoeffizienten gewährleistet. Die neueste Version gibt es bereits mit Widerständen ab 0,3 mΩ, sie bietet dadurch einen größeren Anwendungsbereich.

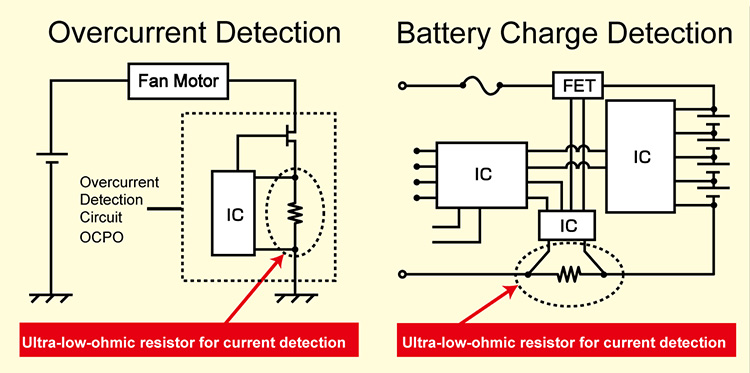

Circuit Diagram
Specifications
[inch]
(+70ºC)
Tolerance
Coefficient
of Resistance (ppm/ºC)
Range (mΩ)
Range (Cº)
[2512]
[3921]
[5931]
