Neuer DC/DC-Wandler von ROHM mit industrieweit niedrigster Stromaufnahme von 180 nA

Nano-Energy-Technologie ermöglicht mit einer Knopfzelle Langzeitbetrieb von bis zu zehn Jahren

ROHM's new DC/DC Converter BD70522GUL

*ROHM March 1, 2018 study

ROHM bietet mit dem BD70522GUL einen Ultra-Low-Power-DC/DC-Wandler mit integriertem MOSFET, der aufgrund seiner geringen Stromaufnahme von nur 180 nA die Anforderungen des IoT-Marktes hinsichtlich langer Batterielaufzeit von bis zu zehn Jahren mit einer Knopfzelle erfüllt.

In den vergangenen Jahren ist die Zahl batteriebetriebener Geräte wie Smartphones und Wearables für IoT stark gestiegen. Dies erhöht die Nachfrage nach kleineren Komponenten, die nicht nur mehr Flexibilität beim Design und mehr Platz für die Integration neuer Funktionen bieten, sondern durch geringeren Strombedarf auch die Batterielebensdauer verlängern. Um die Bedürfnisse des IoT-Marktes zu erfüllen, hat ROHM sein vertikal integriertes Produktionssystem, dass die Expertise des Unternehmens bei der Entwicklung von Leistungskomponenten nutzt, mit der Nano-Energy-Technologie kombiniert und einen DC/DC-Wandler mit geringer Stromaufnahme von 180 nA entwickelt.

Der BD70522GUL zeichnet sich durch winzige Abmessungen von 1,76 mm x 1,56 mm x 0,57 mm und Schaltfrequenzen zwischen 0 und 1 MHz je nach Last aus. Er arbeitet mit Versorgungsspannungen von 2,5 V bis 5,5 V. Als Ausgangsspannungen liefert der IC 1,2 V, 1,5 V, 1,8 V, 2,0 V, 2,5 V, 2,8 V, 3,0 V, 3,2 V oder 3,3 V. Die Genauigkeit der Ausgangsspannung beträgt ±2,0 Prozent (bei 10 mA), der maximale Ausgangsstrom 500 mA. Der Betriebstemperaturbereich liegt zwischen –40 °C und +85 °C. Der neue DC/DC-Wandler eignet sich ideal für kompakte batteriebetriebene Geräte wie Wearables, Sensor-Knoten und anderes industrielles Equipment wie Alarme, elektronische Regaletiketten etc.

Der BD70522GUL und das entsprechende Evaluation-Board (BD70522GUL-EVK-101) sind über Online-Distributoren erhältlich.

PMIC Integrating Nano Energy Ultra-Low Current Consumption Technology Application Examples

Wesentliche Merkmale

Der neu entwickelte Ultra-Low-Power-DC/DC-Leistungswandler-IC BD70522GUL bietet folgende Funktionsmerkmale:

1.Nano-Energy-Technologie ermöglicht industrieweit niedrigste Stromaufnahme von 180 nA

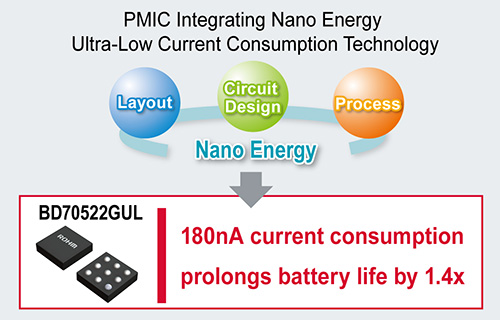

Mit Hilfe der Nano-Energy-Technologie, die auf stromsparenden Analog-Technologien für die Regelkreise sowie auf einem für Stromversorgungs-ICs optimierten Analog-Layout basiert, und seiner 0,35-µm-BiCDMOS-Power-Prozesse war ROHM in der Lage, die geringe Stromaufnahme von 180 nA zu realisieren.

Laut einer Studie von ROHM verlängert die geringe Stromaufnahme die Batterielebensdauer im Leerlauf (Standby) um das 1,4-fache gegenüber herkömmlichen Lösungen.

2.Hohe Effizienz über einen breiten Laststrombereich

Zusätzlich zu den verlustarmen MOSFETs ist eine Seamless-Switching-Mode-Control- (SSMC) Funktion integriert, die den Lastmodus abhängig vom Laststrom automatisch umschaltet.

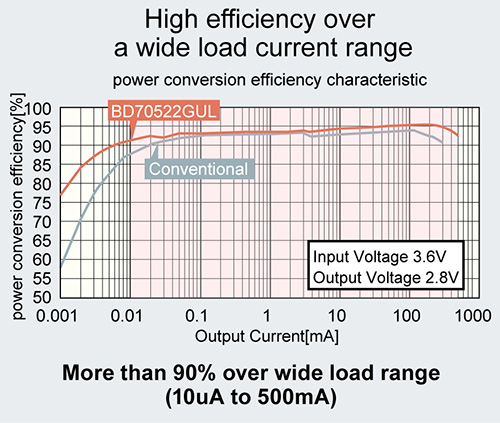

Der von ROHM entwickelte DC/DC-Wandler ermöglicht über einen großen Lastbereich von 10 μA bis 500 mA eine hocheffiziente Leistungswandlung mit einem Wirkungsgrad von mehr als 90 Prozent und nimmt im Standby-Modus weniger als 1 μA auf. Damit erhöht er die Akkulaufzeit einer Vielzahl von Geräten und Anwendungen.

High efficiency over a wide load current range


Nano-Energy-Technologie

Die Nano-Energy-Technologie ist eine bahnbrechende Technologie mit extrem niedriger Stromaufnahme, die durch die Kombination des vertikal integrierten Produktionssystems von ROHM mit analoger Expertise in den Bereichen Schaltungsdesign, Layout und Prozesse entwickelt wurde. In tragbaren Geräten, einschließlich Wearables, Smartphones etc. lassen sich somit mit kleineren Batterien lange Laufzeiten erreichen.


Part No. Input Voltage Range Output Voltage Current Consumption Output Voltage Accuracy Operating Frequency Max. Output Current Operating Temp. Range
BD70522GUL 2.5V to 5.5V 1.2V, 1.5V, 1.8V, 2.0V, 2.5V, 2.8V, 3.0V, 3.2V, 3.3V 180nA (Typ.) ±2.0% 0.2Hz to 1MHz (Typ.) 500mA -40ºC to 85ºC

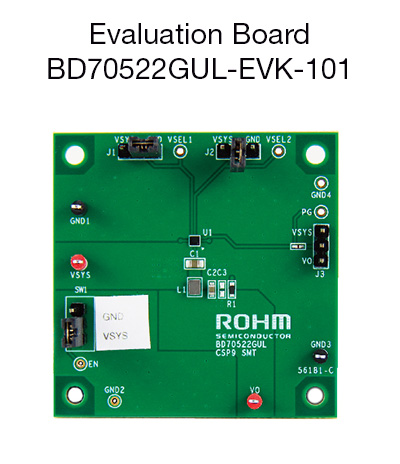

Evaluation Board BD70522GUL-EVK-101
