Arduino-Erweiterungs-Board von ROHM ermöglicht die Konfiguration einer Sensorumgebung in nur fünf Minuten

SensorShield-EVK-003 erleichtert in Kombination mit acht verschiedenen Sensorplatinen die Entwicklung von IoT-Geräten

ROHM bietet mit dem SensorShield-EVK-003 ein neues Evaluation-Board, das mit acht Sensorplatinen bestückt werden kann und für den Einsatz mit bestehenden Open-Plattform-MCU-Boards wie Arduino und mbed ausgelegt ist.

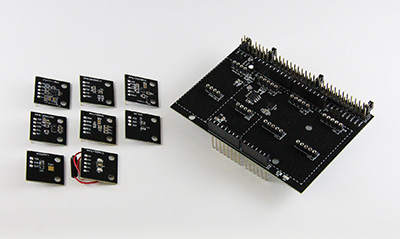

The SensorShield-EVK-003 ist das neueste Sensor-Evaluation-Kit von ROHM. Das aktualisierte Kit enthält acht Sensorplatinen mit verschiedenen Sensoren der ROHM Group, wie zum Beispiel Beschleunigungsmesser, Luftdruckmesser, geomagnetischen Sensor, optischen Herzfrequenzsensor etc. Dazu kommt das eigentliche „Sensor Shield“ für den Anschluss an die MCU Plattformen. Durch einfaches Einbinden von Software und Anschließen an Arduino Uno sowie an andere populäre MCU-Boards lässt sich mit dem SensorShield-EVK-003 auf einfache Weise eine Sensor-Umgebung konfigurieren. Dies gestattet nicht nur eine sofortige Verifikation des Sensorbetriebs, sondern erleichtert auch das Design von Sensorgeräten. Das Kit reduziert den Entwicklungsaufwand erheblich und trägt damit zur Expansion des IoT-Marktes bei.

Das SensorShield-EVK-003, das Sensor-Shield und die Sensor-Evaluation-Boards sind einzeln über die Online-Distributoren erhältlich. Alle Dokumente und Materialien, die für die Verwendung des Sensor-Kits erforderlich sind, stehen auf der Website des Unternehmens zum Download zur Verfügung: https://www.rohm.de/sensor-shield-support.

In den letzten Jahren sind aufgrund der Verbreitung von IoT in den Bereichen Infrastruktur, Landwirtschaft, Automobilindustrie etc. eine Reihe von Unternehmen entstanden, die mit ihren Dienstleistungen, Anwendungen und Geräte die Anforderungen des IoT-Marktes abdecken. Bei der Realisierung von Produkten für das expandierende IoT-Ökosystem ist jedoch ein erheblicher Entwicklungsaufwand sowie Hardware- und Software-Expertise erforderlich. Durch die Tatsache, dass sich die Entwicklungs- und Hardwareumgebungen für jedes IoT-Gerät erheblich unterscheiden, wird eine einfache Evaluierung erschwert.

Als Reaktion darauf bietet ROHM Open-Source-Plattform-Tools wie die Arduino-Shields an, die das Prototyping und die Erstentwicklung von IoT-Geräten erleichtern. Auch in Zukunft wird ROHM Sensorgeräte entwickeln, die im IoT- und anderen expandierenden Märkten mehr Komfort und Sicherheit bieten.

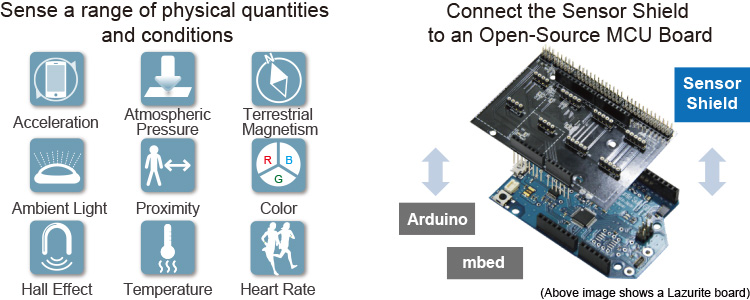

Sense a range of physical quantities and conditions - Connect the sensor shield to an Open-Source MCU Board

Product Lineup

Product NamePart No.Onboard Sensor P/NImage

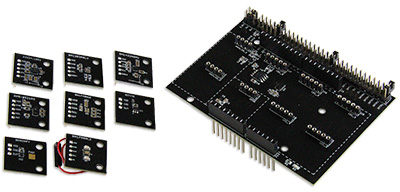

Arduino-Compatible Sensor Shield (Bundled w/8 Sensor Boards)SensorShield-EVK-003-SensorShield-EVK-003
Arduino-Compatible Sensor Shield (No Sensor Boards)SHIELD-EVK-001-SHIELD-EVK-001
Accelerometer Evaluation BoardKX224-I2C-EVK-001KX224-1053KX24-1053

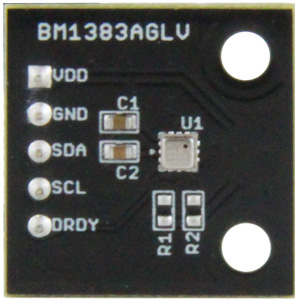

Barometric Pressure Sensor Evaluation BoardBM1383AGLV-EVK-001BM1383AGLVBM1383AGLV
Geomagnetic Sensor Evaluation BoardBM1422AGMV-EVK-001BM1422AGMVBM1422AGMV

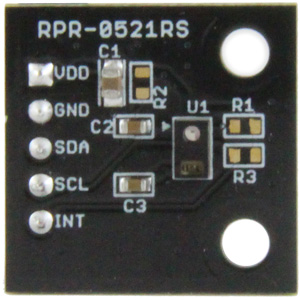

Ambient Light/Proximity Sensor Evaluation BoardRPR-0521RS-EVK-001RPR-0521RSRPR-0521RS
Color Sensor Evaluation BoardBH1749NUC-EVK-001BH1749NUCBH1749NUC
Hall IC Evaluation BoardBD7411G-EVK-001BD7411GBD7411G
Temperature Sensor Evaluation BoardBD1020HFV-EVK-001BD1020HFVBD1020HFV

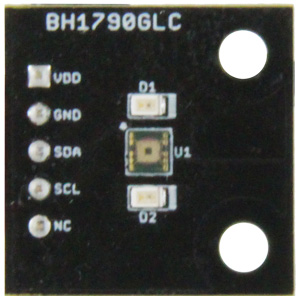

Heart Rate Sensor Evaluation BoardBH1790GLC-EVK-001BH1790GLCBH1790GLC

* BH1792GLC-EVK-001 is sold individually.

BH1790GLC

Supporting Materials

All required materials for the sensor shield can be found on ROHM’s website
◆ Materials: Circuit diagrams, manuals

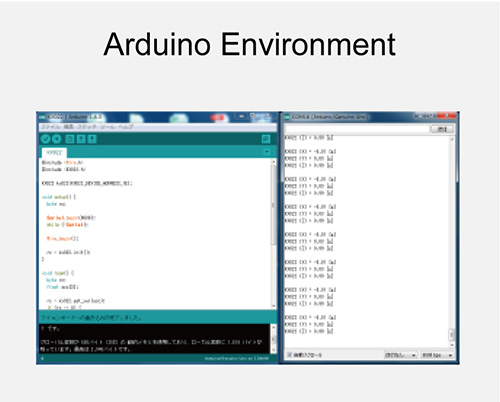

◆ Software: Sample source code (Arduino Uno, mbed)
Click on the following URL for additional information.
Sensor Shield Web Page: http://www.rohm.com/sensor-shield-support

Terminology

Arduino
A popular open-source platform supplied by Arduino consisting of a development environment and board equipped with input/output ports and an MCU. Arduino Uno is the most popular board in the Arduino family.

mbed
Refers to a prototyping MCU board and development environment supplied by ARM.

Open Platform
A model promoting the universal (public) access of program source code, product lists, detailed specifications, and other information, allowing anybody to copy, modify, and distribute freely.
