ROHM bietet erste AC/DC-Wandler-ICs im Surface-Mount-Gehäuse mit integriertem 1700-V-SiC-MOSFET

17. Juni, 2021

BM2SC12xFP2-LBZ-Serie verbessert Zuverlässigkeit und sorgt für Energieeinsparung bei gleichzeitiger Reduzierung der Montagefläche und Kosten



BM2SC12xFP2-LBZ

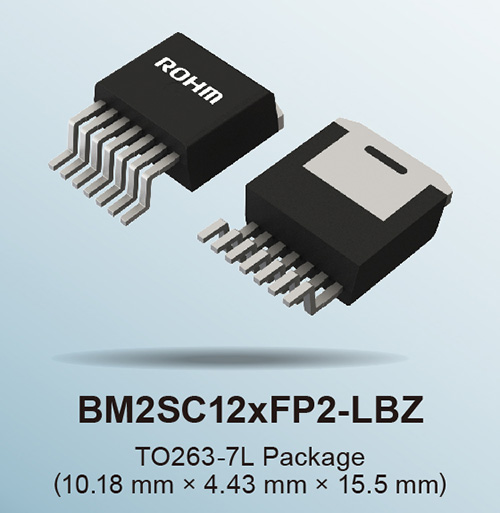

ROHM kündigt unter der Bezeichnung BM2SC12xFP2-LBZ eine Reihe quasi-resonanter (QR) AC/DC-Wandler-ICs mit integriertem 1700-V-SiC-MOSFET an. Die SMD-Bauelemente im kompakten TO263-7L-Gehäuse benötigen Versorgungsspannungen von 15,0 V bis 27,5 V und arbeiten mit Schaltfrequenzen bis zu 120 kHz. Ihr Betriebstemperaturbereich liegt zwischen –40 °C und +105 °C. Die AC/DC-Wandler-ICs sind für industrielle Anwendungen mit Schwerpunkt auf Hilfsstromversorgungen für 400-VAC-Industrieapplikationen, kommerzielle Klimaanlagen, Universal-Wechselrichter und AC-Servoantriebe optimiert.

Eine Hilfsstromversorgung ist ein wesentlicher Bestandteil industrieller Anwendungen, der die verschiedenen Gleichspannungen für Gate-Treiber und Steuereinheiten liefert. Beim Einsatz bestehender Si-MOSFET-Bauelemente kann der Entwickler aufgrund der höheren Verluste von Si-Bauelementen den Wirkungsgrad und die Ausgangsleistung nicht mehr weiter steigern. Vorhandene Lösungen erfordern einen Kühlkörper und zusätzliche Komponenten, die sowohl die Verluste der Schaltung erhöhen als auch das System durch zusätzlichen Platzbedarf vergrößern. Die Entwicklung einer Hilfsstromversorgung mit den vorhandenen Si-Bauteilen ist auch wegen der größeren Stückliste kostenintensiv.

ROHMs Leistungs-ICs der BM2SC12xFP2-LBZ-Serie sind hinsichtlich Effizienz, Verkürzung der Entwicklungszeit, Vereinfachung der Schaltung und Reduzierung zusätzlicher Komponenten durch integrierte Lösungen die idealen Produkte für industrielle Hilfsstrom-versorgungen. Die SMD-Package-Variante vereinfacht den Bestückungsprozess auf der Platine. Gleichzeitig wird die Anzahl der externen Komponenten im Vergleich zu Standardkonfigurationen deutlich reduziert – von zwölf Bauteilen plus Kühlkörper auf nur noch ein Bauteil.

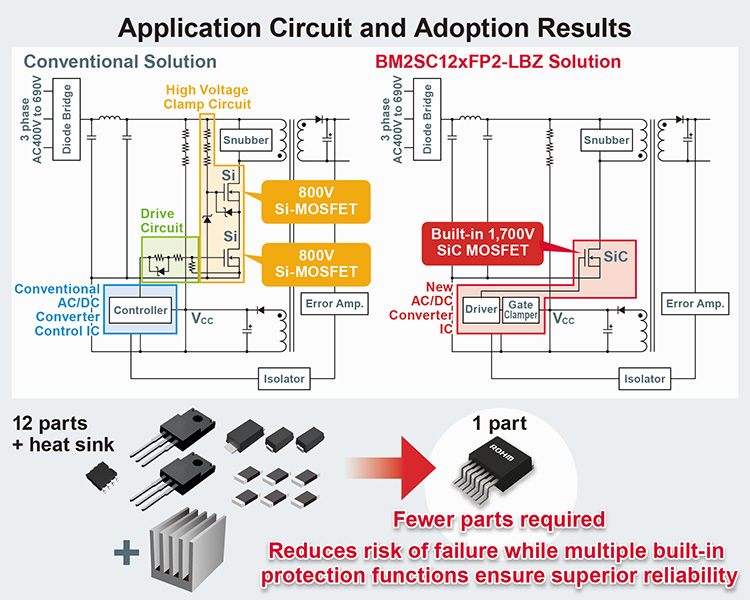

Application Circuit and Adoption Results



Der Einsatz eines SiC-MOSFETs verbessert nicht nur die Leistungseffizienz um bis zu 5 %, sondern minimiert auch das Risiko eines Komponentenausfalls. Die neuen Bauteile steigern die Zuverlässigkeit und sorgen für Energieeinsparung bei gleichzeitiger Reduzierung der Montagefläche und Kosten.



Zur Unterstützung der Entwickler bietet ROHM das Evaluierungsboard BM2SC123FP2-EVK-001 mit seinem AC/DC-Wandler-IC BM2SC123FP2-LBZ. Ohne Kühlkörper liefert dieses EVA-Board bei 400 VAC eine Leistung von bis zu 48 W. Das Testergebnis des Evaluierungsboards zeigt, dass die 24-V-Ausgangsspannung konstant und unabhängig von der Eingangs-spannung ist.

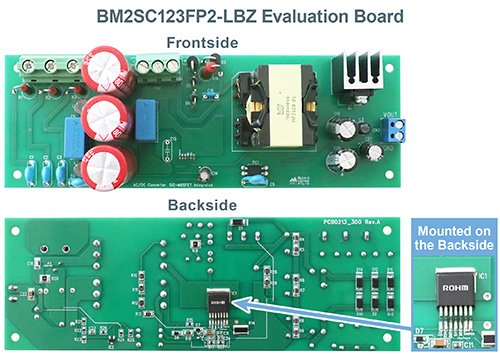

BM2SC123FP2-LBZ Evaluation Board



ROHM wird weiterhin hochentwickelte analoge Steuer-ICs und Leistungshalbleiter wie SiC-Bauelemente produzieren. Gleichzeitig bietet das Unternehmen optimierte Lösungen, die in Industrieanlagen zu größeren Energieeinsparungen und höherer Leistung führen.



Produktspektrum der AC/DC-Wandler-ICs mit integriertem SiC-MOSFET

Part No. Package Supply Voltage Range MOSFET Operating Frequency VCC OVP FB OLP Operating Temp Range
NEWBM2SC121FP2-LBZ TO263-7L 15.0V to 27.5V SiC MOSFET 1700V (Max.) 1.12Ω 120kHz (Max.) Latch Auto Restart -40ºC to +105ºC
NEWBM2SC122FP2-LBZ Latch Latch
NEWBM2SC123FP2-LBZ Auto Restart Auto Restart
NEWBM2SC124FP2-LBZ Auto Restart Latch
BM2SCQ121T-LBZ TO220-6M Latch Auto Restart
BM2SCQ122T-LBZ Latch Latch
BM2SCQ123T-LBZ Auto Restart Auto Restart
BM2SCQ124T-LBZ Auto Restart Latch


Anwendungsbeispiele

  • Universelle Umrichter
  • AC-Servos
  • Speicherprogrammierbare Steuerungen
  • Fertigungsanlagen
  • Roboter
  • Kommerzielle Klimageräte
  • Industrielle Beleuchtung (z. B. Straßenlaternen)

Optimiert für Hilfsstromversorgungsschaltungen für Anzeigen, Lüfter, Relais und SPS in 400-VAC-Industrieanlagen



Verfügbarkeit

Datum des Verkaufsstarts:

Mai 2021 (Muster), Oktober 2021 (in Massenproduktion)

Online-Distributoren: Digi-Key, Mouser und Farnell (Voraussichtlich auch bei anderen Online-Distributoren erhältlich.)
