ROHM kündigt die ersten Komparatoren mit extrem hoher Rauschunempfindlichkeit an

29. Oktober, 2019

BA8290xYxxx-C-Serie erweitert die EMARMOURTM-Reihe von ROHM, ermöglicht hohe Zuverlässigkeit und vereinfacht die Entwicklung von Fahrzeugsystemen

ROHM präsentiert mit der BA8290xYxxx-C Serie Komparatoren mit Masseerkennung, die eine hohe Toleranz gegenüber elektromagnetischen Störungen (Rauschwiderstand) aufweisen.

BA8290xYxxx-C Series

Die neuen Komparatoren zeichnen sich durch eine geringe Stromaufnahme von 0,6 mA bzw. 0,8 mA sowie eine niedrige Offset-Spannung von ±5 mV aus. Im Gegensatz zu herkömmlichen Produkten, deren Ausgangsspannung bis zu ±20% schwanken kann, begrenzt die BA8290xYxxx-C-Serie Ausgangsspannungsschwankungen auf ±1%. Die gemäß AEC-Q100-Standard qualifizierten Bauelemente eignen sich ideal für Sensoranwendungen in Fahrzeugsystemen, zum Beispiel in Steuergeräten und im Antriebsstrang.

Neue Fortschritte in der Computerisierung und die höhere Bestückungsdichte von elektrischen Komponenten haben in Elektrofahrzeugen und Autos mit Advanced Driver Assistance Systems (ADAS) zu vermehrtem Rauschen geführt. Die Bewertung des Rauschverhaltens einzelner Boards und Systeme sowie die Umsetzung von Maßnahmen zur Rauschunterdrückung sind während der Entwicklungsphase jedoch nicht isoliert möglich. Die Evaluierung und Umsetzung der Maßnahmen muss nach der Fertigung des gesamten Fahrzeugs erfolgen. Dies macht die Optimierung gegen Rauschen zu einem sehr langwierigen und kostspieligen Prozess, der oftmals mehrere Wiederholungen erfordert.

Als Reaktion darauf entwickelte ROHM 2017 Operationsverstärker mit Hilfe der EMARMOURTM-Technologie. Diese Technologie zeichnet sich nicht nur durch eine hohe Rauschunempfindlichkeit aus, sie reduziert auch die Designressourcen für Maßnahmen zur Rauschunterdrückung. Die Operationsverstärker wurden von den Automobilherstellern gut angenommen. Um den Marktbedürfnissen noch besser gerecht zu werden, stellt ROHM nun die ersten Komparatoren auf Basis der EMARMOUR-Technologie vor

EMARMOUR™ Series Delivers Ultra-High Noise Tolerance

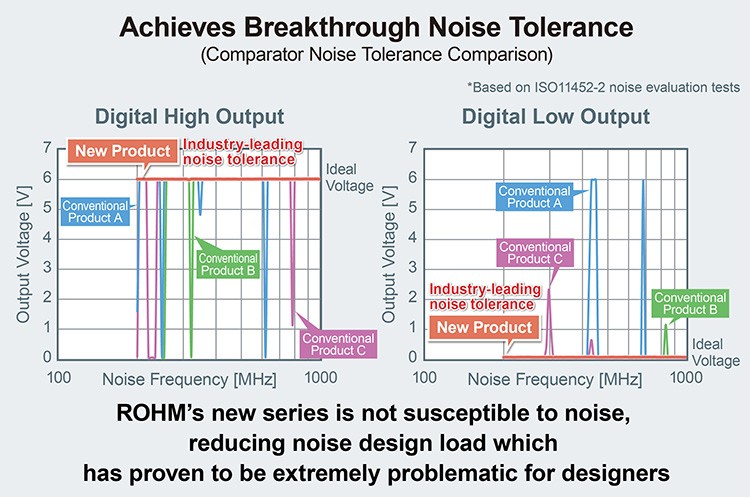

Achieves Breakthrough Noise Tolerance


Was ist EMARMOUR™?

EMARMOUR™ ist der Markenname für ROHM-Produkte, die mit Hilfe von proprietären Technologien, die Chip-Layout, Prozesse und Schaltungsdesign abdecken, entwickelt wurden. Mit dieser Technologie wird bei Prüfungen gemäß ISO11452-2-Standard eine extrem hohe Rauschunterdrückung erreicht, die Ausgangsspannungsschwankungen über das gesamte Rauschfrequenzband auf ±1% begrenzt. Diese hohe Rauschunterdrückung reduziert nicht nur die Entwicklungsressourcen und -zeiten, sondern verbessert auch die Zuverlässigkeit, indem sie bei der Entwicklung von Kfz-Bordsystemen Probleme in Bezug auf Rauschen löst.

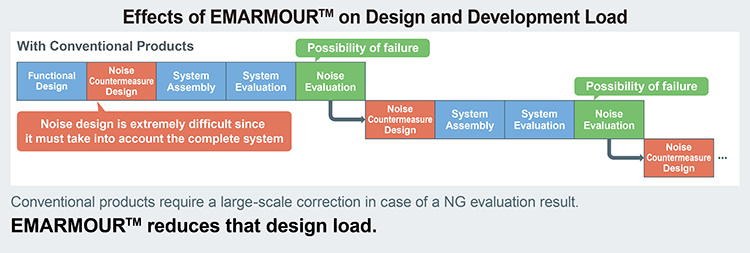

Effects of EMARMOUR™ on Design and Development Load


Hauptmerkmale

1. Hohe Rauschunempfindlichkeit reduziert Entwicklungs-ressourcen und -zeit

Im Gegensatz zu herkömmlichen Produkten, deren Ausgangsspannung bis zu ±20% schwanken kann, begrenzt die BA8290xYxxx-C-Serie durch ihre herausragende Rauschunempfindlichkeit die Ausgangsspannungsschwankungen auf ±1%. Dadurch lassen sich sowohl die Designressourcen als auch der Zeitaufwand für die Charakterisierung des Rauschens und die Implementierung von Maßnahmen reduzieren, die eine wichtige Rolle im Design von Fahrzeugsystemen spielen. Gleichzeitig wird die Zuverlässigkeit verbessert.

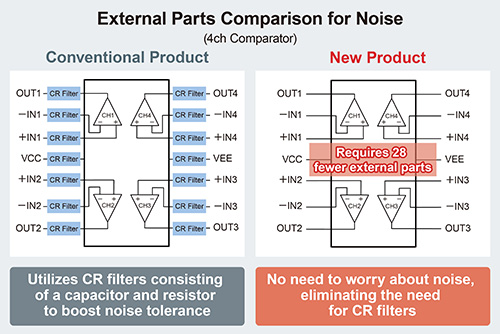

External Parts Comparison for Noise

2. Weniger Komponenten zur Rauschunterdrückung

Durch die hohe Rauschunempfindlichkeit entfallen externe Komponenten, die bei herkömmlichen Produkten für Maßnahmen zur Rauschunterdrückung (CR-Filter für Stromversorgungs-, Eingangs- und Ausgangspins) verwendet werden. Bei einem vierkanaligen Komparator benötigen die neuen Produkte z.B. 28 Komponenten weniger als herkömmliche Lösungen.



3. Unterstützt die weltweiten Anforderungen im Automobilbereich

Die BA8290xYxxx-C Serie ist gemäß AEC-Q100-Standard für Automobilanwendungen qualifizierte. Es steht eine breite Produktpalette mit verschiedenen gängigen SMD-Gehäusen und Kanalzahlen mit standardmäßiger Komparator-Pinbelegung zur Verfügung. In Anwendungen, die empfindlich auf Rauschen reagieren, gestattet die neue Komparator-Serie den einfachen Austausch vorhandener Produkte.



EMARMOURTM-Serie mit extrem hoher Rauschunempfindlichkeit


Product Type Part No. No. of Channels Supply Voltage Range Current Consumption Input Offset Voltage Input Voltage Range Output Voltage Fluctuation Due to Noise*1 Operating Temp. Range Package
Ground Sense Comparator BA82903YF-CNEW 2ch 2.0V to 36V 0.6mA ±2mV (Typ.)
±5mV (Max.)
VEE to VCC-1.5V Less than
±1%
-40ºC to 125ºC SOP8
BA82903YFVM-CNEW MSOP8
BA82901YF-CNEW 4ch 0.8mA SOP14
BA82901YFV-CNEW SSOP-B14
Ground Sense Op Amp BA82904YF-C 2ch 3.0V to 36V 0.5mA ±2mV (Typ.)
±6mV (Max.)
SOP8
BA82904YFVM-C MSOP8
BA82902YF-C 4ch 0.7mA SOP14
BA82902YFV-C SSOP-B14
BA82902YFJ-C SOP-J14
BA82902YFVJ-C TSSOP-B14J


Anwendungsbeispiele

  • Inverter für EV/HEV
  • Steuergeräte
  • Automatikgetriebe
  • Elektrische Servolenkung
  • Fahrzeugscheinwerfer
  • Kombischalter
  • Ladegeräte für EVs
  • Fahrzeugnavigation
  • Kfz-Klimaanalagen
  • …und andere elektrische Bordsysteme, die von Rauschen beeinträchtigt werden.


Verfügbarkeit: die BA8290xYxxx-C-Serie ist ab sofort erhältlich.

Terminologie

Toleranz gegenüber EMI (Elektromagnetische Interferenz)
Die EMI-Toleranz ist ein Parameter, der den Grad der Toleranz gegenüber Umgebungsrauschen angibt. Derartiges Rauschen kann in Systemen mit geringer EMI-Toleranz Fehlfunktionen auslösen, so dass Schutzmaßnahmen wie Filter (Widerstände/Kondensatoren) oder Abschirmungen (Metallplatten) erforderlich sind. Eine hohe EMI-Toleranz gewährleistet dagegen einen stabilen Betrieb, ohne dass man sich um die Auswirkungen von Rauschen kümmern muss. Das ist ein großer Vorteil, da der Entwicklungsaufwand für Rauschunterdrückungsmaßnahmen entfällt.

Operationsverstärker/Komparatoren
Operationsverstärker verstärken oftmals winzige Signale, wie sie beispielsweise von Sensoren ausgegeben werden, auf einen für MCUs erkennbaren Spannungspegel. Komparatoren werden häufig zur Bestimmung des Schwellenwerts von Eingangssignalen eingesetzt. Nach der Schwellenwertbewertung des Sensorausgangssignals geben sie ein High/Low-Signal aus.

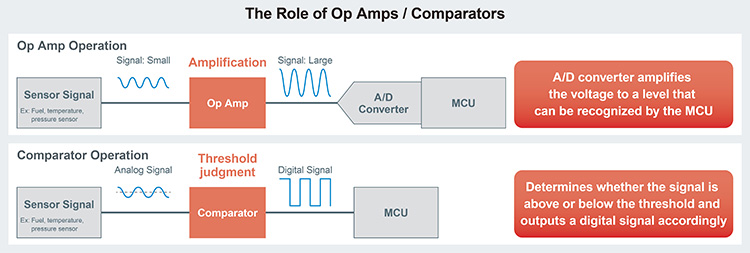

The Role of Op Amps/Comparators
