ROHM mit neuen 2,8 W-Hochleistungs-Lautsprecher-Verstärker-ICs für digitale Kombiinstrumente

21. April, 2020

BD783xxEFJ-M Serie optimiert Sprachausgabe für autonome Fahrsysteme und ADAS

ROHM kündigt mit der BD783xxEFJ-M Serie Class-AB-Mono-Lautsprecherverstärker mit 2,8 W Ausgangsleistung an. Die gemäß AEC-Q100-qualifizierten ICs bieten Spannungsverstärkungen von +6dB (BD78306EFJ-M), +10dB (BD78310EFJ-M) und +26dB (BD78626EFJ-M). Sie arbeiten im Temperaturbereich von –40 °C bis +105 °C und eignen sich ideal für Kombiinstrumente in autonom fahrenden Fahrzeugen und ADAS.

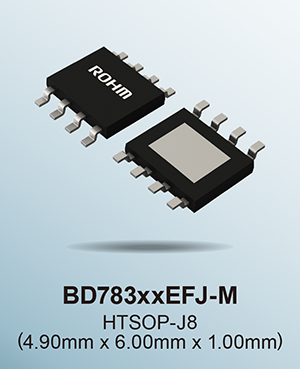

BD783xxEFJ-M

Technologische Innovationen im Automobilbereich wie das autonome Fahren und ADAS erfordern eine Vielzahl akustischer Signale, zum Beispiel Warnsignale beim Verlassen der Fahrspur oder bei Hindernissen. Selbst Audioausgabesysteme in Kombiinstrumenten verwenden Lautsprecherverstärker, die akustische Signale mit einer MCU generieren, anstatt Blinkergeräusche mit Relais zu erzeugen oder Warntöne mit elektronischen Summern abzugeben. Bisher war es jedoch schwierig, bei hohen Lautstärken eine sichere und stabile Audio-Ausgabe zu gewährleisten.

Die BD783xxEFJ-M Serie eignet sich für Kombiinstrumente, die verschiedene akustische Signale mit hoher Lautstärke erfordern, darunter Warnsignale, Blinkergeräusche, Willkommenstöne und Sprachausgabe. Eine neuartige Überstromschutzschaltung bietet Schutz gegen Kurzschlüsse am Ausgang (Schäden durch versehentlichen Kontakt der Anschlüsse). Zudem sorgen die integrierte thermische Abschaltung und die Unterspannungssperrschaltung für eine zuverlässige Absicherung gegen Störfälle. Die ICs ermöglichen selbst unter schwierigen Bedingungen eine stabile Sprachausgabe ohne Beeinträchtigung der Funktionalität. Sie sind ab sofort erhältlich.

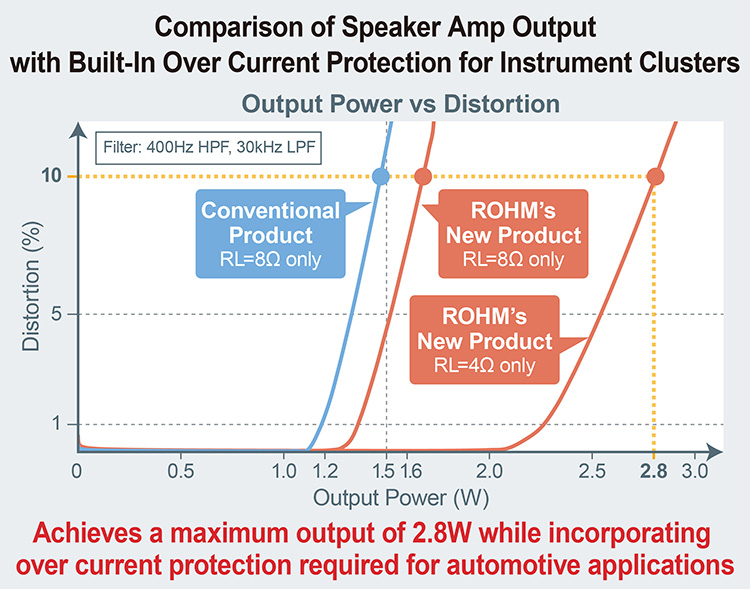

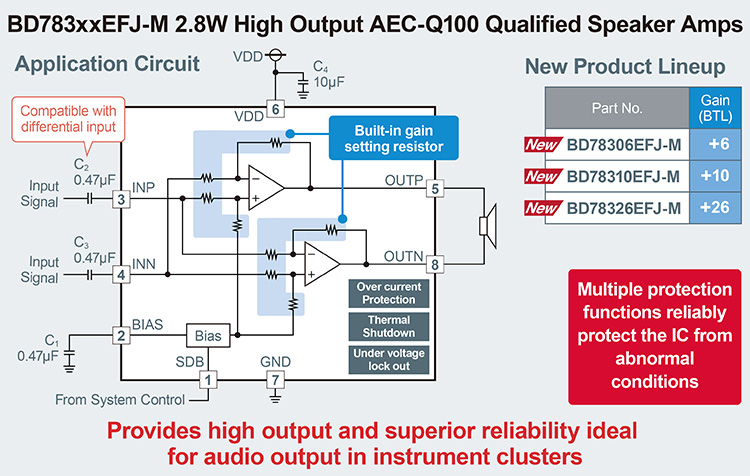

BD783xxEFJ-M 2.8W High Output AEC-Q100 Qualified Speaker Amps Comparison of Speaker Amp Output with Built-In Over Current Protection for Instrument Clusters

Wesentliche Merkmale

1. Hohe Ausgangsleistung von 2,8 W mit integriertem Überstromschutz

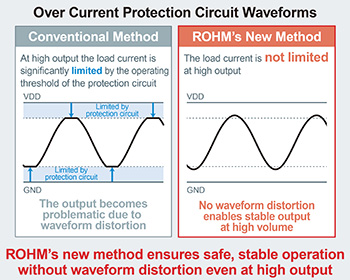

Over Current Protection Circuit Waveforms

Bei herkömmlichen Überstromschutzschaltungen ist die maximale Ausgangs-leistung begrenzt, da die Schaltschwelle der Schutzschaltung auf einen Wert eingestellt werden muss, der kleiner ist als der maximale Strom des Lautsprecher-verstärkers.

Bei der neuen Überstromschutzschaltung von ROHM muss der Ausgang nicht begrenzt werden, da der Schwingungsverlauf selbst bei hoher Leistung nicht verzerrt wird. Die D783xxEFJ-M Serie bietet dadurch Schutz vor Überstrom bei Kurzschlüssen am Ausgang. Dies war in der Vergangenheit in Kombination mit hoher Leistung (max. 2,8 W bei 4Ω Last und 10% Verzerrung) nur schwer zu erreichen.



2.Gewährleistet hohe Zuverlässigkeit in Fahrzeuganwendungen

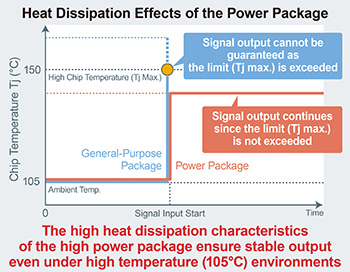

Heat Dissipation Effects of the Power Package

Die BD783xxEFJ-M Serie ist gemäß AEC-Q100 qualifiziert und unterstützt eine maximale Betriebstemperatur von 105 °C. Der Einsatz eines Power-Packages reduziert die Wärmeentwicklung bei hohen Lautstärken. Dies ermöglicht selbst unter schwierigen Bedingungen eine stabile Audio-Ausgabe ohne Beeinträchtigung der Funktionalität. Zusätzlich zum Überstrom-schutz sind eine thermische Abschaltung und eine Unterspannungssperrschaltung integriert. Diese verhindern Schäden durch ungewöhnliche Wärmeentwicklung und unerwartete Knall-/Knackgeräusche bei Batteriesstörungen.

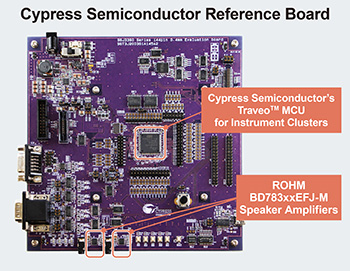

Installiert auf dem Referenzboard von Cypress Semiconductor

ROHMs Lautsprecher-Operationsverstärker der BD783xxEFJ-M Serie sind auf dem Evaluation-Board für Automobilanwen-dungen der Traveo-S6J3360-MCU-Familie von Cypress Semiconductor installiert. Dies ermöglicht eine einfache Evaluierung unter Bedingungen, die den realen Fällen ähnlich sind.

Weitere Informationen über die Serie S6J3360 Serie gibt es unter der URL:
https://www.cypress.com/products/traveo-s6j3360s6j3370-simple-graphics-arm-cortex-r5-mcu

Anwendungsbeispiel: Traveo
https://www.cypress.com/documentation/application-notes/an218589-external-circuit-pcmpwm-sound-system-traveotm-mcus

Cypress Semiconductor Reference Board

Produktportfolio



Mit der neuen BD783xxEFJ-M Serie erweitert ROHM das Produktspektrum auf insgesamt elf Modelle von +6dB bis +26dB in 2dB-Schritten.

Part No Output Gain (BTL) Output Power (Typ.) Supply Voltage Operating Temperature Range Package
BD78306EFJ-MNEW +6dB At 4Ω load/10% distortion:2.8W

At 8Ω load/10% distortion:1.6W
4.0V to 5.5V -40ºC to +105ºC HTSOP-J8
BD78308EFJ-M +8dB
BD78310EFJ-MNEW +10dB
BD78312EFJ-M +12dB
BD78314EFJ-M +14dB
BD78316EFJ-M +16dB
BD78318EFJ-M +18dB
BD78320EFJ-M +20dB
BD78322EFJ-M +22dB
BD78324EFJ-M +24dB
BD78326EFJ-MNEW +24dB

Anwendungsbeispiele


  • Kfz-Kombiinstrumente
  • Fahrzeug-Notrufsysteme
  • ADAS-Anwendungen mit Sprachfunktionalität
  • und andere Anwendungen, die in Fahrzeugumgebungen Ansagen, Warnung und Sprachausgabe erfordern.
