CISPR 25-Klasse-5-geprüftes 8-Kanal-Leistungspfad-Referenzdesign mit Spannungsüberwachung für ADAS und Infotainment im Automobilbereich
Zusammenfassung
Bei diesem Referenzdesign handelt es sich um ein Leistungspfad-Lösungsboard, das für Infotainment-Geräte wie Amaturenbretter und zentrale Informationsdisplays sowie für Steuergeräte für ADAS-Anwendungen entwickelt wurde. Das Stromversorgungssystem, das die funktionale Sicherheit unterstützen kann, ist auf einer einzigen Platine integriert, um die optimale Konfiguration als Stromversorgungspfad zu erreichen. Hervorragende EMV-Leistung, die auf allen Stromversorgungsschienen CISPR 25 Klasse 5 entspricht, wird ermöglicht und reduziert die Wärmeentwicklung der einzelnen Geräte durch die Verteilung hocheffizienter DCDCs. Darüber hinaus können zwei Supervisor-ICs mit Selbstdiagnosefunktionen den Ausgang aller Stromschienen überwachen und zu einem höheren Maß an funktionaler Sicherheit beitragen.
Merkmale
- Infotainment/ADAS 8-Kanal-Leistungspfad-Referenzdesign für die Automobilindustrie
- Nachweislich EMV-konform nach CISPR 25 Klasse 5 ohne Gleichtaktfilter
- Um die AM-Radiofrequenzbänder zu vermeiden, arbeiten alle DC/DC-Wandler mit einer Schaltfrequenz von 2,2 MHz oder höher.
- Thermische Eigenschaften getestet
- Spannungsüberwachung für 8-Kanal-Leistungspfad zur Verbesserung der funktionalen Sicherheit laut ASIL-Level
- Platzersparnis durch Integration mehrerer Leistungspfade
Spezifikationen
| Produktname | REFRPT001-EVK-001 |
| Eingangsspannung | 9.0V ～ 16.0V |
| Ausgangskanäle | 8 Kanäle |
| Ausgangsspannung | 5.0V x2/3.3V x2/1.8V/1.5V/1.25V/1.0V |
| EMV-Leistung | Erfüllt nachweislich CISPR 25 Klasse 5 |
| Größe | 121.9mm x 96.5mm |
Anwendungsbeispiele
◇ADAS-Sensoren, -Kameras und -Radar
◇ Anwendungen wie Fahrzeug-Infotainment, Amaturenbrett und Body Control Module (BCM),
die Miniaturisierung, hohe Effizienz und hohe Zuverlässigkeit in Automobilen erfordern.

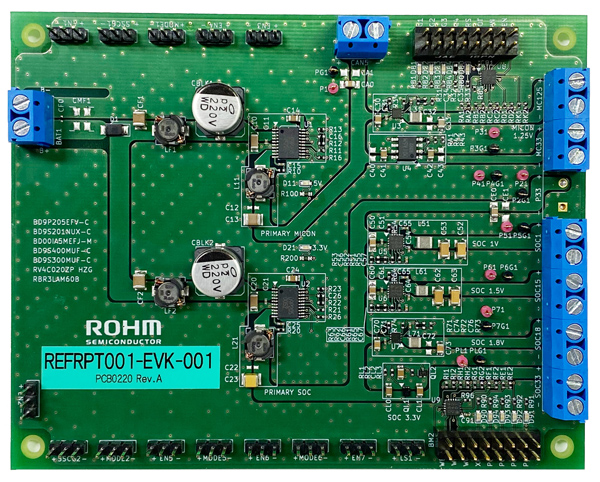

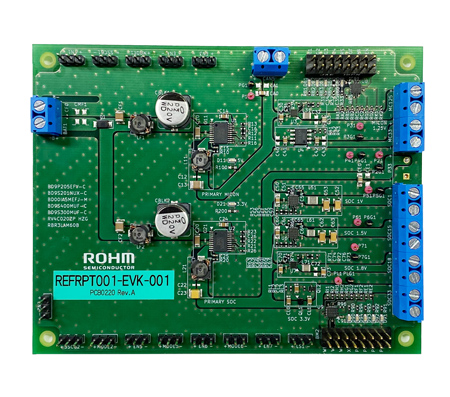

Bild des Referenzdesigns

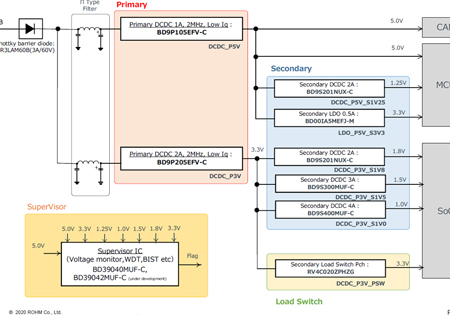

| Teile Nr. | Spezifikationen | Stromversorgungskonfiguration im REFRPT001-EVK-001 | Design Guide | Distributions-Inventar | ||
|---|---|---|---|---|---|---|
| Vin [V] | Vout [V] | Iout [A] | ||||
| BD9P105EFV-C | Für die Automobilindustrie 3,5 V bis 40 V Eingang, 1 A Einzelner 2,2 MHz-DC/DC-Abwärtswandler |
9.0～16.0 | 5.0 | 1.0 | Design Guide | Kontakt |
| BD9S201NUX-C | Für die Automobilindustrie 2,7 V bis 5,5 V Eingang, 2 A Einzelner synchroner DC/DC-Abwärtswandler |
(Internal 5.0V) | 1.25 | 1.25 | ||
| BD00IA5MEFJ-M | Für die Automobilindustrie 0,5 A, 0,8～4,5 V LDO-Regler mit variablem Ausgang |
(Internal 5.0V) | 3.3 | 0.2 | ||
| BD9P205EFV-C | Für die Automobilindustrie 3,5 V bis 40 V Eingang, 2 A Einzelner 2,2 MHz-DC/DC-Abwärtswandler |
9.0～16.0 | 3.3 | 2.0 | ||
| BD9S400MUF-C | Für die Automobilindustrie 2,7 V bis 5,5 V Eingang, 4 A integrierter MOSFET Einzelner synchroner DC/DC-Abwärtswandler |
(Internal 3.3V) | 1.0 | 1.5 | ||
| BD9S300MUF-C | Für die Automobilindustrie 2,7 V bis 5,5 V Eingang, 3 A integrierter MOSFET Einzelner synchroner DC/DC-Abwärtswandler |
(Internal 3.3V) | 1.5 | 1.0 | ||
| BD9S201NUX-C | Für die Automobilindustrie 2,7 V bis 5,5 V Eingang, 2 A Einzelner synchroner DC/DC-Abwärtswandler |
(Internal 3.3V) | 1.8 | 0.5 | ||
| RV4C020ZPHZG | 20 V, 2 A Pch MOSFET | (Internal 3.3V) | 3.3 | 0.15 | ||
| RBR3LAM60BTF | Für die Automobilindustrie, Schottkydiode mit niedrigem VF, 60 V, 3 A, SOD-128 |
9.0～16.0 | - | - | ||
| BD39040MUF-C | Für die Automobilindustrie System Power Good + Watchdog Timer + Reset |
(Internal 5.0V) | - | - | ||
| BD39040MUF-C | Für die Automobilindustrie System Power Good + Watchdog Timer + Reset |
(Internal 3.3V) | - | - | ||
Evaluations-Daten

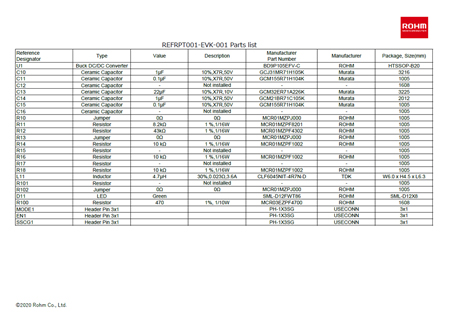

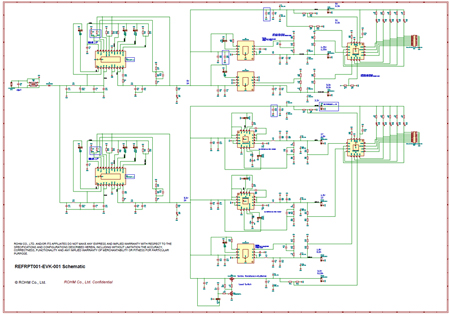

Design-Daten
Design-Models & -Tools
| Bauteilname | Gehäusename | SPICE-Model | Lösungssimulator | Symbol & Footprint | 3D-Model |
|---|---|---|---|---|---|
| BD9P105EFV-C | HTSSOP-B20 | verfügbar | verfügbar | verfügbar | verfügbar |
| BD9P205EFV-C | HTSSOP-B20 | verfügbar | verfügbar | verfügbar | verfügbar |
| BD9S201NUX-C | VSON008X2020 | verfügbar | verfügbar | verfügbar | verfügbar |
| BD9S300MUF-C | VQFN16FV3030 | verfügbar | verfügbar | verfügbar | verfügbar |
| BD9S400MUF-C | VQFN16FV3030 | verfügbar | verfügbar | verfügbar | verfügbar |
| BD00IA5MEFJ-M | HTSOP-J8 | verfügbar | verfügbar | verfügbar | verfügbar |
| BD39040MUF-C | VQFN16FV3030 | Kontakt | Kontakt | verfügbar | verfügbar |
| RV4C020ZPHZG | DFN1616-6W | Kontakt | Kontakt | Kontakt | verfügbar |
| RBR3LAM60BTF | PMDTM | verfügbar | Kontakt | Kontakt | Kontakt |
