ROHM präsentiert blau-grüne Chip-LEDs für Color Universal Design Anwendungen

15. July, 2020

SMLD12-Serie verbessert die Wahrnehmung von Menschen mit Farbfehlsichtigkeit

1608-size Blue-green chip LEDs

ROHM kündigt mit der SMLD12-Serie (SMLD12E2N1W und SMLD12E3N1W) hochpräzise blau-grüne Chip-LEDs in 1608er Größe (1,6 mm x 0,8 mm) an. Die neuen Produkte zeichnen sich durch eine Wellenlänge von λD: 505 nm bzw. λD: 496 nm und eine Helligkeit von 120 mcd bzw. 85 mcd aus. Der Durchlassstrom beträgt bei beiden Versionen 5 mA, die Durchlassspannung 2,9 Volt. Bei der SMLD12-Serie kommt ein neues Harz zum Einsatz, das im Gegensatz zu herkömmlichen Epoxid- und Silikonharzen eine 20-fach längere Lebensdauer und eine 25-fach höhere Formbeständigkeit bietet.

SMLD12E2N1W und SMLD12E3N1W sind die ersten* LEDs in 1608er Größe, die von der gemeinnützigen japanischen Color Universal Design Organization (CUDO) zertifiziert wurden. Damit lassen sich Farbschemata und Designs realisieren, die für jeden leicht erkennbar sind, auch für diejenigen, die keine Farbunterschiede wahrnehmen können. Sogenannte Color Universal Designs (CUD) eignen sich für eine Vielzahl von Anwendungen wie Leuchtanzeigen für Feueralarmsysteme, Warnlampen für Industrieanlagen und Informationsdisplays für öffentliche Verkehrsmittel.

Farbe gilt als eines der wichtigsten Kommunikationsmittel und wird als solches täglich in vielfältiger Weise genutzt. Allerdings finden es weltweit etwa über 200 Millionen Menschen mit Farbfehlsichtigkeit der Typen P und D schwierig, zwischen Rot und Grün zu unterscheiden. Je nach verwendeter Farbkombination führt das zu einer ungenauen Informationsvermittlung. Da das Farbsehen von Person zu Person variiert, ist es schwer nachzuvollziehen, wie verschiedene Menschen bestimmte Farben wahrnehmen. Das kann sehr unangenehm und auch problematisch sein, da andere Menschen diesen Mangel möglicherweise nicht bemerken.

In der Gesellschaft gibt es deshalb ein wachsendes Bedürfnis zur Implementierung eines universellen Farbdesigns, das die verschiedenen Arten des Farbsehens berücksichtigt. ROHM hat nun blau-grüne Chip-LEDs mit speziellen Wellenlängen entwickelt. Diese Produkte eignen sich ideal für die Implementierung eines universellen Farbdesigns in einer Vielzahl von Geräten. Das Unternehmen verwendet ein vertikal integriertes Produktionssystem, das bereits bei der Rohmaterialherstellung zum Einsatz kommt und hohe Qualitätsstandards erfüllt.

ROHM kann durch den Einsatz eines neuen Harzes die Lebensdauer der LEDs erheblich verlängern. Gleichzeitig wird eine Verschlechterung der Lichtintensität im Vergleich zu herkömmlichen Epoxidharzen verringert und die Formbeständigkeit gegenüber Silikonharzen verbessert. Außerdem gewährleistet das Unternehmen eine höhere Zuverlässigkeit. ROHM bietet auch AEC-Q102-qualifizierte Produkte an, die einen problemlosen Einsatz in Automobilsystemen und Industrieanlagen gewährleisten, die extreme Zuverlässigkeit erfordern.

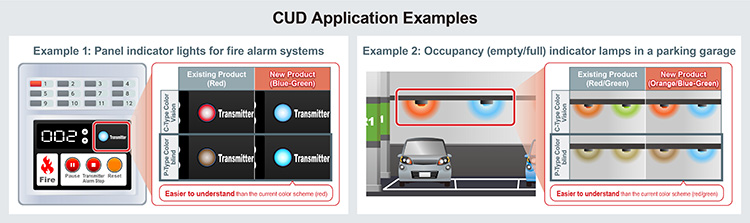

CUD Application Examples

Wesentliche Merkmale

ROHMs blau-grüne LEDs mit spezieller Wellenlänge – ideal für universelles Farbdesign

Es gibt eine Vielzahl von Geräten, die Informationen in den Farben Rot und Grün übertragen. Die Einführung von Blau-Grün, Orange oder Gelb macht es für Menschen mit Farbfehlsichtigkeit vom Typ P oder D und Rot-Grün-Schwäche einfacher, Farbmuster zu erkennen. Daher ist dieses Farbschema für die Informationsvermittlung mit LEDs wichtig.

Durch den Erhalt der Color-Universal-Design-Zertifizierung für ROHMs blau-grüne LEDs SMLD12E2N1W und SMLD12E3N1W können Menschen mit verschiedenen Arten von Farbsehvermögen und -empfindlichkeiten nun Farbmuster genau wahrnehmen, die mit ROHMs blauen LEDs (SMLD12BN1WT86, λD: 470nm) und Warmfarb-LEDs (SML-D15YW, λD: 590 nm; SML-D15DW, λD: 605 nm) realisiert werden.

Optimum Color Scheme for Color Universal Design Applications

Vorteile der SMLD12-Serie

Neues Harz gewährleistet hohe Zuverlässigkeit

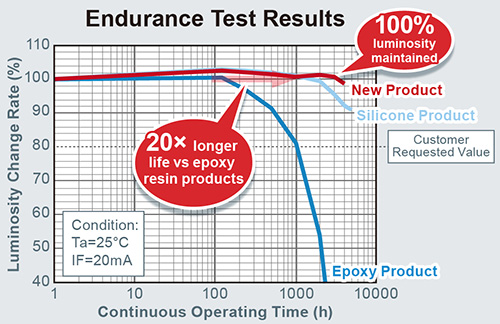

Endurance Test Results

1) 20x längere Lebensdauer im Gegensatz zu Epoxidharz
Die Lichtstärke bleibt auch während Langzeittests erhalten (25 °C, IF = 20mA, 1.000 Std.). Somit ergibt sich bei gleicher Restlichtstärke eine ca. 20-fach längere Lebensdauer gegenüber Epoxidharzprodukten.

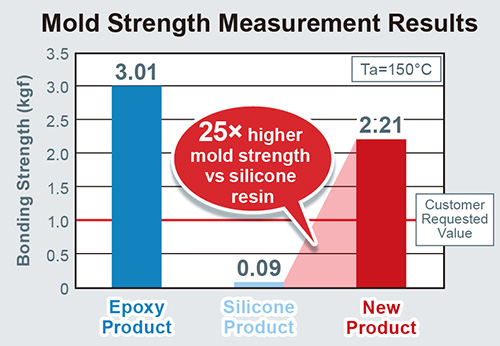

Mold Strength Measurement Results

2) 25x höhere Formbeständigkeit im Vergleich Silikonharz
Der Einsatz eines neuen Harzmaterials, verbessert die Formfestigkeit selbst bei hohen Temperaturen (Ta = 150°C) um das 25-fache verglichen mit Silikonharzprodukten. Dadurch werden Probleme bei der Bestückung minimiert und eine bessere Bestückbarkeit erreicht.



Produktspektrum


Part No. Emitting Color Dominant (Emission) Wavelength λD [nm] Brightness IV [mcd] Forward Voltage VF [V] Forward Current IF [mA] AEC-Q102 Package [mm]
SMLD12BN1W Blue 470 40 2.9 5 ✓*(C) added to P/N 1.6x0.8 (t=0.55)
SMLD12E3N1W NEW Cyan 496 85
SMLD12E2N1W NEW Blue Green 505 120
SML-D15YW Yellow 590 224 2.1 20
SML-D15DW Orange 605 2.0


Anwendungsbeispiele für Color Universal Designs


  • Bedienfeldanzeigen für Feueralarmsysteme etc.
  • Sicherheitswarnlichter in Industrieanlagen
  • Informationsschilder für öffentliche Verkehrsmittel
  • Anzeigen für Parkplatzbelegungen (leer/voll)
  • Ladezustandsanzeigen von Batterien
  • Anzeigetafeln für Krankenhausausstattung (z.B. Schwesternrufe) und mehr...


Verfügbarkeit: die SMLD12-Serie ist ab sofort erhältlich.
Preise: ab 0,26 US-Dollar/Stück (1.000 Stk.)

Terminologie



Color Universal Design (CUD)
Ein Designsystem, das unter Berücksichtigung von Menschen mit verschiedenen Arten des Farbsehens entwickelt wurde. Es gestattet die genaue Weitergabe von Informationen an so viele Personen wie möglich.

Color Universal Design Organisation (CUDO)
CUDO ist eine gemeinnütze Organisation. Sie wurde mit dem Ziel gegründet, eine „Gesellschaft ohne farbliche Einschränkungen“ zu schaffen. Dazu wird die farbige Umgebung so verbessert, dass sie auch von Menschen mit verschiedenen Arten der Farbwahrnehmung leicht identifiziert werden kann.

Verschiedene Arten der Farbwahrnehmung
CUDO klassifiziert die Unterschiede im Farbsehen in die folgenden fünf Typen:

Designation Description
C-Type (Common) A person with normal color vision who has all three types of photoreceptor cone cells: red, green, and blue
P-Type (Protanopia) Strong: No or non-functioning cone cells for detecting red light
Weak: Red cone cells with spectral sensitivity shifted towards green cone cells
D-Type (Deuteranopia) Strong: No or non-functioning cone cells for detecting green light
Weak: Green cone cells with spectral sensitivity shifted towards red cone cells
T-Type (Tritanopia) No cone cells for primarily detecting blue light; functionally weak
A-Type (Achromatopia) Only has one type of cone cell, no cone cells at all, or all cells are weak



*Basierend auf einer Untersuchung von ROHM im Juni 2020.
