ROHM bietet neue Stromversorgungs-ICs mit 80 V Spannungsfestigkeit und 5 A Ausgang

30. Juni, 2021

BD9G500EFJ-LA und BD9F500QUZ verbessern Zuverlässigkeit und Funktionalität industrieller Anwendungen

BD9G500EFJ-LA | BD9F500QUZ

ROHM kündigt unter der Bezeichnung BD9G500EFJ-LA und BD9F500QUZnicht-isolierte DC/DC-Abwärtswandler-ICs mit integrierten Leistungs-MOSFETs an. Die neuen Bauelemente unterstützen hohe Spannungen und Ströme und verbessern dadurch die Zuverlässigkeit und Funktionalität in zahlreichen Anwendungen der Fabrikautomatisierung. Dazu gehören speicherprogrammierbare Steuerungen/Umrichter, batteriebetriebene Industrie-Anwendungen sowie 5G-Basisstationen, die hohe Leistungen verarbeiten.

Der BD9G500EFJ-LA zeichnet sich durch einen weiten Eingangs-Spannungsbereich von 7 V bis 76 V mit Spannungsspitzen bis zu 80 V aus. Er unterstützt einen hohen Ausgangsstrom von bis zu 5 A bei einer einstellbaren Betriebsfrequenz zwischen 100 kHz und 650 kHz. Untergebraucht im HTSOP-J8-Gehäuse mit Abmessungen von 4,9 mm x 6,0 mm x 1,0 mm arbeitet der DC/DC-Abwärtswandler im Temperaturbereich von –40 °C und +125 °C.

Der BD9F500QUZ erreicht Dank der integrierten Nano Pulse Control™-Technologie ein effizienteres Abwärtswandlungsverhältnis. Er bietet eine Spannungsfestigkeit von 39 V und einen Ausgangsstrom von 5 A. Das SMD-Bauelement im kompakten, flachen VMMP16LZ3030-Gehäuse mit Abmessungen von 3,0 mm x 3,0 mm x 0,4 mm benötigt Versorgungsspannungen von 4,5 V bis 36 V. Es arbeitet mit Frequenzen von 600 kHz, 1,0 MHz und 2,2 MHz. Der Betriebstemperaturbereich liegt zwischen –40 °C und +85 °C. Durch wählbare SEL1/SEL2-Pins bietet der IC auch einen Überstromschutz. Diese Eigenschaften sind ideal für 24-V-Spannungsversorgungen, denn sie ermöglichen in einem breiten Spektrum fortschrittlicher industrieller Anwendungen mehr Funktionalität und weitere Miniaturisierung.

Hintergrund

In den letzten Jahren haben sich die Märkte für batteriebetriebene Anwendungen und hochentwickelte industrielle Ausstattungen wie 5G-Basisstationen und Fabrikautomatisierungssysteme, die mit neuen IoT-Funktionen ausgestattet sind, weiterentwickelt. Dies erfordert kompakte, mit hoher Effizienz arbeitende Stromversorgungs-ICs, die große Ströme für den Betrieb mehrerer Funktionen liefern und hohen Spannungen standhalten, um Schäden durch plötzliche Überspannungen zu vermeiden.

Die DC/DC-Wandler-ICs BD9G500EFJ-LA und BD9F500QUZ wurden unter Verwendung einer proprietären Analog-Designtechnologie auf der Basis von High-Voltage-BiCDMOS-Leistungsprozessen entwickelt. Sie stellen die Stromversorgungsfunktionalität bereit, die die immer anspruchsvolleren Industrieanlagen benötigen.

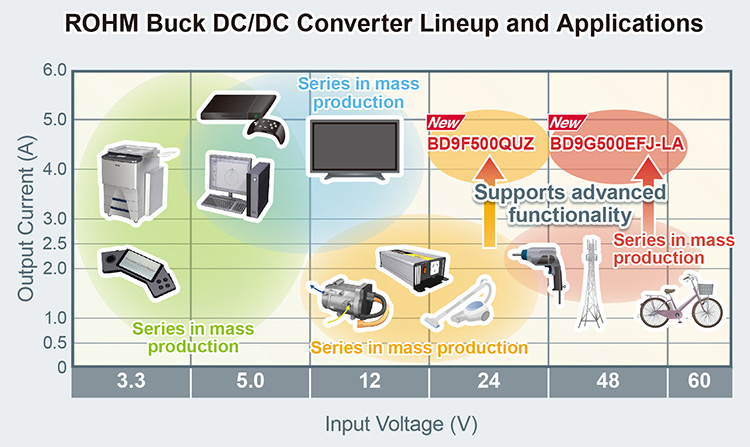

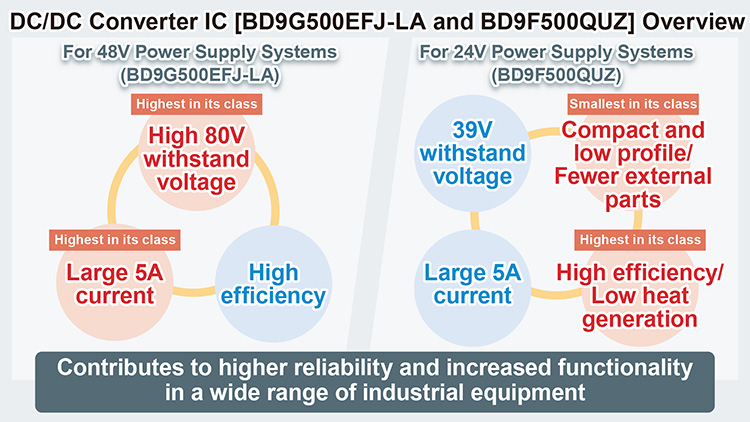

ROHM Buck DC/DC Converter Lineup and Applications DC/DC Converter IC (BD9G500EFJ-LA and BD9F500QUZ) Overview


Spezifikationen der neuen DC/DC-Wandler-ICs

Part No. Withstand Voltage [V] (Max.) Input Voltage Range [V] Output Voltage Range [V] Max. Output Current [A] (Max.) SW Frequency [MHz] Operating Temp Range [ºC] Package [mm]
NEWBD9G500EFJ-LA 80 7 to 76 1 to 0.97xVIN 5 0.1 to 0.65 -40 to +125 HTSOP-J8
4.9 x 6.0 x 1.0
NEWBD9F500QUZ 39 4.5 to 36 0.6 to 14 5 0.6, 1.0, 2.2 -40 to +85 VMMP16LZ3030
3.0 x 3.0 x 0.4


Anwendungsbeispiele

48-V-Stromversorgungssysteme (BD9G500EFJ-LA)

  • Server, Ladestationen und Leistungsverstärker für 5G-Basisstationen, die einen 48-V-Spannungseingang benötigen
  • Elektrofahrräder, Elektrowerkzeuge und andere Anwendungen mit 48-V/60-V-Spannungseingang
  • Haushaltsgeräte wie Staubsauger, Waschmaschinen und andere Anwendungen mit Motoren, die hohen Überspannungen ausgesetzt sind


24-V-Stromversorgungssysteme (BD9F500QUZ)

  • Überwachungskameras und Fabrikautomatisierungsgeräte wie SPS und Umrichter, die einen 24-V-Spannungseingang benötigen
  • Stromversorgungen für Low-Voltage-Steuersysteme, einschließlich FPGAs und SoCs in verschiedenen Industrieanlagen


Verfügbarkeit

Online Distributors

Datum des Verkaufsstarts: Mai 2021
Online-Distributoren: Digi-Key, MOUSER, und Farnell
(Voraussichtlich auch bei anderen Online-Distributoren erhältlich.)



Produkte

Part No. Functions
BD9G500EFJ-LA 7V to 76V input/5A output 1ch buck DC/DC converter with built-in high-side MOSFET (asynchronous rectification type)
BD9F500QUZ 4.5V to 36V input/5A output 1ch buck DC/DC converter with built-in MOSFET (synchronous rectification type)
BD9G500EFJ-EVK-001 BD9G500EFJ-LA evaluation board
BD9F500QUZ-EVK-001 BD9F500QUZ evaluation board
