ROHMs neue Fast-Recovery-Dioden der 4. Generation: verlustarme Leistung und extrem niedrige Rauscheigenschaften

12. Juli, 2022

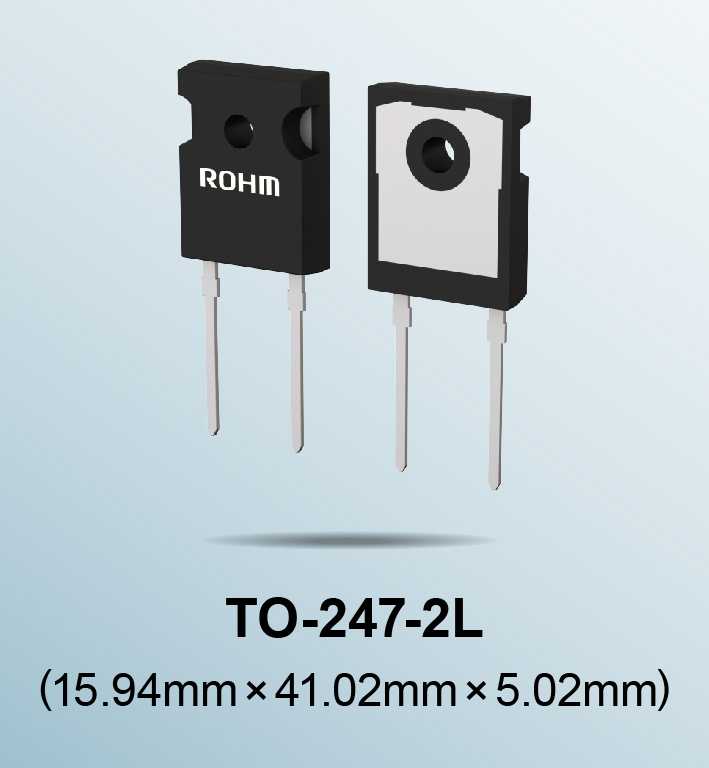

TO-247-2L

Online Distributors

RFL/RFS-Serie verbessert den Wirkungsgrad der Stromversorgung und reduziert das Rauschen in Klimaanlagen und EV-Ladestationen

ROHM kündigt mit der RFL/RFS-Serie die 4. Generation seiner 650-V-Fast-Recovery-Dioden (FRDs) an. Die neuen Bauelemente zeichnen sich durch eine niedrige Vorwärtsspannung (VF) von 1,5 V und 2,3 V, eine schnelle Sperrverzögerungszeit (trr) von beispielsweise 55 ns bzw. 35 ns sowie ein extrem niedriges Rauschverhalten aus. Sie eignen sich ideal für Industrie- und Endverbrauchergeräte, die große Mengen an Strom benötigen, zum Beispiel Klimaanlagen und Ladestationen für Elektrofahrzeuge.
Um den Anstieg des weltweiten Strombedarfs zu bewältigen, muss die Elektrizität effektiv genutzt werden. Das gilt insbesondere für Haushaltsgeräte und Industrieanlagen mit hohem Energieverbrauch. Sie erfordern nicht nur einen hohen elektrischen Wirkungsgrad, sondern auch effektive Rauschunterdrückungsmaßnahmen. ROHM hat deshalb Dioden entwickelt, die eine niedrige Vorwärtsspannung für einen effizienteren Betrieb mit einer schnellen trr-Charakteristik kombinieren, die weniger Verluste und niedriges Rauschen beim Ausschalten bietet.
Durch die Optimierung der Bauelementestruktur und der Materialien erreicht die RFL/RFS-Serie ein ideales Verhältnis zwischen Vorwärtsspannung und Sperrverzögerungszeit. Dies sind wichtige Eigenschaften für FRDs, die jedoch in einem Abhängigkeitsverhältnis stehen. Die RFL Serie reduziert die Vorwärtsspannung um ca. 3,2 % und die Sperrverzögerungszeit um ca. 8,3 % im Vergleich zur herkömmlichen RFN-Serie. Die RFS Serie reduziert die Vorwärtsspannung um ca. 17,9 % gegenüber der gängigen RFUH-Serie. Beide Produkte verbessern den Wirkungsgrad der Stromversorgung, da sie optimal auf die Anforderungen der Schaltung abgestimmt sind. Darüber hinaus wird bei den Dioden eine extrem rauscharme Recovery-Charakteristik erreicht. Sie trägt dazu bei, sowohl den Arbeitsaufwand bei der Schaltungsentwicklung als auch die Anzahl der Komponenten für Rauschunterdrückungsmaßnahmen zu verringern.
ROHM wird die Gehäusepalette der RFL/RFS-Serie weiter ausbauen, um die Automobilbranche zu unterstützen und gleichzeitig die Anwendungsmöglichkeiten durch die Reduzierung des Stromverbrauchs zu erweitern.

V<sub>F</sub> and trr Characteristics Comparison Map
Noise Performance Comparison Waveforms

Produktspektrum

RFL-Serie (Modelle mit niedriger Vorwärtsspannung VF)

Part No. Data Sheet Absolute Max. Ratings (Tc=25°C) Electrical Characteristics (Tj=25°C) Junction Temp. Tj Max. [°C] Package
Reverse Voltage VR [V] Average Rectified Current IO [A] Forward Voltage VF Max. [V]   Reverse Current IR Max. [μA]   Reverse Recovery Time trr Max. [ns]
Forward Current IF [A] Reverse Voltage VR [V]
New
RFL30TZ6S		 New 650 30 1.5 30 5 650 55 175 TO-247-2L
(TO-247GE-2L)
New
RFL60TZ6S		 New 60 60 10 75

Note: Packages indicate JEDEC notation. ( ) denotes ROHM package type.

RFS_Serie (Modelle mit extrem schneller Sperrverzögerungszeit trr)

Part No. Data Sheet Absolute Max. Ratings (Tc=25°C) Electrical Characteristics (Tj=25°C) Junction Temp. Tj Max. [°C] Package
Reverse Voltage VR [V] Average Rectified Current IO [A] Forward Voltage VF Max. [V]   Reverse Current IR Max. [μA]   Reverse Recovery Time trr Max. [ns]
Forward Current IF [A] Reverse Voltage VR [V]
New
RFS30TZ6S		 New 650 30 2.3 30 5 650 35 175 TO-247-2L
(TO-247GE-2L)
New
RFS60TZ6S		 New 60 60 10 55

Note: Packages indicate JEDEC notation. ( ) denotes ROHM package type.

Anwendungen

  • Schaltungen zur Leistungsfaktorkorrektur in Klimaanlagen, Waschmaschinen, Kühlschränken usw.
  • Sekundäre Gleichrichterschaltungen in Ladestationen für Elektrofahrzeuge und dergleichen
  • Wechselrichterschaltungen in Robotern für Werkzeugmaschinen, Kompressoren etc.
  • Stromversorgungen für Server, Basisstationen und vieles mehr

Schaltungsbeispiele (Topologie)

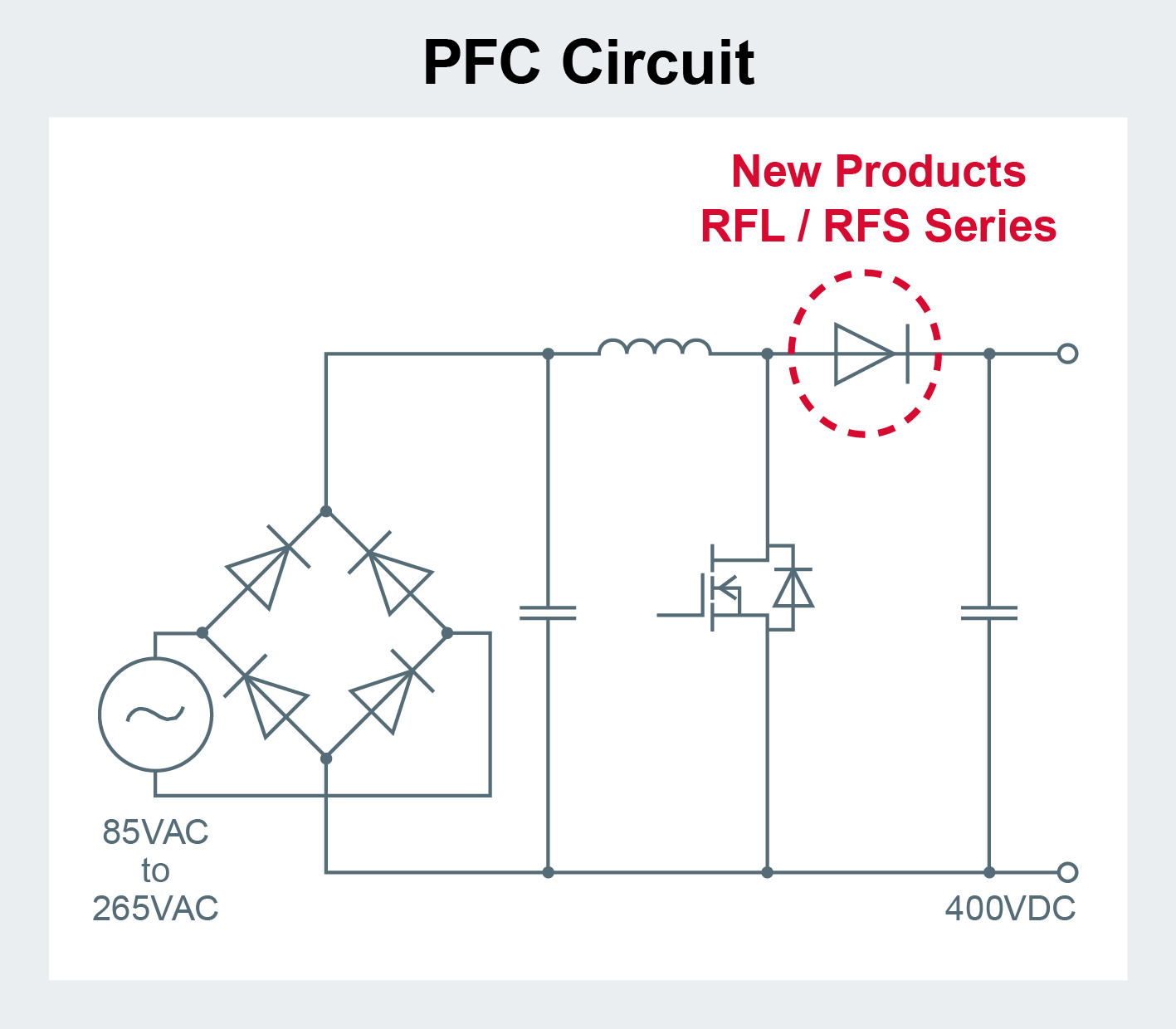

PFC Circuit

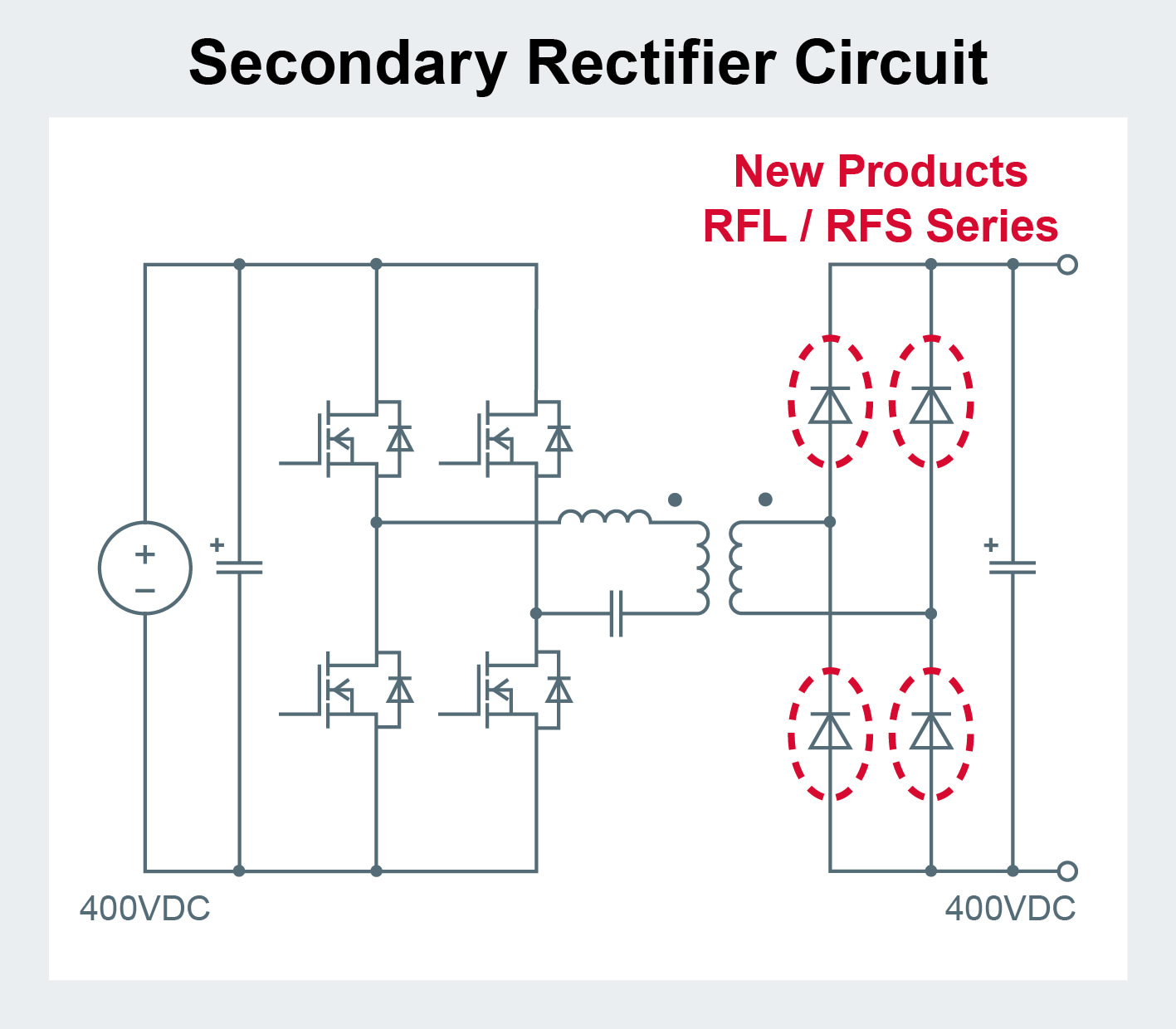

Secondary Rectifier Circuit
Inverter Circuit (Freewheel Diodes)

Auswahl der Topologie

Beim Entwurf von Stromversorgungsschaltungen ist es notwendig, eine Schaltungskonfiguration (Topologie) zu wählen, die den erforderlichen Spezifikationen für Eingangs-/Ausgangsspannungen, Leistung, Isolierung und anderen Faktoren entspricht. ROHM bietet eine Auswahlseite, die die optimalen Produkte für verschiedene Topologien empfiehlt.
https://www.rohm.com/topology

Verfügbarkeit:
Die RFL/RFS-Serie ist ab sofort in Serienstückzahlen bei den Online-Händlern Digi-key, Mouser und Farnell erhältlich.
