Branchenweit höchste* Nennleistung: ROHM präsentiert gesinterte Metall-Shunt-Widerstände der UCR10C-Serie

*ROHM-Studie vom 22. January 2026

22. Januar 2026

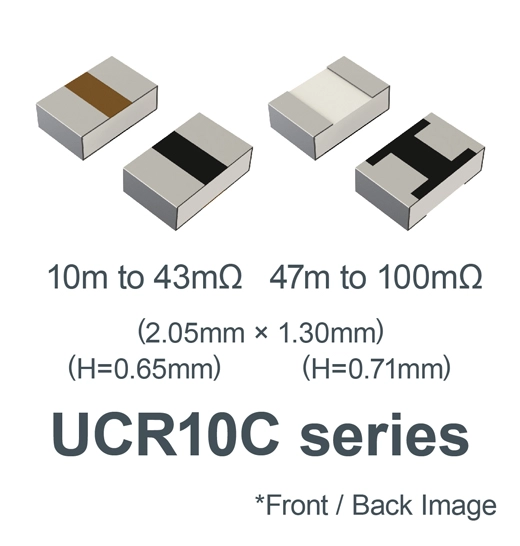

UCR10C Series

ROHM hat mit der “UCR10C Serie” Shunt-Widerstände der Größe 2012 entwickelt. Die Bauelemente zeichnen sich durch hohe Nennleistungen von 1,0 W und 1,25 W sowie einen Widerstandsbereich von 10 mΩ bis 100 mΩ aus.

Shunt-Widerstände müssen sowohl im Automobil- als auch im Industriebereich für die Strommessung höhere Leistungen bewältigen können. Zudem steigen in diesen Märkten von Jahr zu Jahr die spezifischen Anforderungen an die Zuverlässigkeit der Verbindungsstellen.

Die neuen Shunt-Widerstände von ROHM bilden durch Sintern ein kupferbasiertes Widerstandselement auf einem Aluminiumoxid-Substrat. Aufgrund der optimierten Wärmeableitungsstruktur erreichen sie Nennleistungen von 1,0 W und 1,25 W – doppelt so viel wie Produkte gleicher Größe, einschließlich Dickschicht- und Metallplattentypen. Dadurch können Varianten mit breiten Anschlusstypen oder größeren Alternativen ersetzt werden. Das erleichtert die Miniaturisierung und reduziert die Anzahl der erforderlichen Komponenten.

Die Verwendung eines metallischen Widerstandselements sorgt für einen niedrigen Temperaturkoeffizienten (TCR) von 0 bis +60 ppm/°C. Auf diese Weise lassen sich Fehler aufgrund von Temperaturänderungen minimieren und hochpräzise Strommessungen durchführen. In Temperaturzyklustests (-55 °C / +155 °C, 1000 Zyklen) erreichen die Produkte die gleiche Haltbarkeit wie die Metallplattentypen. Somit ist auch in Anwendungen mit extremen Temperaturschwankungen, wie im Automobilbereich, eine hohe Verbindungszuverlässigkeit gewährleistet. Das gestattet einen stabilen, langfristigen Betrieb. Die UCR10C-Serie ist vollständig bleifrei. Selbst in Bereichen, die von der RoHS-Richtlinie ausgenommen sind, kommen keine bleihaltigen Materialien zum Einsatz, wodurch die Umweltbelastung reduziert wird.

Die UCR10C-Serie ist online erhältlich und kann über Online-Händler wie DigiKey, MOUSER and Farnell erworben werden.

Online Distributors

Im Rahmen seiner Expansionspläne hat ROHM mit der Entwicklung der UCR18C Series, begonnen. Dabei handelt es sich um eine Reihe gesinterter Metall-Shunt-Widerstände der Größe 3216 (2 W). Das Unternehmen erweitert damit sein Produktangebot, das sich durch hohe Leistung, Präzision und Zuverlässigkeit auszeichnet.

Anwendungsbeispiele

Verschiedene Stromerfassungsanwendungen in der Automobilindustrie, in Industrieanlagen sowie in der Unterhaltungselektronik.
