ROHMs neue LDO-Regler mit 500 mA Ausgangsstrom gewährleisten stabilen Betrieb mit ultrakleinen Kondensatoren und erweitern damit die Designflexibilität für Hochstromanwendungen

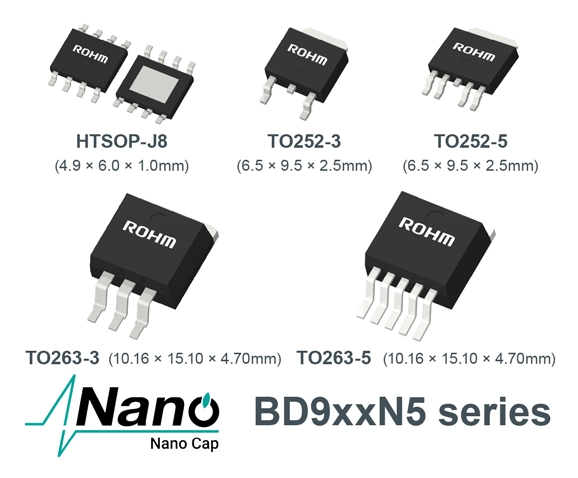

BD9xxN5 series

ROHM hat die LDO-Regler-ICs der “BD9xxN5 Series” mit einem Ausgangsstrom von 500 mA entwickelt. Die neue Serie zeichnet sich durch die firmeneigene, äußerst stabile Regelungstechnologie „Nano Cap™“ aus. Sie umfasst 18 Produkte für 12-V-/24-V-Primärstromversorgungsanwendungen in Automobilen, industriellen Anlagen und Kommunikationsinfrastrukturen.

In den letzten Jahren wurden elektronische Geräte immer kompakter, mussten aber gleichzeitig eine höhere Bestückungsdichte aufweisen. Um diesen Anforderungen gerecht zu werden, Platz zu sparen und Designflexibilität zu erzielen, müssen Stromversorgungs-ICs auch mit Kondensatoren mit geringer Kapazität einen stabilen Betrieb gewährleisten. Allerdings war es technisch schwierig, eine solche Leistung mit Ausgangskondensatoren von 1 µF oder weniger zu erreichen.

Um dieser Herausforderung zu begegnen, entwickelte ROHM im Jahr 2022 die LDO-Regler der “BD9xxN1 Series” (150 mA Ausgangsstrom), die mit der firmeneigenen, äußerst stabilen Steuerungstechnologie „Nano Cap™“ ausgestattet sind. Dank dieser Innovation ist ein stabiler Betrieb mit Ausgangskondensatoren von nur 100 nF möglich, weshalb die Regler in zahlreichen Anwendungen zum Einsatz kommen.

Die neu entwickelte BD9xxN5-Serie baut auf dem Erfolg der BD9xxN1-Serie auf. Sie erhöht den Ausgangsstrom auf 500 mA – mehr als das Dreifache des vorherigen Werts – und erweitert damit ihre Eignung für Anwendungen mit höherem Leistungsbedarf deutlich. Darüber hinaus wird eine sehr geringe Ausgangsspannungswelligkeit von ca. 250 mV (bei einer Laststromschwankung von 1 mA bis 500 mA innerhalb von 1 µs) mit einer geringen Ausgangskapazität von nur 470 nF (typisch) erreicht. Neben den üblichen kleinen MLCCs (Mehrschichtkeramikkondensatoren) im Bereich von mehreren µF und großvolumigen Elektrolytkondensatoren unterstützt die BD9xxN5-Serie auch ultrakleine MLCCs der Größe 0603M (0,6 mm × 0,3 mm) mit Kapazitäten unter
1 µF. Bei diesen war eine hohe Stabilität bisher nur schwer zu erreichen. Das trägt zur Platzersparnis sowie zu größerer Flexibilität bei.

Die Massenproduktion dieser Serie begann im Oktober 2025 mit einer monatlichen Produktionskapazität von 300.000 Einheiten. Die Produkte sind auch online über Online-Händler wie DigiKey, Mouser and Farnell erhältlich.

Online Distributors

ROHM stellt darüber hinaus hochpräzise SPICE-Modelle, „ROHM Real Model“, für eine genaue Simulation bereit. Diese können von der offiziellen Website von ROHM heruntergeladen werden.

SPICE Modelle: BD900N5xxx-C BD933N5xxxx-C BD950N5xxxx-C

ROHM wird auch weiterhin durch die Ausweitung seiner mit der Nano Cap™-Technologie ausgestatteten LDO-Serie zu hoher Leistung, Miniaturisierung und hoher Zuverlässigkeit elektronischer Geräte beitragen.

Part Number *1 Data
Sheet		 Input
Voltage
[V]		 Output
Voltage
[V]		 Output Voltage
Accuracy
[%]		 Output
Current
(Max.)
[mA]		 Output Capacitance
(Min.) *2
[nF]		 Quiescent
Current
(Typ.)
[μA]		 Shutdown
Switch		 Operating Temperature
Range
Tj [°C]		 Package
[mm]		 AEC-Q100
qualified
New BD9xxN5EFJ-C PDF 3
to
42		 3.3/
5.0/
Adjustable
(1 to 18)		 ±2 500 230 25 No -40
to
+150		 HTSOP-J8
(4.9×6.0×1.0)		 YES
New BD9xxN5WEFJ-C YES
New BD9xxN5FP-C No TO252-3/
TO252-5
(6.5×9.5×2.5)
New BD9xxN5WFP-C YES
New BD9xxN5FP2-C No TO263-3/
TO263-5
(10.16×15.10×4.70)
New BD9xxN5WFP2-C YES

*1: 'xx' in the part number determined by the output voltage (e.g. 3.3V=BD933N5-, 5.0V=BD950N5-, Adjustable=BD900N5-)
*2: Set capacitor value which do not fall below the minimum value. This value needs to consider the temperature characteristics and DC devicecharacteristics.

Anwendungsbeispiele

Automotive

  • ● Stromversorgungen für Antriebsstrangsysteme, Kraftstoffeinspritzsysteme und Reifendruckkontrollsysteme
  • ● Stromversorgungen für Karosseriesteuergeräte
  • ● Stromversorgungen für Infotainmentsysteme für Kombiinstrumente und Head-up-Displays (HUD) etc.

Industrieanlagen

  • ● Stromversorgungen für speicherprogrammierbare Steuerungen, Remote-Terminals und industrielle Gateways
  • ● Hochpräzise LDOs für analoge Lasten und Sensoren zur Messung von Temperatur, Druck, Durchflussrate etc.
  • ● Stromversorgungen für Überwachungs- und Bedienfelder in Katastrophen-schutz- und Zugangskontrollsystemen sowie in der Gebäudeautomation
  • ● Standby-Stromversorgungen für Mensch-Maschine-Schnittstellen und Bedienfelder etc.

Consumer Electronics

  • ● Stromversorgungen für Steuerplatinen in Kühlschränken, Geschirrspülern, Klimaanlagen etc.
  • ● Stromversorgungen für Haushaltsgeräte wie Thermostate und Türklingeln
  • ● Stromversorgungen für Anwendungen mit konstanter Stromversorgung in Haussicherheits- und Netzwerkgeräten etc.

Über die Nano Cap™ Technology?

Nano Cap™ Logo

Nano Cap™ bezeichnet eine äußerst stabile Regelungs-technologie, die ROHMs umfang-reiche Analogexpertise über Schaltungsdesign, Prozesse und Layout unter Verwendung eines vertikal integrierten Produktions-systems kombiniert. Eine optimierte Regelung beseitigt Stabilitätsprobleme von Kondensatoren in Analogschaltungen. Sie reduziert so die Designressourcen für eine Vielzahl von Anwendungen in den Bereichen Automobil, Industrieausrüstung, Endverbraucher und vielen anderen.

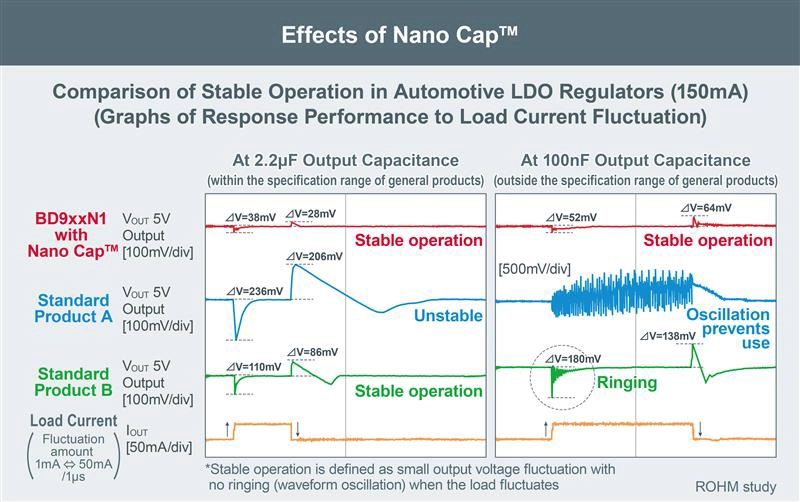

Effects of Nano Cap™

● Website: What is ‘Nano’ Power Supply Technology?
● Stories of Manufacturing: Nano Power Supply Technology
● Video: Nano Cap™



Nano Cap™ ist eine Marke oder eingetragene Marke von ROHM Co., Ltd.
