Wechseldiode (SW)
Struktur und Funktionen
| Struktur | Symbol | Anwendungenï― ĨMerkmale |
|---|---|---|
 |
 |
|
Diese Dioden werden als Schalter verwendet. Die Bereitstellung von Spannung in Vorwärtsrichtung lässt den Strom fließen (EIN). Umgedreht lässt die Bereitstellung von Spannung in Rückwärtsrichtung den Strom stoppen. Wechseldioden werden normalerweise durch kürzere Sperr-Erholzeiten (trr) charakterisiert, was zu einer besseren Schalterleistung führt.
| Schalter EIN | Schalter AUS |
|---|---|
 |
 |

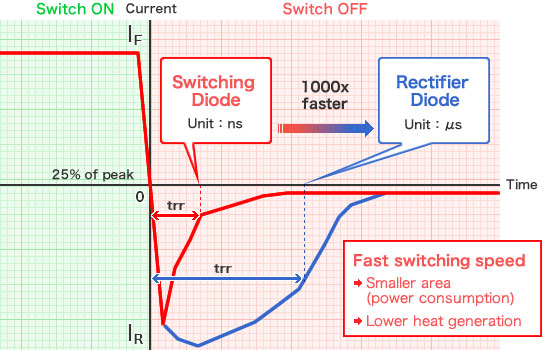

Was ist die Sperr-Erholzeit (trr)?
Bei der Sperr-Erholzeit (trr) handelt es sich um die Zeit, die eine Wechseldiode benötigt, um vollständig von einem AUS-Status in einen EIN-Status zu wechseln. Im Allgemeinen können Elektronen nicht sofort gestoppt werden, nachdem der Betrieb auf AUS geschaltet wird, und ein Teil des Stroms fließt in die entgegengesetzte Richtung. Je höher dieser Ableitstrom ist, desto größer der Verlust. Die Sperr-Erholzeit kann jedoch mit Schwermetalldiffusion, Materialoptimierung oder durch die Entwicklung von Hochgeschwindigkeitsdioden (FRD, Fast Recovery Diodes) verkürzt werden, die das Schwingen nach der Erholphase unterdrücken.
Hauptaspekte
- Die Sperr-Erholzeit (trr) bezieht sich auf die Zeit, die der Strom zum Abklingen benötigt, wenn die Spannung in die umgekehrte Richtung wechselt.
- Eine kürzere Sperr-Erholzeit (trr) führt zu weniger Verlusten und höheren Schaltgeschwindigkeiten.
