Siebensegment-LED

Was ist eine Siebensegment-LED?

Eine Siebensegment-LED ist ein digitales Displaymodul, das speziell für die Anzeige numerischer Informationen vorgesehen ist.
In der Form von Zahlen angeordnete Leuchtdioden (LEDs) ermöglichen eine gut sichtbare Anzeige.
Sie werden mitunter auch als „Siebensegment-Displays“ oder „Siebensegment-Anzeigen“ bezeichnet.

Bezeichnung der Teile einer Siebensegment-LED

Eine Siebensegment-LED setzt sich aus folgenden Teilen zusammen:

  • Leuchtdiodenkomponenten (a–g): Segmente (Seg)
  • Punkt-Leuchtkomponente: Dezimalpunkt (DP)
  • Allgemeine Bezeichnung für die sieben Segmente a–g: Ziffern (Digits, Dig)

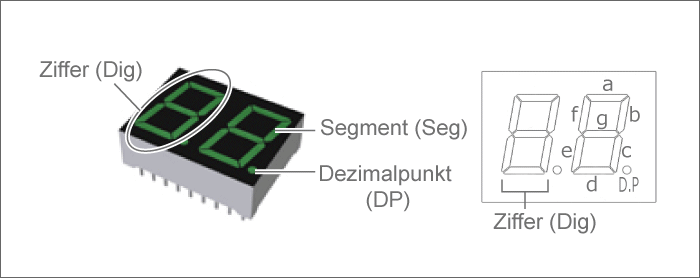

Bezeichnung der Teile einer Siebensegment-LED

【Bezeichnung der Teile einer Siebensegment-LED】

Schaltungskonfiguration einer Siebensegment-LED

LED-Anzeigegeräte können über zwei verschiedene Schaltungen verfügen: gemeinsame Anode und gemeinsame Kathode.

  • Gemeinsame Anode: der gemeinsame Pin ist positiv
  • Gemeinsame Kathode: der gemeinsame Pin ist negativ

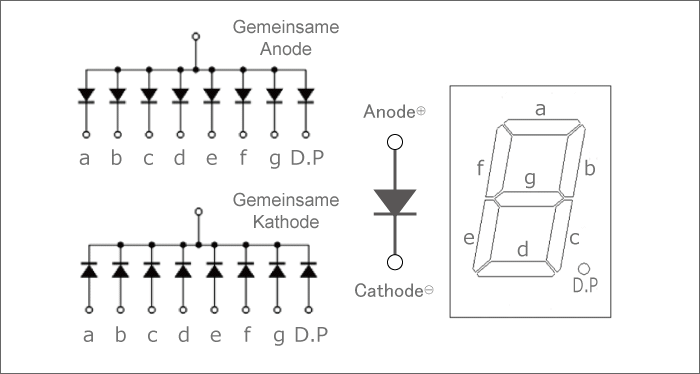

Gemeinsame Anode und gemeinsame Kathode der Siebensegment-LED

【Gemeinsame Anode und gemeinsame Kathode】
