USB Power Delivery
<Was ist USB Power Delivery?>

Was ist USB Power Delivery?

USB Power Delivery (USB PD) ist ein USB-Erweiterungsstandard, der den Empfang von bis zu 100 W über das neue USB-Kabel vom Typ C ermöglicht.
Frühere Standards umfassten USB2.0, der bis zu 2,5 W vorgab, USB3.0 mit maximal 4,5 W sowie USB BC1.2 (Akkuladen) bis zu 7,5 W für mit Akkus ausgestattete Geräte.
Der erweiterte Leistungsbereich von bis zu 100 W, der von USB Power Delivery vorgegeben wird, unterstützt Geräte wie Laptops und Tablets, was mit früheren Standards nicht möglich war, und erweitert damit das anwendbare Sortiment erheblich.
Auch ein schnelles Aufladen (kürzere Ladezeit) von mobilen Geräten ist möglich.

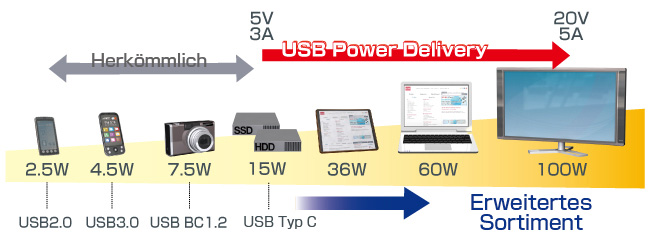

Anwendungsbeispiele für USB Power Delivery

Anwendungsbeispiele für USB Power Delivery

USB Typ C

USB Power Delivery gibt das Anschlusskabel vor, das für die Stromversorgung verwendet werden soll.
Der neue USB-Typ-C-Anschluss wurde von USB Implementers Forum, Inc. (USB-IF), einer Organisation, die die Standardisierung und Verwaltung von USB-Spezifikationen fördert, eingerichtet und gefördert.
Im Gegensatz zu herkömmlichen USB-Geräten, die einen Typ-A-Anschluss auf der Hostseite und Typ B auf der Geräteseite verwenden, legt Typ C auf beiden Seiten denselben Anschluss fest, sodass keine Unterscheidung zwischen den Steckverbindertypen erforderlich ist.
Im Gegensatz zum Typ-B-Steckverbinder, der neben dem Standardtyp in einer Vielzahl unterschiedlicher Formen geliefert wird, einschließlich Mini-B und Micro-B (sodass der Steckverbindertyp auf der Basis des Geräts konfiguriert werden muss), legt Typ C eine einzige Form für alle Anwendungen fest, wodurch ein gemeinsamer Standard erreicht wird.
Da keine unterschiedliche Ausrichtung nach oben und unten vorhanden ist, kann der Steckverbinder in einer beliebigen Richtung eingeführt werden.
Außerdem werden Videosignale unterstützt, die Daten-, Strom- und Videosignalübertragung über ein einziges USB-Kabel ermöglichen.
Die für USB PD erforderliche Kommunikation wird auf der dedizierten CC-Leitung durchgeführt, sodass sie unabhängig vom herkömmlichen USB-Betrieb funktionieren kann.

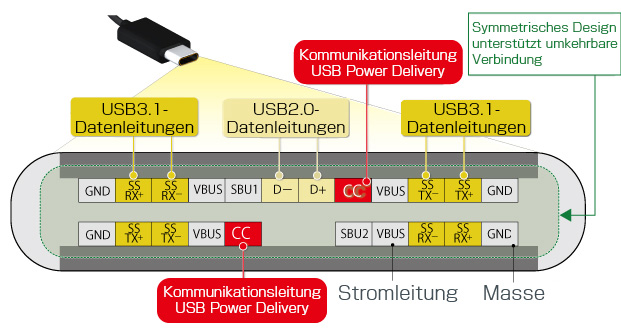

Pinbelegung von USB Typ C

Pinbelegung von USB Typ C
