High-Side-/ Low-Side-Schalter

High-Side / Low-Side Treiber

Ein Halbleiterschalter, der im oberen Stromkreis in Bezug auf eine äußere Last platziert ist, wird als High-Side-Treiber (Stromversorgung) bezeichnet, und wenn er in der unteren Schaltung montiert ist, als Low-Side-Treiber (Masse).

High-Side-Treiber / Low-Side-Treiber

[High-Side-Treiber / Low-Side-Treiber]

Anwendungsbeispiele für High-Side- und Low-Side-Schalter

IPDs verfügen über zwei Arten von Schalter für äußere Lasten: einen High-Side-Schalter für den oberen Stromkreis und einen Low-Side-Schalter für den unteren Stromkreis, wobei ein für jede Platzierung optimiertes Schaltungsdesign verwendet wird.
Wie in der Abbildung links unten dargestellt, ist in einem Schaltkreis, in dem verschiedene Lasten an eine einzige Versorgungsspannung angeschlossen sind (wie z. B. in einem Fahrzeug, in dem die Batteriespannung fest ist und die Karosserie geerdet ist) der Ausgang anfällig für Erdungsfehler. Ein High-Side-Schalter ist dann besser geeignet, um abnormale Bedingungen wie Erdungsfehler zu erkennen.
Umgekehrt sind Low-Side-Schalter ideal für Schaltungen, in denen Lasten an verschiedenen Versorgungsspannungen platziert sind, wie in der Abbildung rechts unten dargestellt. Der Low-Side-Schalter arbeitet, indem eine Eingangsspannung an das Gate angelegt und die MOSFET-Source geerdet ist. Diese Ansteuerung ist die gleiche wie bei Einzel-MOSFETs, so dass einzelne MOSFETs einfach ersetzt werden können.

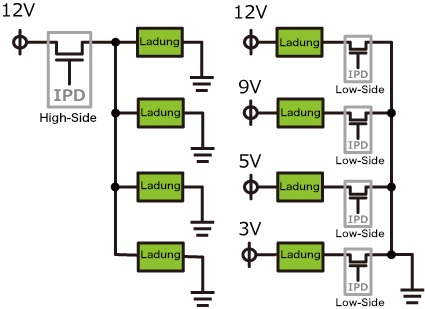

High-Side- / Low-Side Anwendungsbeispiele

[High-Side- / Low-Side Anwendungsbeispiele]
